Excel上にグラフ作成
レイヤーの内部属性テーブルやデータベースの指定のフィールドを元に、Excelを起動してグラフを作成します。
作成する事ができるグラフの種類は、縦棒グラフ、横棒グラフ、散布図や円グラフなどExcelで作成できるすべてのグラフです。
出来上がったグラフはExcel上で種類の変更、その他の編集も可能です。
また、グラフ上のデータ点をクリックする事で、該当する元のデータベースを呼び出す事もできます。
※この機能を実行するには、MS-Excel2003以降がインストールされており、そのマクロが実行できる環境である事が必要です。
■ 設定方法

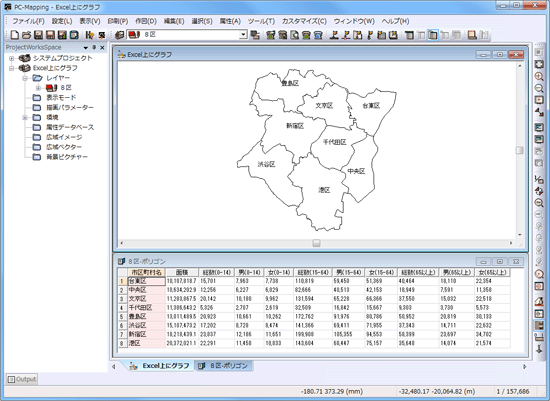

  1. 次のようなポリゴン属性テーブルのフィールドに対して、Excel上にグラフを作成するとします。

  2. 属性テーブルをアクティブして、[編集]-[演算、集計、分析]-[Excel上にグラフ作成]を実行します。
    [Excel上にグラフ作成]ダイアログボックスが表示されますので、設定を行います。
    [折れ線グラフなどにおける横軸]
    グラフで横軸に当たるフィールドを指定します。
    [折れ線グラフなどにおける縦軸(系列)]
    処理するデータフィールドを指定します。
    リスト内のチェックボックスをON/OFFにするか、複数選択してから＜ON＞＜OFF＞ボタンを押して下さい。
    ＜ON＞ボタン
    リスト内で選択したフィールドを全てONにします。
    ＜OFF＞ボタン
    リスト内で選択したフィールドを全てOFFにします。

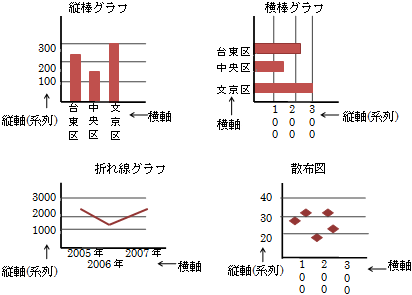

    グラフの種類によって、[折れ線グラフなどにおける横軸]と[折れ線グラフなどにおける縦軸(系列)]は次のようになります。
    [選択レコードのみを対象]チェックボックス
    ONの場合
    選択状態のレコードのみを処理対象とします。
    OFFの場合
    すべてのレコードを処理対象とします。
    [系列ごとにグラフシートを生成]チェックボックス
    ONの場合、[折れ線グラフなどにおける縦軸(系列)]リストでチェックONにしたフィールドごとにグラフシートが作成されて、各フィールドについてのグラフが作成されます。
    ※このチェックボックスがONの時は、[系列の組み合わせでグラフシートを生成]チェックボックスをONにする事はできません。
    [系列の組み合わせでグラフシートを生成]チェックボックス
    ONの場合、[折れ線グラフなどにおける縦軸(系列)]で指定したフィールドについて、2つずつを順序も考慮して組み合わせた数のグラフを別々のシートに作成します。
    [折れ線グラフなどにおける横軸]欄はグレイアウトとなり入力できません。
    ※このチェックボックスがONの時は、[系列ごとにグラフシートを生成]チェックボックスをONにする事はできません。
    [グラフシートの種類]
    生成したいグラフの種類をプルダウンから選択します。

  3. ＜OK＞ボタンを押すと処理が実行されて、Excelが起動されグラフが作成されます。

■ グラフの例(1)
上の「８区-ポリゴン」のテーブルを使ってグラフを作成します(MS-Excel2007を使った例)。

1-1. 「総数(0-14)」、「総数(15-64)」、「総数(65以上)」の集合縦棒グラフを作成
  • [折れ線グラフなどにおける横軸]：「市区町村名」
  • [折れ線グラフなどにおける縦軸(系列)]：「総数(0-14)」、「総数(15-64)」、「総数(65以上)」
  • [グラフシートの種類]：「縦棒グラフ」または「CLUSTERD COLUMN」

  • Excel上に「８区-ポリゴン」のグラフシートが作成されます。

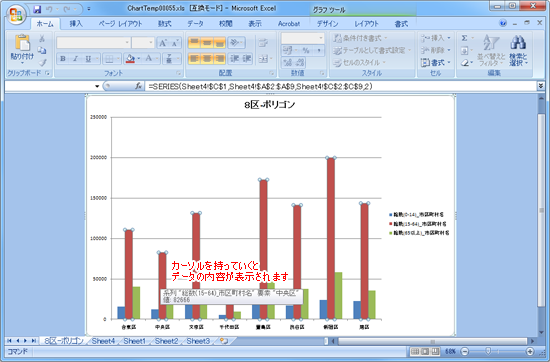

  • データ点をクリックすると、次のダイアログが表示されます。

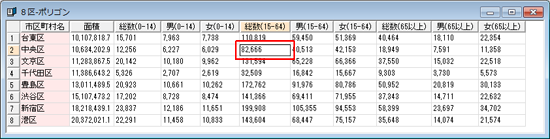

    ＜OK＞をクリックすると、「８区-ポリゴン」テーブルの該当データを呼び出します。
  • Excelの機能を使って、グラフの種類の変更、色の変更、データの変更などのグラフ編集が可能です。
    例えば、次のようにExcel上でグラフ編集を行います。
    1) グラフの種類の変更

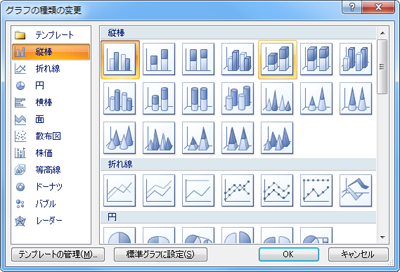

    [グラフの種類の変更]ツールをクリックします。[グラフの種類の変更]ダイアログで変更したいグラフの種類を選択します。

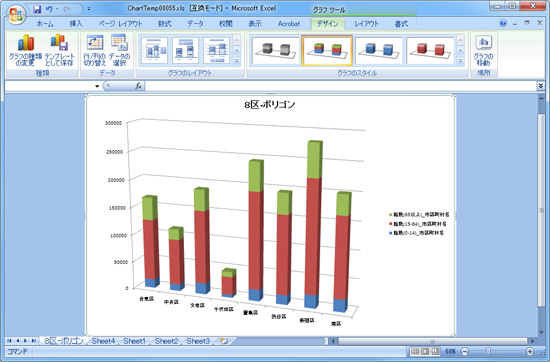

    「3-D積上げ縦棒」を選択すると下図のグラフに更新されます。
    2) グラフデータの編集
    [データの選択]ツールをクリックします。

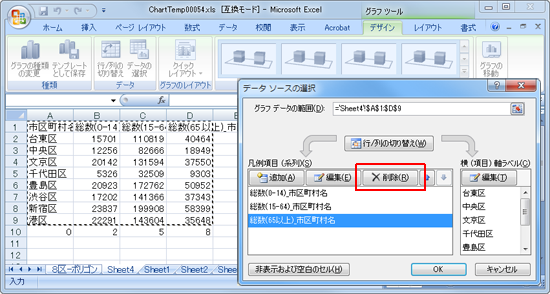

    データシート「Sheet4」が表示され、[データソースの選択]ダイアログが表示されます。

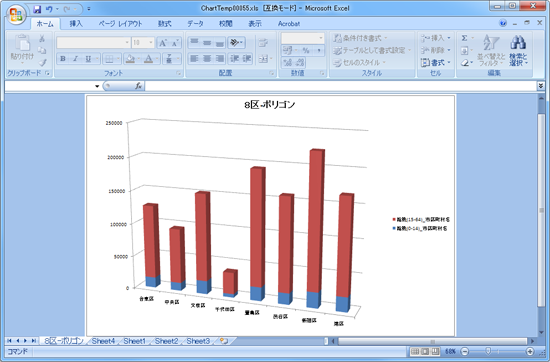

    データソースを編集します。

1-2. 「総数(0-14)」、「総数(15-64)」、「総数(65以上)」について、系列ごとのグラフシート（縦棒グラフ）を作成
  • [折れ線グラフなどにおける横軸]：「市区町村名」
  • [折れ線グラフなどにおける縦軸(系列)]：「総数(0-14)」、「総数(15-64)」、「総数(65以上)」
  • [系列ごとにグラフシートを生成]チェックボックス：ON
  • [グラフシートの種類]：「縦棒グラフ」または「CLUSTERD COLUMN」

  • 3つのグラフシート「総数(65以上)_市区町村名」、「総数(15-64) _市区町村名」、「総数(0-14) _市区町村名」が作成されます。

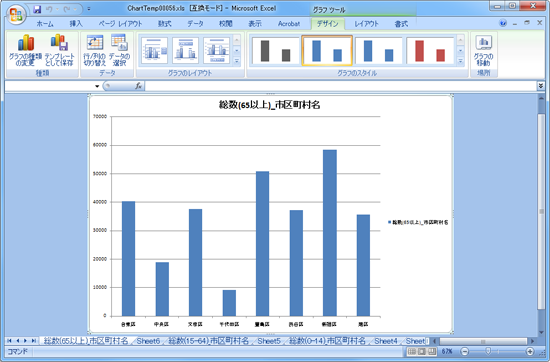

    ▼「総数(65以上)_市区町村名」のグラフ

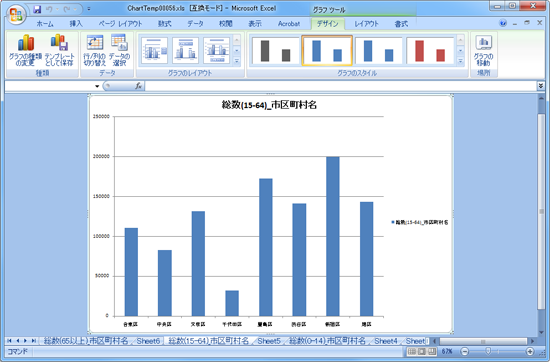

    ▼「総数(15-64) _市区町村名」のグラフ

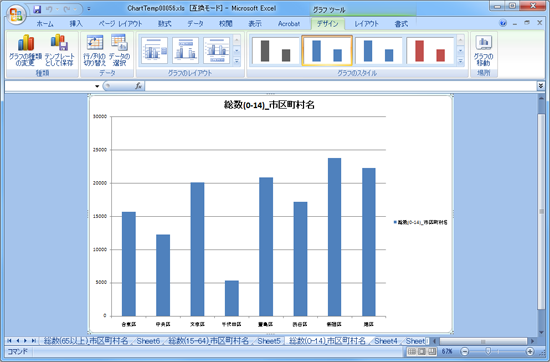

    ▼「総数(0-14) _市区町村名」のグラフ

1-3. 「総数(0-14)」、「総数(15-64)」、「総数(65以上)」について、ドーナッツグラフを作成
  • [折れ線グラフなどにおける横軸]：「市区町村名」
  • [折れ線グラフなどにおける縦軸(系列)]：「総数(0-14)」、「総数(15-64)」、「総数(65以上)」
  • [グラフシートの種類]：「DOUGHNUT」

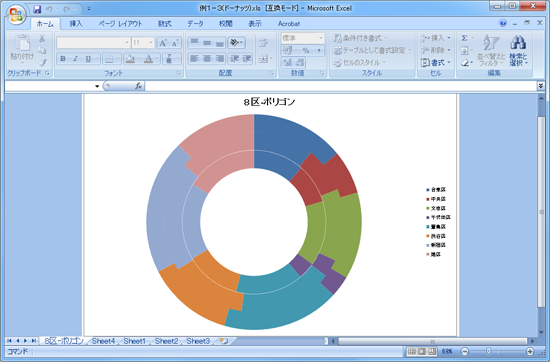

  • グラフシート「８区-ポリゴン」にドーナッツ グラフが作成されます。

■ グラフの例(2)

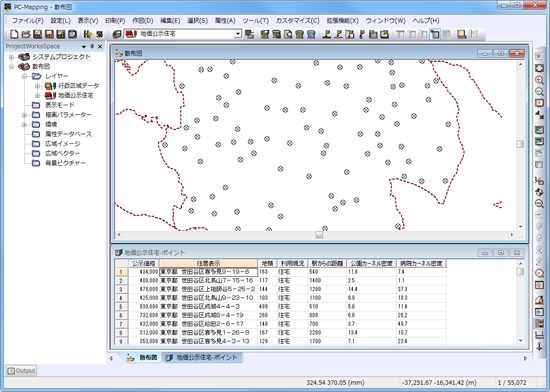

次の「地価公示住宅ポイント」の属性テーブルを使って、「駅からの距離」「公園カーネル密度」「病院カーネル密度」に関しての散布図を作成します(MS-Excel2007を使った例)。

2-1. 「駅からの距離」と「公園カーネル密度」、「病院カーネル密度」の散布図
  • [折れ線グラフなどにおける横軸]：「駅からの距離」
  • [折れ線グラフなどにおける縦軸(系列)]：「公園カーネル密度」、「病院カーネル密度」
  • [グラフシートの種類]：「散布図」

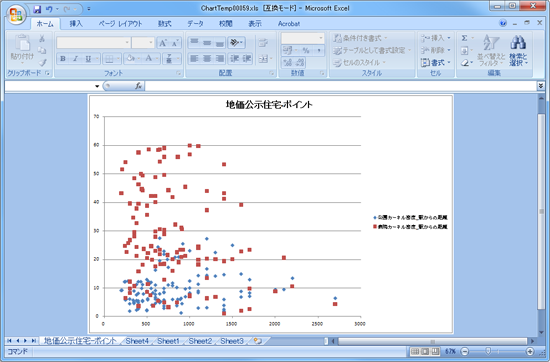

  • グラフシート「地価公示住宅-ポイント」に「駅からの距離」を横軸とした散布図が作成されます。

2-2. 「駅からの距離」、「公園カーネル密度」、「病院カーネル密度」の2項目ずつについての散布図
  • [折れ線グラフなどにおける横軸]：なし
  • 折れ線グラフなどにおける縦軸(系列)]：「駅からの距離」、「公園カーネル密度」、「病院カーネル密度」
  • [系列の組み合わせでグラフシートを生成]チェックボックス：ON
  • [グラフシートの種類]：「散布図」

  • 2項目ずつを順序も考慮して組み合わせた、次の6つの散布図のグラフシートが作成されます。
    「病院カーネル密度_公園カーネル密度」、「病院カーネル密度_駅からの距離」、「公園カーネル密度_病院カーネル密度」、「公園カーネル密度_駅からの距離」、「駅からの距離_病院カーネル密度」、「駅からの距離_公園カーネル密度」

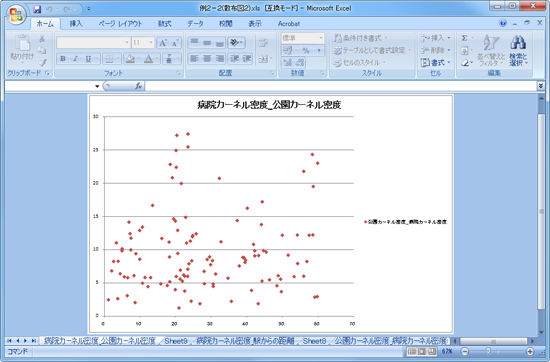

    ▼「病院カーネル密度_公園カーネル密度」のグラフ

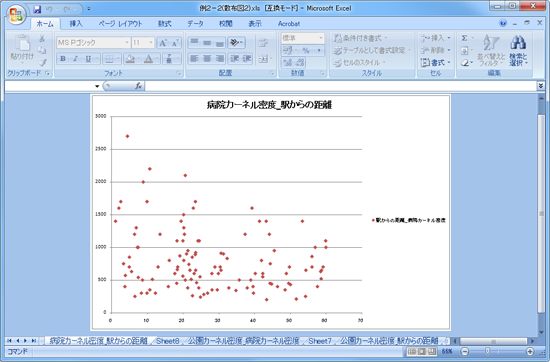

    ▼「病院カーネル密度_駅からの距離」のグラフ

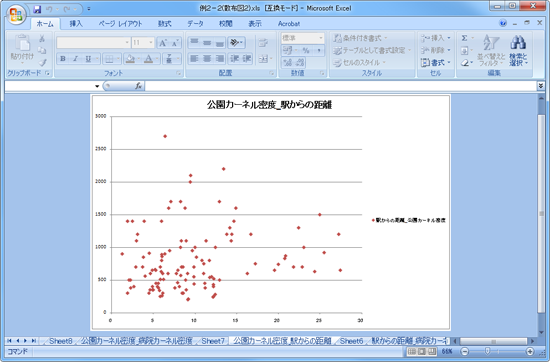

    ▼「公園カーネル密度_駅からの距離」のグラフ
