SISエクスポートデータセット(.sed)のエクスポート
SISエクスポートデータセットはSED3.0フォーマット(SIS5.2)を使用しています。
※ただし、現状暫定仕様のため、今後変更される場合があります。
■ 操作方法
  1. [エクスポート]-[CAD・デザイン]-[SISエクスポートデータセット]を実行します。

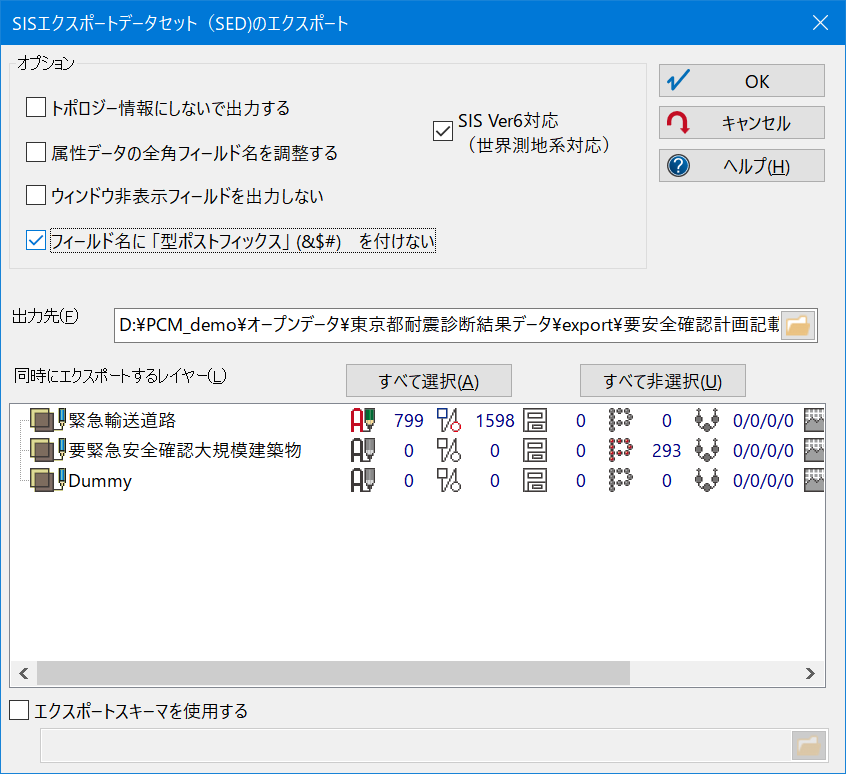

  2. [SISエクスポートデータセット(SED)のエクスポート]ダイアログボックスが表示されます。
    設定を行い、＜OK＞ボタンを押して下さい。
    オプション
    [トポロジー情報にしないで出力する]チェックボックス
    ONまたは、そのレイヤーにポリゴンがないが、1アーク1ポリゴンの時
    ポリゴンを構成しないアークは＜ライン＞として出力されます。
    ポリゴンは＜エリア＞として出力されます。
    OFFで、構造化ポリゴンを持つ時
    アークは＜リンク＞として出力されます。
    ノードは＜ノード＞として出力されます。
    ポリゴンは＜ポリゴン＞として出力されます。
    ※現状ポイントのシンボル形状、アークの線種、線幅、カラー、テキストのカラー、ポリゴンのブラシは固定値(NULL,BLACK)で出力されます。
    [属性データの全角フィールド名を調整する]チェックボックス
    ※いずれの場合も、フィールド名に含まれる半角の記号類は "_" に置き換えられます。
    ONの場合
    全角文字を適当なアルファベットに置き換えます。
    OFFの場合
    コードの変換は行いません。
    [ウィンドウ非表示フィールドを出力しない]チェックボックス
    ONの場合
    「ウィンドウ非表示」のフィールドデータはエクスポートされません。
    OFFの場合
    「ウィンドウ非表示」に関係なく、全てのフィールドデータをエクスポートします。
    [フィールド名に「型ポストフィックス」を付けない]チェックボックス
    ONの場合
    通常、「型ポストフィックス」として、フィールド型が
    • 文字型の場合=「$」
    • 実数方の場合=「#」
    • 整数型の場合=「&」
    がフィールド名の末尾に付加されるが、これを付けずにフィールド名のみを出力します。
    OFFの場合
    「型ポストフィックス」を付けて出力します。
    [SIS Ver6対応]チェックボックス
    ONの場合
    SIS Ver6に対応(世界測地系対応)したファイルを出力します。
    OFFの場合
    SIS Ver6に非対応でファイルを出力します。

■ 注意点
  • ペーパー座標系は、直角座標系(9系)に変換されて出力されます。
  • 表示設定のある属性文字列を持つポイントは＜テキスト＞として出力されます。
  • 表示設定のある属性文字列を持たないポイントは＜ポイント＞として出力されます。
