版色とビットマスクについて
特殊なエンコーディング(レイヤー構造のある)されたイメージデータのみで使用できます。
現状では、国土地理院の数値地図25000,50000,200000(地図画像)で、マスク毎の表示・非表示・色の設定が可能です。
■ マスクの表示・非表示
以下の箇所でビットマスクの変更を行なう事ができます。
チェックボックスをONにするとビットマスクは非表示になります。

【版色とビットマスクの関係】
ビットマスク数値地図25000数値地図50000数値地図200000
Bit 0褐マスク緑+緑マスク未使用
Bit 1藍マスク褐マスク藍マスク
Bit 2墨マスク藍マスク
Bit 3
Bit 4
Bit 5
Bit 6注記マスク注記マスク
Bit 7注記注記注記

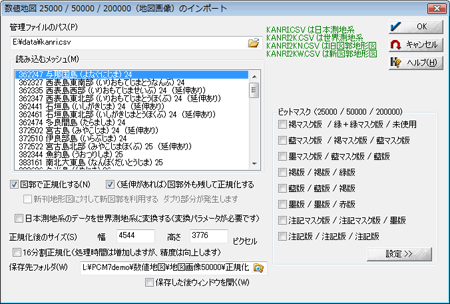

▼ [数値地図25000/50000/200000(地図画像)のインポート]ダイアログボックス

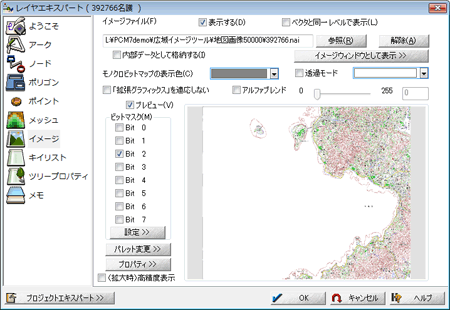

▼ [レイヤーエキスパート]-[イメージ]ダイアログボックス

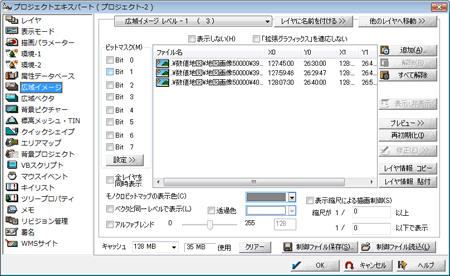

▼ [プロジェクトエキスパート]-[広域イメージ]ダイアログボックス

■ 数値地図2500の場合
項目内容PC-MAPPINGのBit
注記版居住地名や人工物、自然物等の名称、または建物記号等Bit 7
注記マスク版注記文字を含む範囲のマスクBit 6
墨版道路、鉄道、建物、境界等Bit 5
藍版水涯線、水田Bit 4
褐版等高線、崖、土堤、地下鉄Bit 3
墨マスク版樹木に囲まれた居住地Bit 2
藍マスク版河川水面、海水面、湖水面Bit 1
褐マスク版国道Bit 0

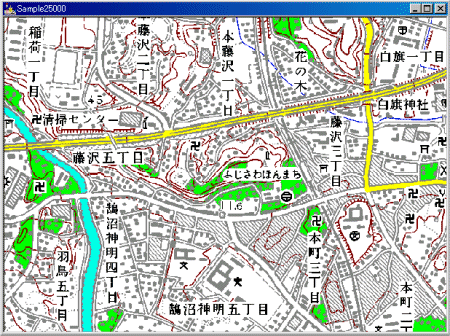

▼ 全てのBitを表示(全てチェックOFF)
▼ Bit0のみ表示(Bit0以外は全てチェックON)
▼ Bit1のみ表示(Bit1以外は全てチェックON)
▼ Bit2のみ表示(Bit2以外は全てチェックON)

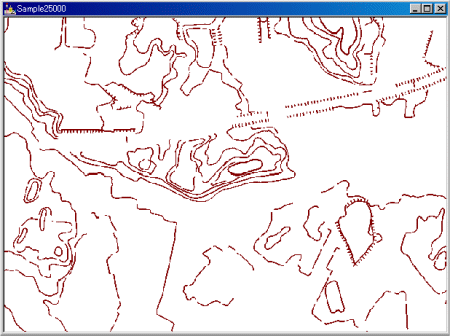

▼ Bit3のみ表示(Bit3以外は全てチェックON)
▼ Bit4のみ表示(Bit4以外は全てチェックON)

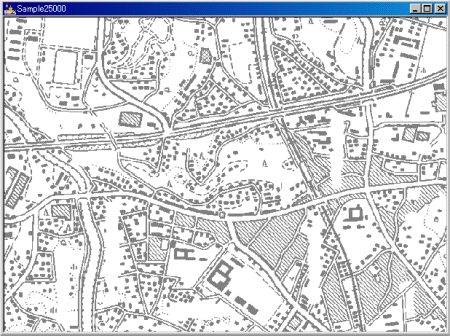

▼ Bit5のみ表示(Bit5以外は全てチェックON)

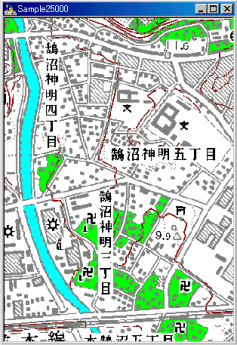

▼ Bit6を表示しない

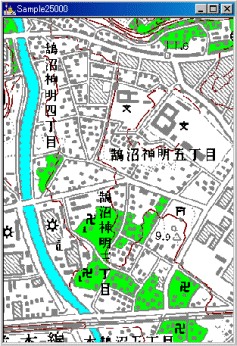

▼ Bit6を表示する(注記マスクが表示されているのが分かります)

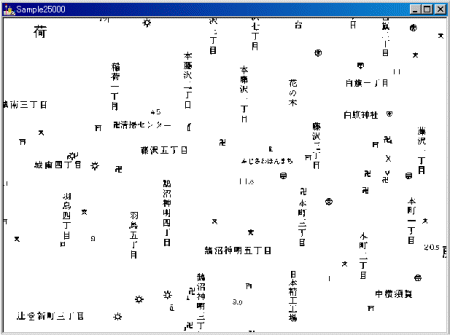

▼ Bit7のみ表示(Bit7以外は全てチェックON)

■ 色の変更

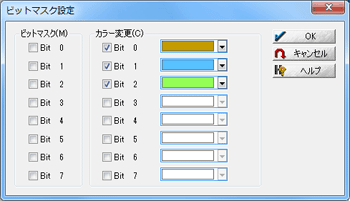

ビットマスクの設定に関して、<設定>ボタンを押すと表示される[ビットマスク設定]ダイアログボックスで、ビットマスク以外にそのビットに対応するカラーを入れ替える事ができます(※実質的に使用できるのは、数値地図25000/50000/200000画像データのみです)

  1. 以下のプロジェクトでは、数値地図25000(地図画像)をレイヤーの背景イメージに登録してあります。

  2. [レイヤーエキスパート]-[イメージ]パネルを開きます。
    「ビットマスク」の<設定>ボタンを押すと、[ビットマスク設定]ダイアログボックスが表示されます。
    変更したいビットにチェックを入れ、プルダウンから色を選択します。

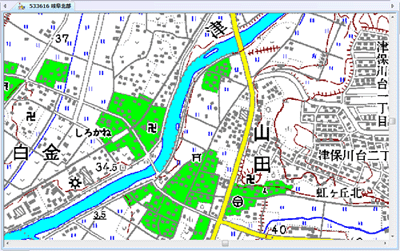

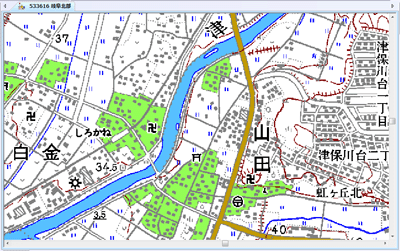

  3. <OK>ボタンを押し、画面に戻ると、ビット単位で色が変更されているのが分かります。
