【イメージ編集】背景イメージの位置補正(正規化)
背景イメージを持つレイヤーが前景の場合、そのレイヤーのアークを参照し、アークの始点を現在の位置、終点を補正したい位置と解釈して、イメージの位置補正(正規化)を行います。
■ 操作方法

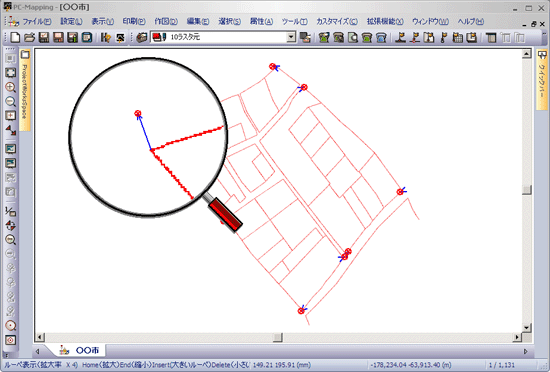

  1. 背景イメージの登録されているレイヤーを前景にします。
    [作図]-[アーク追加]で、補正の起点から終点まで、アークを作図します。

  2. [編集]-[(背景)イメージ編集]-[背景イメージの座標補正]を実行します。

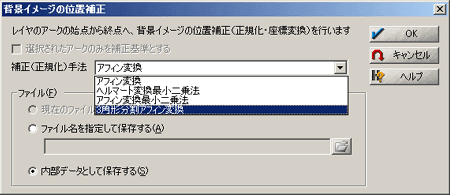

    [背景イメージの位置補正]ダイアログボックスが表示されますので、設定を行います。
    補正(正規化)手法
    アークの本数によって、選択できる手法が異なります。
    • アーク数=1：単純平行移動
    • アーク数=2：ヘルマート変換
    • アーク数=3〜：アフィン変換、ヘルマート変換最小二乗法
    • アーク数=4〜：アフィン変換、ヘルマート変換最小二乗法、アフィン変換最小二乗法、3角形分割アフィン変換
    ファイル
    変換後のイメージの保存方法を選択します。
    現在のファイルに上書きする
    現在のレイヤー背景イメージデータに上書きします。
    ※背景イメージが内部データになっている場合は、使用できません。
    ファイル名を指定して保存する
    ボタンを押すと、[ファイル名を付けて保存]ダイアログボックスが表示されますので、ファイル名とファイルの種類を入力して＜OK＞ボタンを押して下さい。
    内部データとして保存する
    補正されたイメージをレイヤーの背景イメージ(内部データ)として保存します。
    現在のイメージが内部データの場合はそのまま上書きされ、外部データの場合は参照リンクが切られて内部データとなります。

  3. ここでは、
    • 補正(正規化)手法 = 3角形分割アフィン変換
    • ファイル = 内部データとして保存する

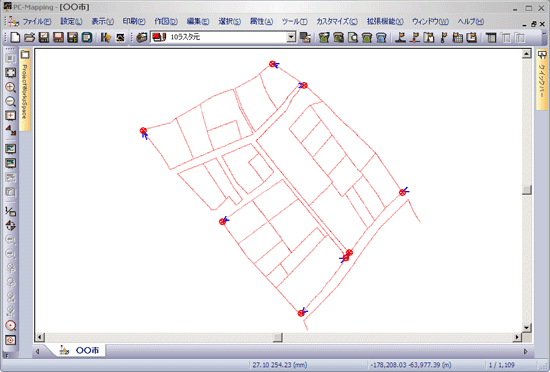

    と設定し、＜OK＞ボタンを押すと、処理が実行されます。

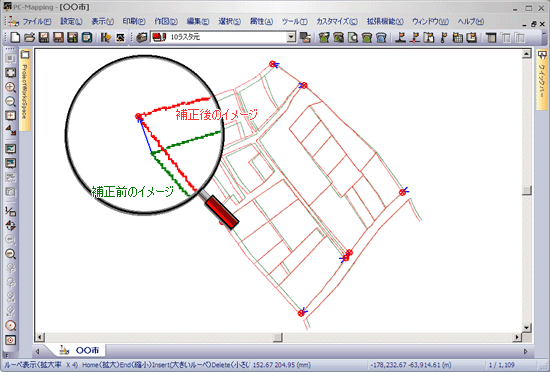

    補正前の背景イメージと比較すると、アークの終点位置に位置補正がなされている事が確認できます。
