標高メッシュデータの組み立て
レベルの異なる標高メッシュデータを混在して扱う事ができます。
■ 設定方法
  1. [ホーム]-[ファイル]-[新規]-[標高メッシュ]を選択します。

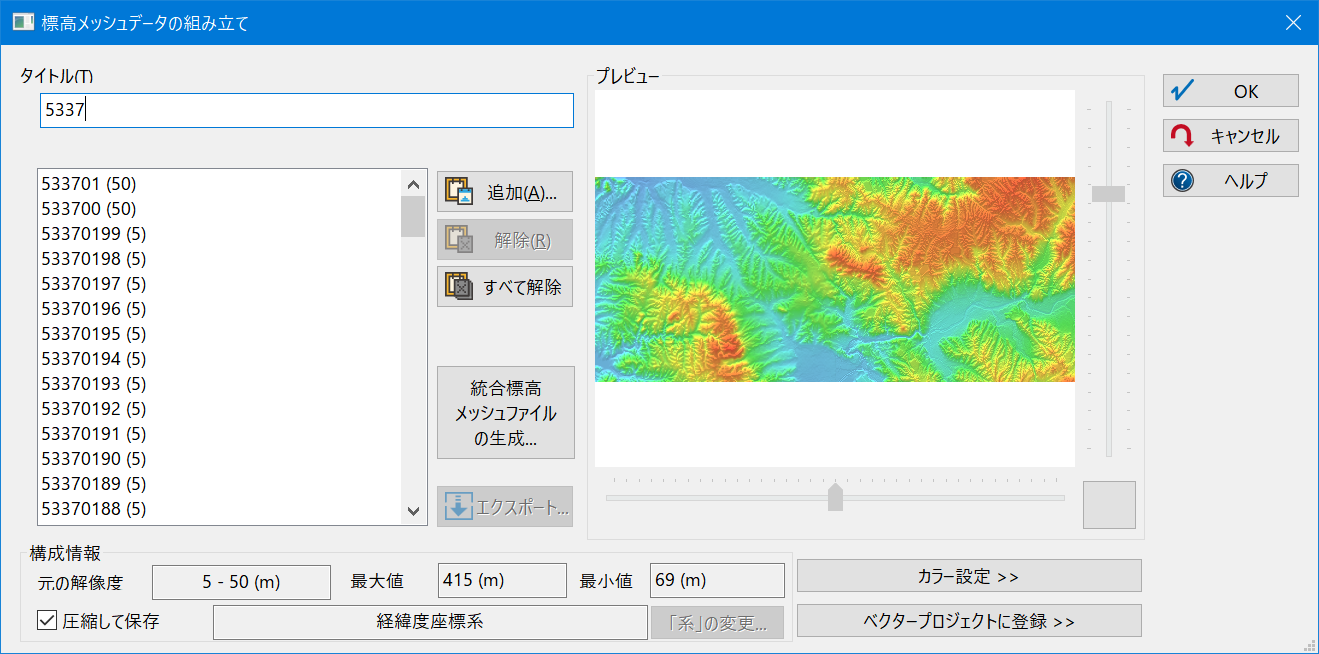

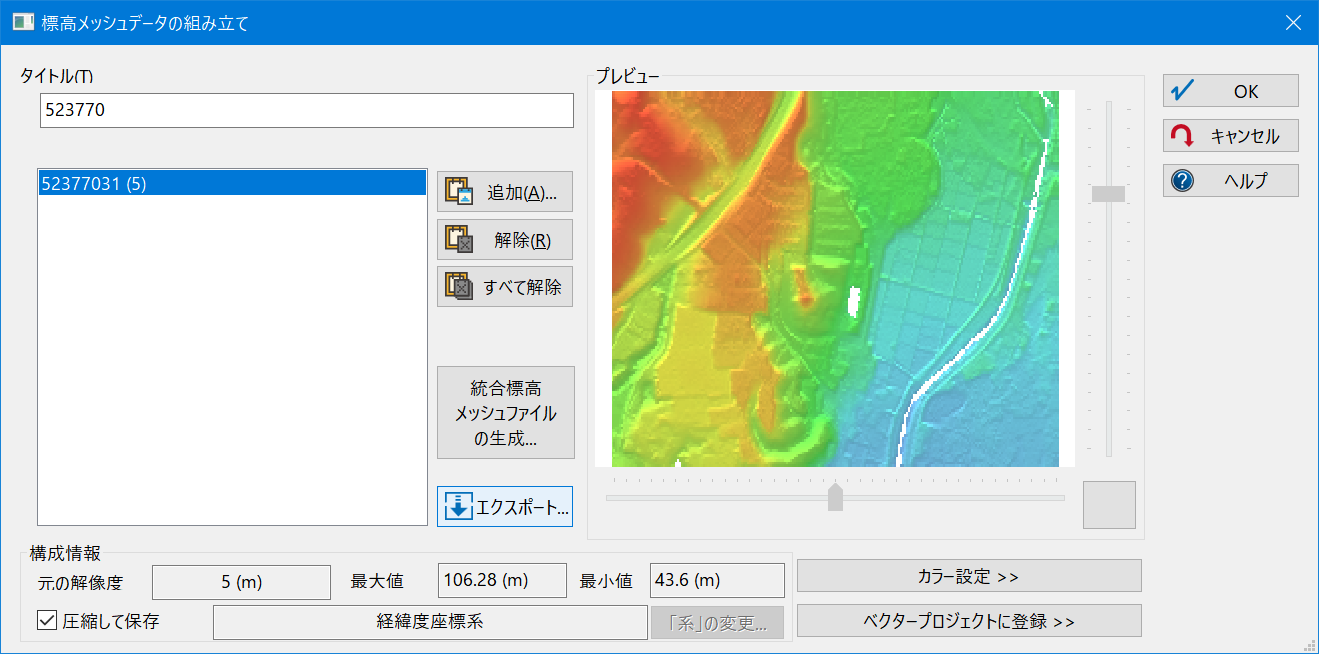

  2. [標高メッシュデータの組み立て]ダイアログボックスが表示されますので、設定を行ないます。
    タイトル
    この標高メッシュデータの名前を直接入力します。
    メッシュデータリスト
    インポートするメッシュデータのリストが表示されます。
    ＜追加＞
    現在のプロジェクトにメッシュデータファイルを追加登録します。
    ボタンを押すと、[ファイルを開く]ダイアログボックスが表示されますので、ファイル名を選択して＜OK＞ボタンを押して下さい。
    ＜解除＞
    選択された(青色の状態)ファイルを、リストから解除します。
    ただし、ディスク上のファイルは削除しません。
    ＜すべて解除＞
    全てのファイルを、リストから解除します。
    ただし、ディスク上のファイルは削除しません。
    ＜統合標高メッシュファイルの生成＞
    現在の標高メッシュプロジェクトから、統合標高メッシュデータ(*.hwm)を生成します。
    【統合標高メッシュファイル】
    大量の標高メッシュデータをインポートする際、これを内部的にメッシュ化・同時に、低解像度データも作製した「統合標高メッシュファイル」とする事で、メモリを圧迫せず、かつ、広範囲の表示もスムーズに行えます。
    ※ただし、この形式に変換された標高メッシュデータでは、背景としての段彩陰影図は表示可能ですが、3D表示など通常の標高メッシュに関するメニューには現状未対応です。
    ＜エクスポート＞
    選択したメッシュデータファイルを
    • CSVファイル(*.csv) (*)
    • Textファイル(*.txt) (*)
    • GeoTiffファイル(*.tif) (*)
    • PC-MAPPING(*.nmm)
    • IDXYZ形式ファイル(*.xyz)
    で出力します。
    (*)印のファイル形式を選択した場合、＜オプション＞ボタンが使用可能になります。
    ボタンをクリックすると表示されるプルダウンから、エクスポート時の単位やbit数などが選択できます。
    →「■ 標高メッシュデータのエクスポート」参照
    構成情報
    元の解像度
    現在、読み込まれているメッシュデータの解像度が表示されます(50mと250mが読み込まれている場合には50−250(m)と表示されます)。
    最大値／最小値
    現在、読み込まれているメッシュデータの最大標高値と最小標高値を表示します。
    [圧縮して保存]チェックボックス
    ONの場合、読み込まれているメッシュデータを圧縮して保存します。
    圧縮を行なった場合、ファイルのサイズは小さくなりますが、保存の時間は、圧縮をしない時よりも多少かかります。
    現在の座標系情報
    現在、読み込まれているメッシュデータの座標系が表示されます。
    ＜系の変更＞ボタン
    現在の座標系が直角座標系の場合、ボタンをクリックすると、1〜19の系を変更する事ができます。
    プレビュー
    現在読み込まれているメッシュデータを表示します。

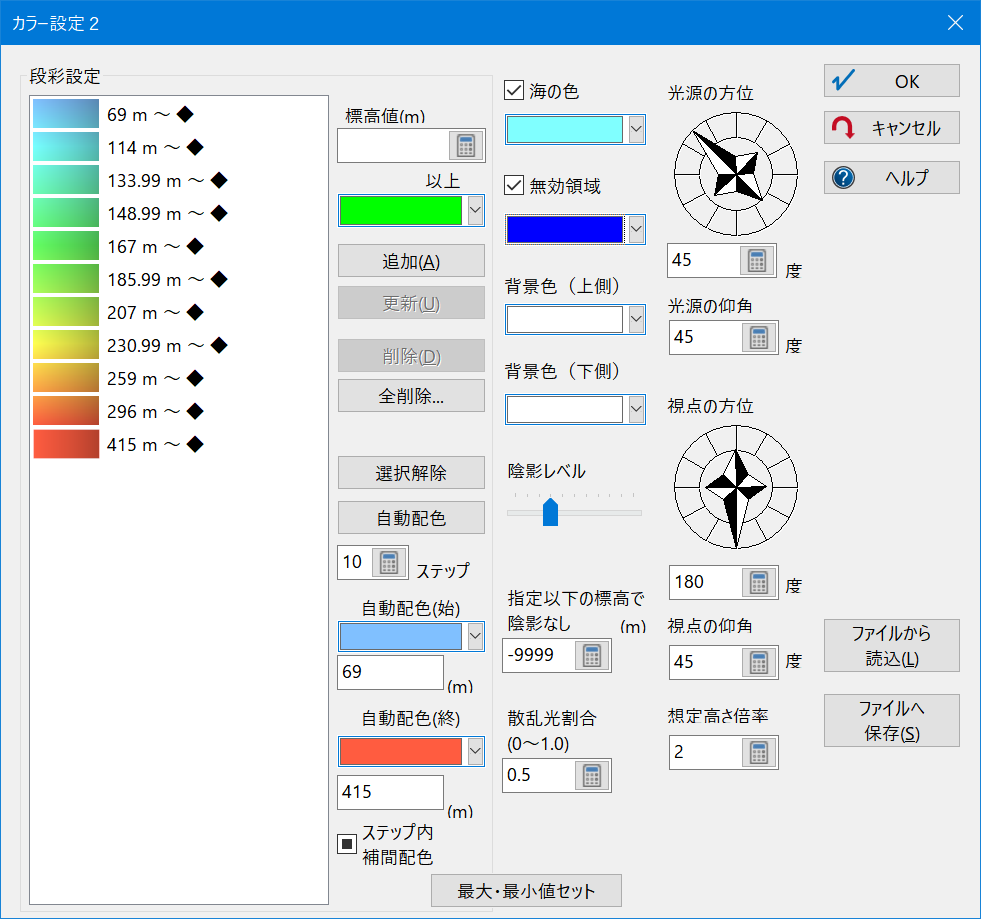

    ＜カラー設定＞
    標高メッシュデータの色や光源の設定をします。
    ＜ベクタープロジェクトに登録＞
    新規または既存のプロジェクトにメッシュデータを登録します。

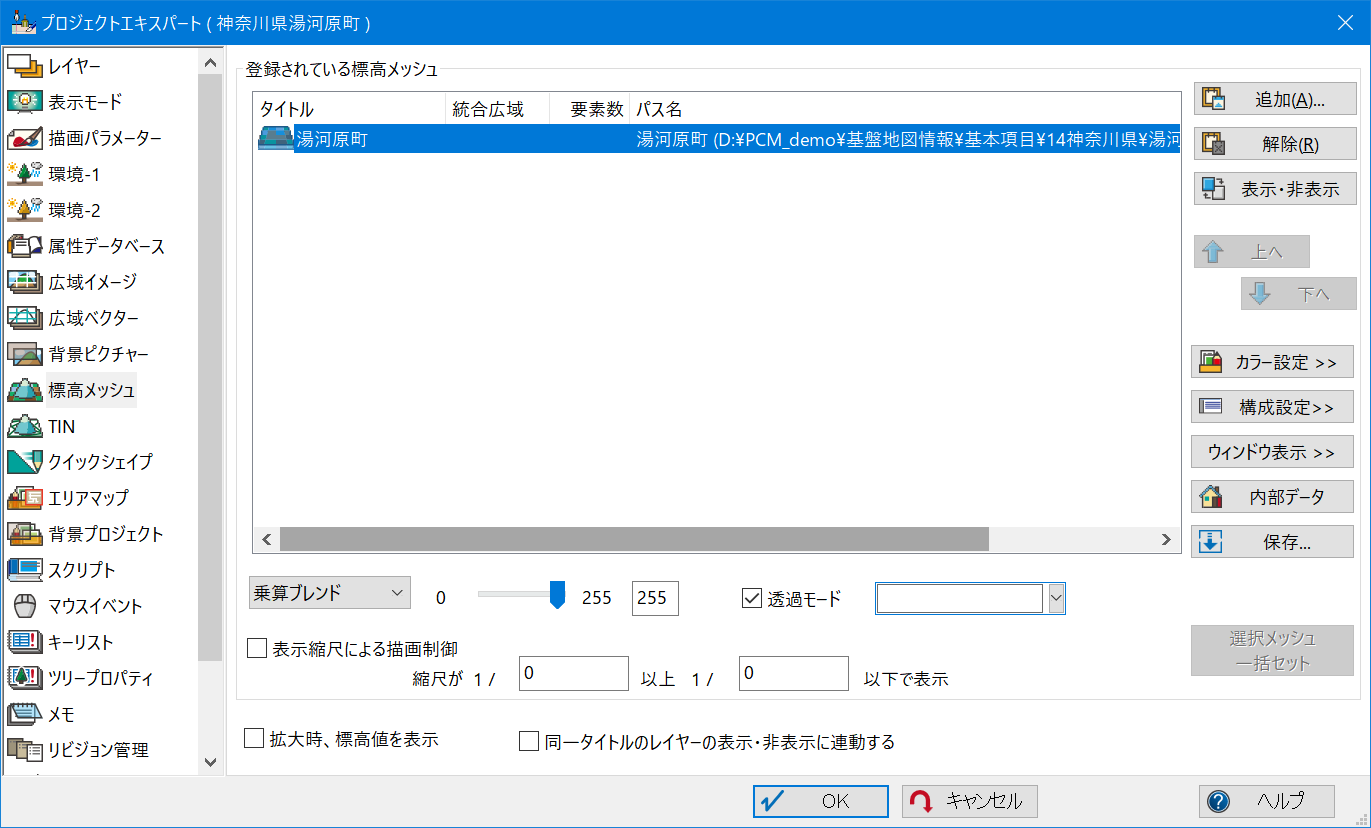

    登録されたメッシュデータは[プロジェクトエキスパート]-[標高メッシュ]パネルで確認できます。

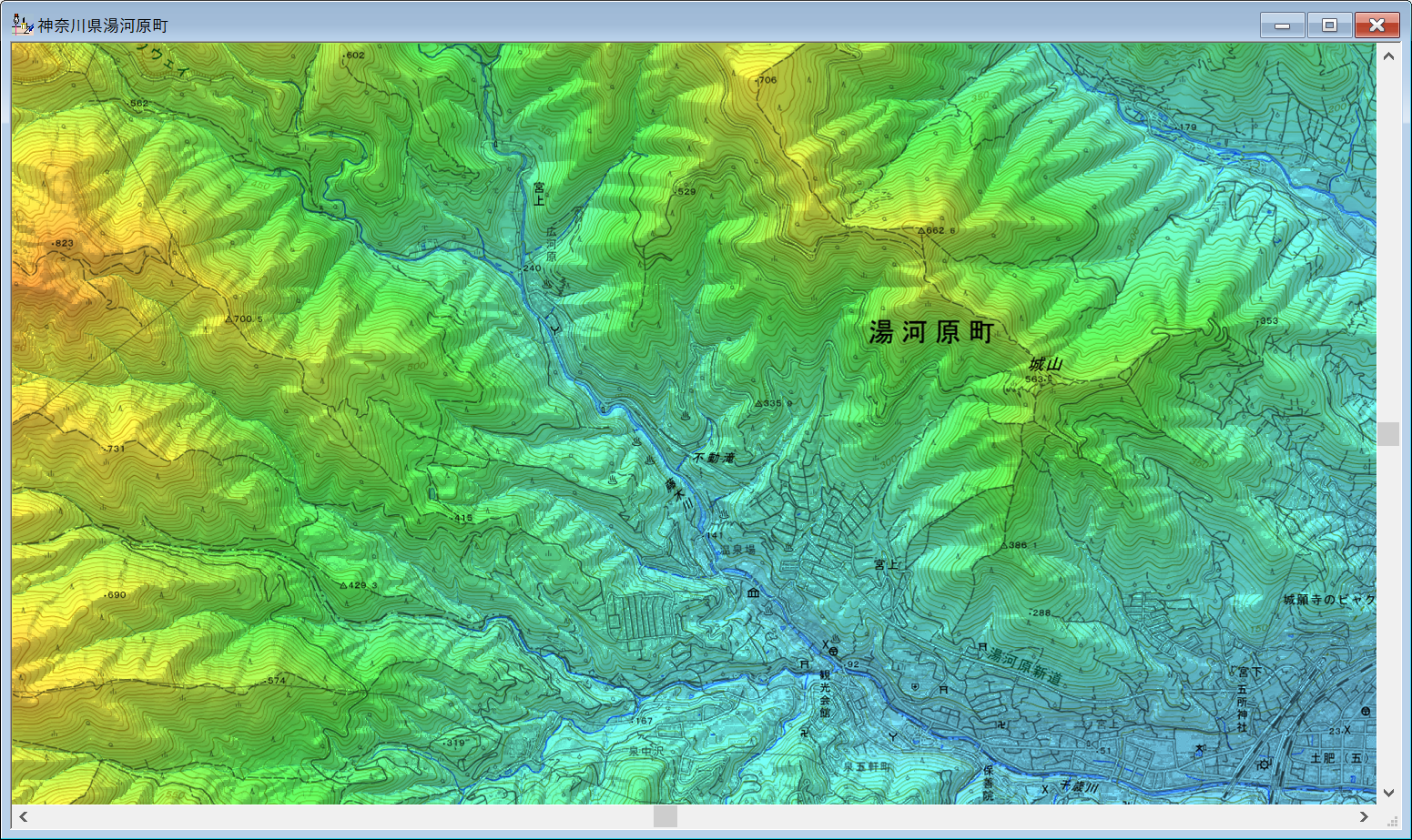

  3. 設定を行い＜OK＞ボタンを押すと、画面上にメッシュデータが表示されます。

  4. 作成後も、[標高]-[設定]-[標高メッシュプロジェクトの設定](あるいは標高メッシュデータ上で右ボタンをクリックすると表示されるポップアップメニューからでも選択できます)でメッシュデータの組み立てを編集できます。

■ レベルの異なるデータを混在
  1. 例として、5mメッシュと50mメッシュを混在させたデータの組み立てを行ないます。

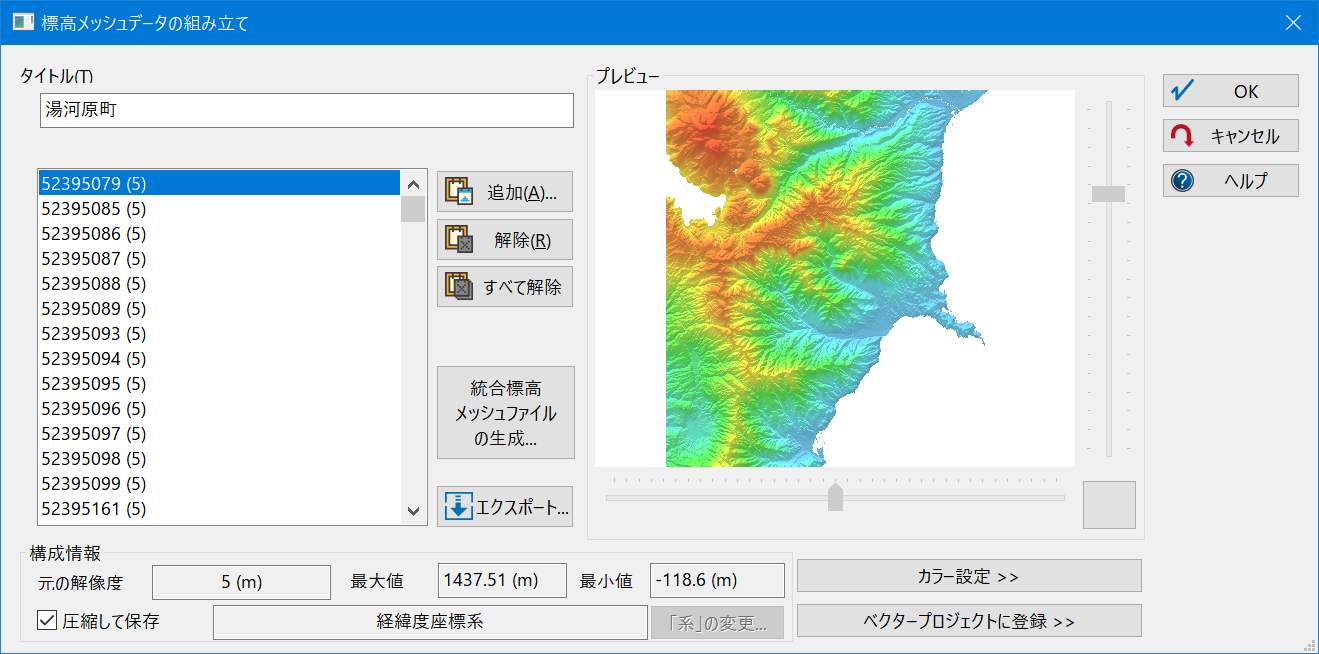

    [ファイル]-[新規作成]-[標高メッシュデータ]を選択し、[標高メッシュデータの組み立て]ダイアログボックスでデータを追加します。

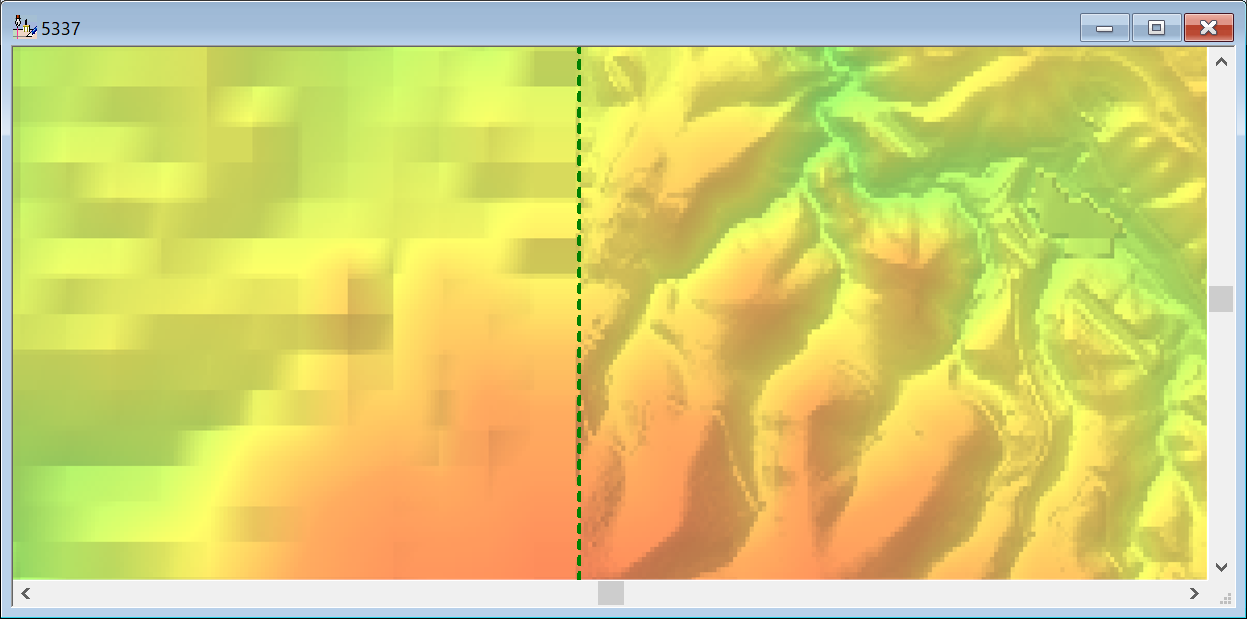

  2. 拡大してみると、解像度の違いが分かります。

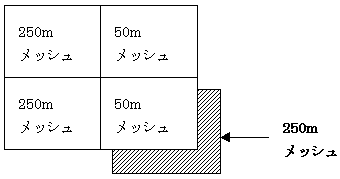

  3. 上のメッシュのように一部データがなく、違う解像度のメッシュにはその部分のデータがあるといった場合、メッシュを重ねる(低解像度のものの上に高解像度が重なります)ことが可能です。

    または、[設定]-[カラー(グラデーション)の設定]で、"海の色"や"背景色"を変更する事で、データのない部分を埋める方法もあります。

■ 標高メッシュデータのエクスポート
[標高メッシュデータの組み立て]ダイアログボックスで、＜エクスポート＞ボタンを押すと、CSV等の形式にエクスポートする事ができます。

CSV形式で保存
  1. 基盤地図情報(数値標高モデル)のデータを取り込み、そのデータをCSV出力します。

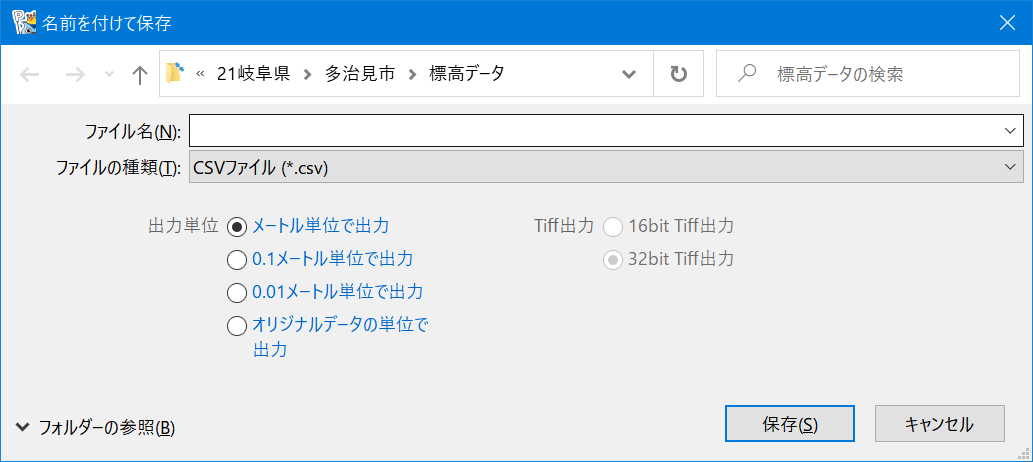

  2. ＜エクスポート＞ボタンを押すと、[名前を付けて保存]ダイアログボックスが表示されます。

    「ファイルの種類」で「CSVファイル(*.csv)」を選択し、「出力単位」として標高値の単位をラジオボタンから選択します。

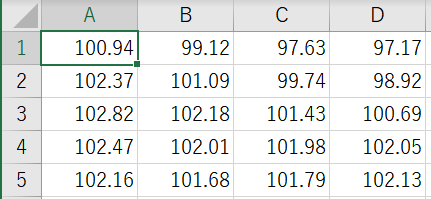

    ▼ メートル単位で出力した場合

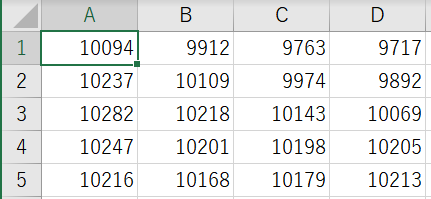

    ▼ オリジナルデータの単位で出力した場合

    ※数値地図の標高メッシュデータは以下のようなフォーマットになっており、これが「オリジナルデータの単位」となります。
    --------------
    ・標高値は、0.1m単位で表現されています。
    　⇒100.0mは01000となる
    　※ただし50mメッシュデータの場合は0.1mの位はすべて0となっています。
    ・海部には、-9999（-999.9m）が入っています。
    --------------
    数値地図5mメッシュ(標高) | 日本地図センター

TIF形式で保存

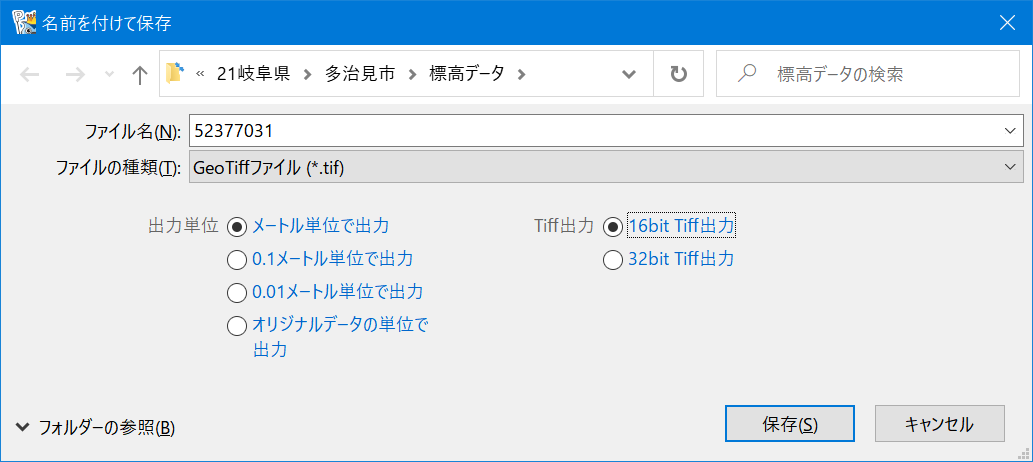

「ファイルの種類」から「GeoTiffファイル(*.tif)」を選択する事で、グレースケールファイルとして保存できます。

＜オプション＞ボタンの設定は、前述の「CSV形式で保存」の場合と同じです。

【注意点】
  • 海は「-9999」、無効領域は「-9998」で出力されます。
  • GEOTIFFとしての座標情報も付加されます。
    デフォルトは「平面直角座標系/9系」ですが、標高メッシュデータの座標情報が引き継がれます(※標高メッシュを背景としたプロジェクトを新規に生成して、その時のレイヤーの座標系情報を見る事で確認できます→「■ 設定方法」を参照して下さい)。

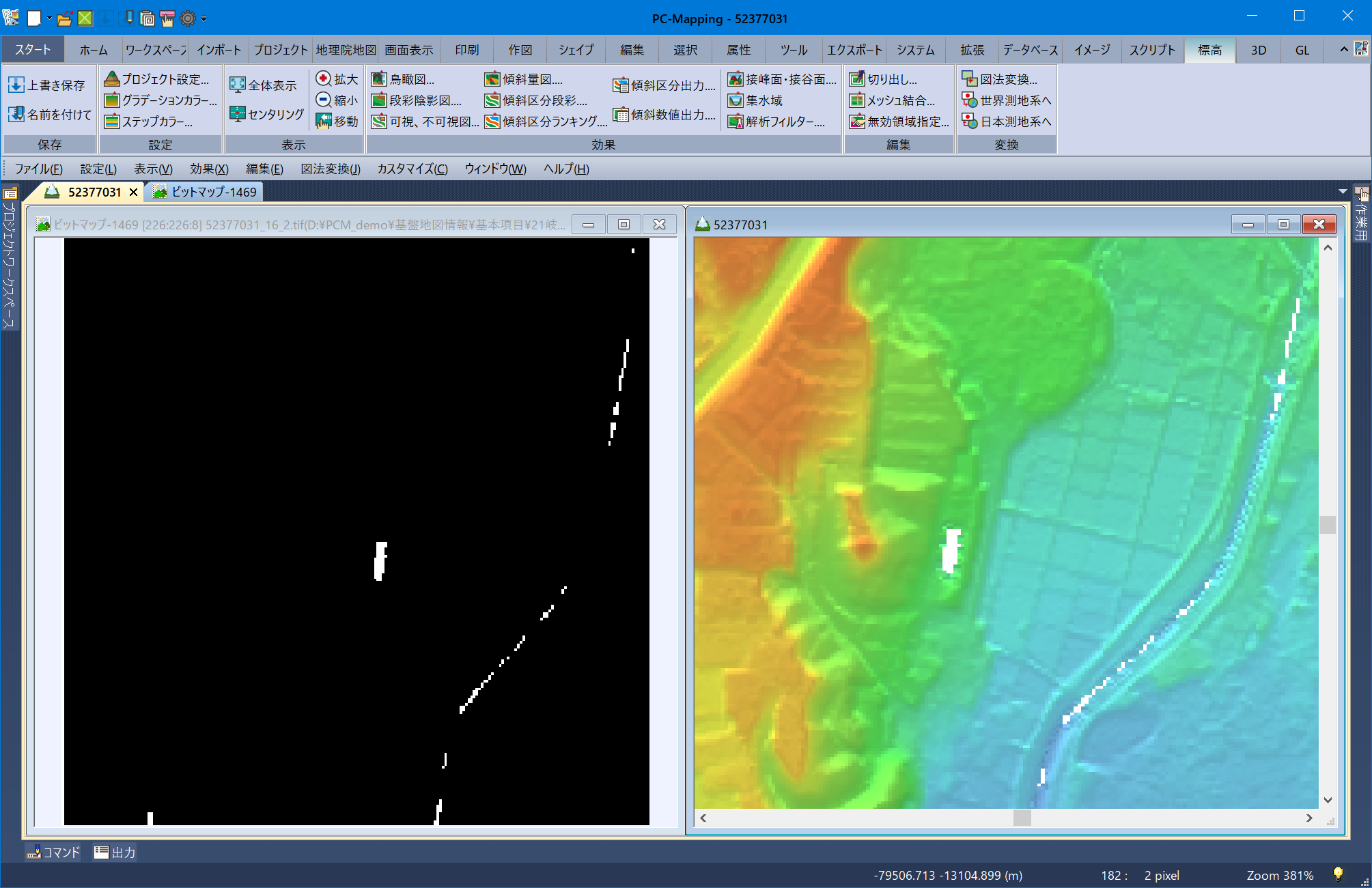

  • ここで作成されたTIFファイルは、通常イメージとして開くと下図右側のように表示されますが、[ホーム]-[ファイル]-[新規]-[標高メッシュ]から＜追加＞でTIFファイルを指定すると、標高メッシュデータとして取り込む事ができます。
