ポリゴンカラーブラシの生成
[ツール]-[ポリゴンカラーブラシの生成]は、参照するフィールドを指定し、これに対するグラデーションとステップ(分割数)を設定して、描画パラメーターとポリゴンブラシを生成します。
既存の描画パラメーターが指定された場合は、既存のポリゴンブラシは一旦破棄されます。
参照するフィールドは、自動的に描画キーになるので生成されたポリゴンブラシでポリゴンが塗りつぶされます。
- ■ 設定方法
- ここでは、「総務省統計データ」の「SETAI(=世帯)」フィールドをキーにして、ポリゴンブラシを作成してみます。
「総務省統計GISデータ」のインポート方法については、 総務省統計GISデータのインポート を参照して下さい。

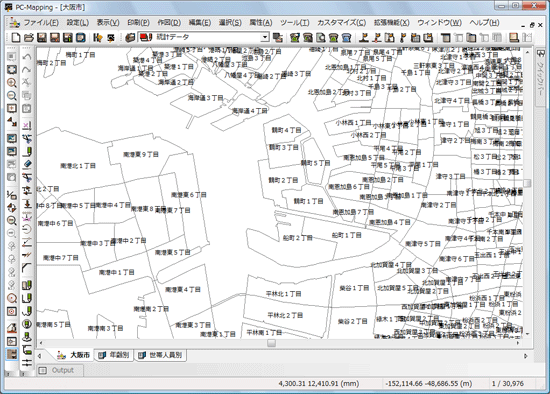

- 「総務省統計GISデータ」をインポートします。
- [ツール]-[描画パラメーター]-[ポリゴンカラーブラシの生成]を選択します。

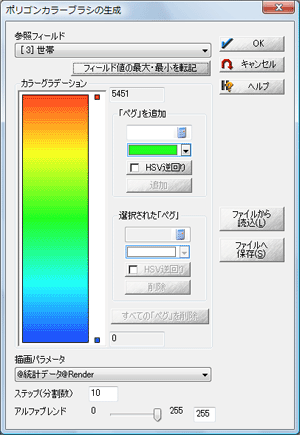

- [ポリゴンカラーブラシの生成]ダイアログボックスが表示されますので詳細設定を行ないます。
①参照フィールドに「世帯」を選択、
②＜フィールド値の最大・最小を転記＞ボタンをクリックすると、
「世帯」フィールドの値がカラーグラデーションの値に反映されます。
③ステップ(分割数)には、カラーグラデーションを何分割するかを入力します。ここの分割数が描画パラメーター(ポリゴンブラシ)の数となります。
グラデーションカラーの設定を適当に行ない＜OK＞ボタンを押して処理を実行します。

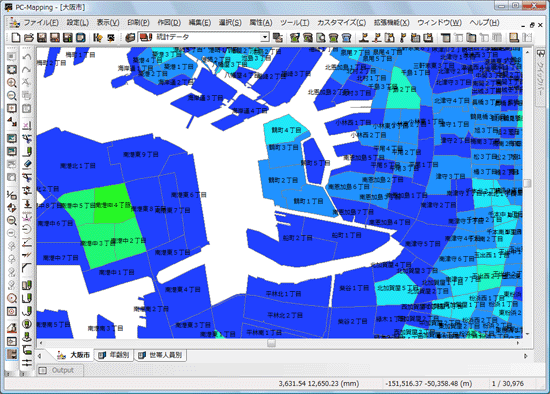

- 生成されたポリゴンブラシでポリゴンが塗りつぶされます。

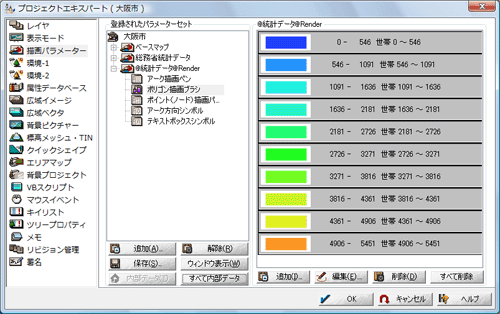

▼ [ポリゴンカラーブラシの生成]ダイアログボックスで設定した描画パラメーターには、ポリゴンブラシが作成されます。

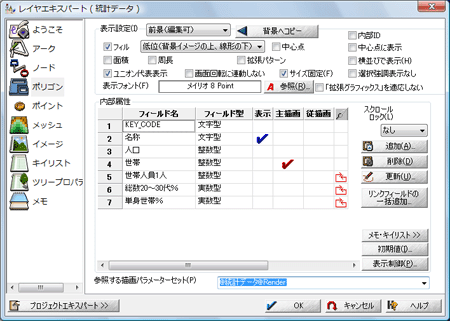

また、ポリゴン内部属性の＜参照する描画パラメーターセット＞として登録され、「世帯」フィールドの主描画も自動でONになります。
|
