アークペン重畳描画機能
[アークペンの設定]ダイアログボックスに「重畳描画」機能が追加されました。
これまで二重線等の複雑なアークペンスタイルには、ベクターシンボルを登録し利用していましたが、この「重畳描画」を使う事で、アークペンの設定だけで描画を行えます。
「重畳描画」では、同じレンジに複数のペン設定がある場合、まず重畳描画設定が「なし」のものが描画され、次の重畳描画設定が「1」、「2」と(あれば)そのペンを使って1つのアークを描画します。
※重畳描画設定が「なし」のものが複数あっても描画されるのはどれか1つのパターンのみです。

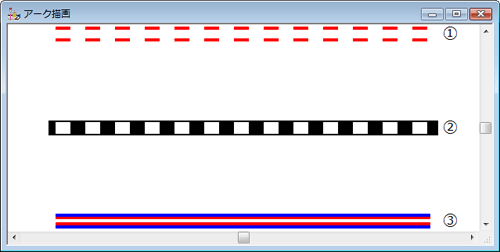

- ■ 設定例
- ■ 設定方法

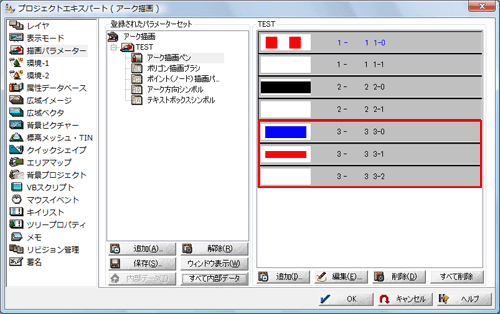

- 参照する描画パラメーターの「アーク描画ペン」の各[ペンの設定]ダイアログボックスを開きます。
- ①の設定

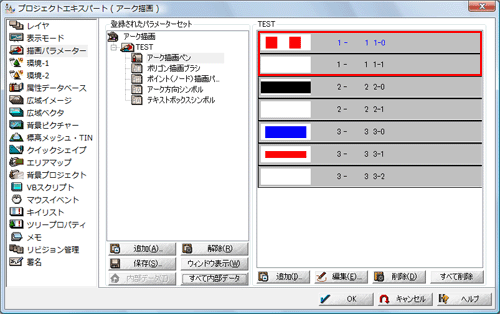

- 赤枠内の2つのアークペン(いずれもレンジ値=1)で①のアークペンを描画しています。
各アークペンの設定は以下の通りです。
重畳レベル「なし」の上に重ねて「1」のアークが描画され、合わせて①のアークになります。
- 重畳レベル=「なし」

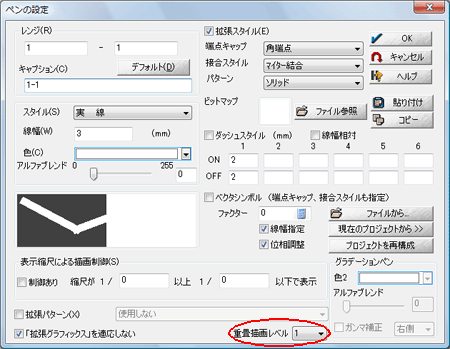

 - 重畳レベル=「1」
- ②の設定

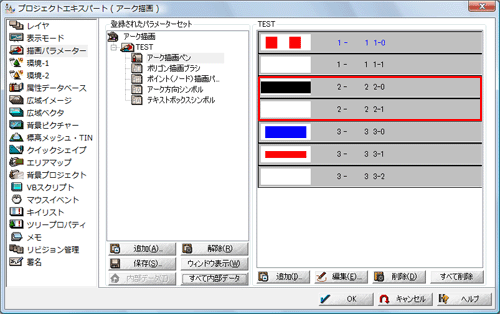

- 赤枠内の2つのアークペン(いずれもレンジ値=2)で②のアークペンを描画しています。
各アークペンの設定は以下の通りです。
重畳レベル「なし」の上に重ねて「1」のアークが描画され、合わせて②のアークになります。

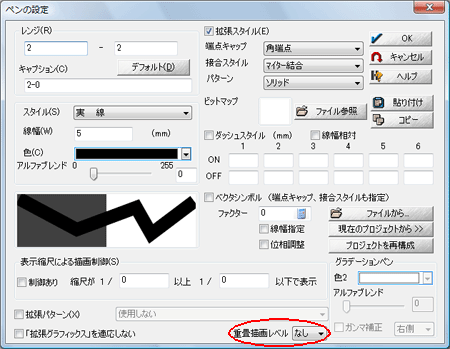

- 重畳レベル=「なし」

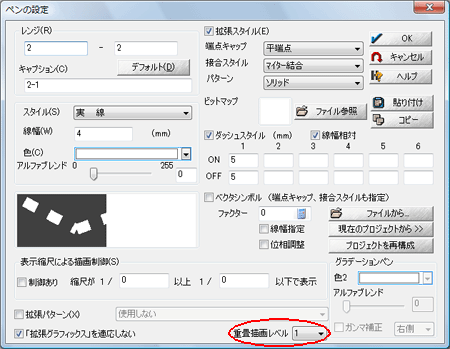

 - 重畳レベル=「1」
- ③の設定
- 赤枠内の3つのアークペン(いずれもレンジ値=3)で③のアークペンを描画しています。
各アークペンの設定は以下の通りです。
重畳レベル「なし」の上に重ねて「1」「2」のアークが描画され、合わせて③のアークになります。
- 重畳レベル=「なし」

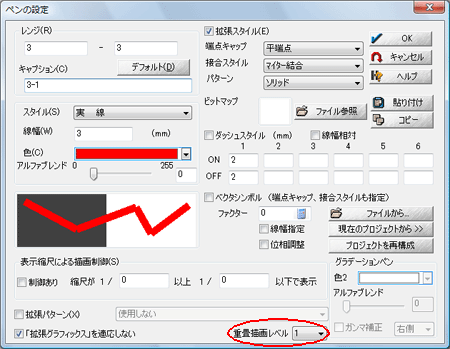

 - 重畳レベル=「1」

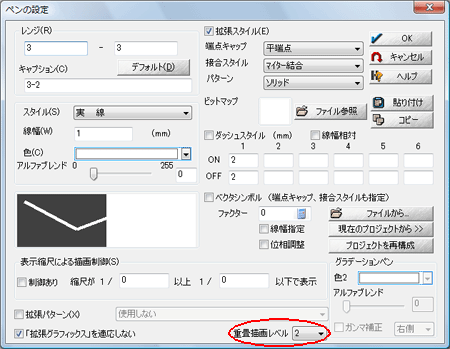

 - 重畳レベル=「2」
|
