ダッシュスタイルの設定
「ペンの設定」ダイアログボックスにある、スタイルは「実線/破線/点線/一点鎖線/二点鎖線/陰線」の6種があります。
それ以外にも、「ダッシュスタイル」を用いる事で、細かい線種の設定が行えます。
※Windows98・Meでは利用できません。
■ 設定方法

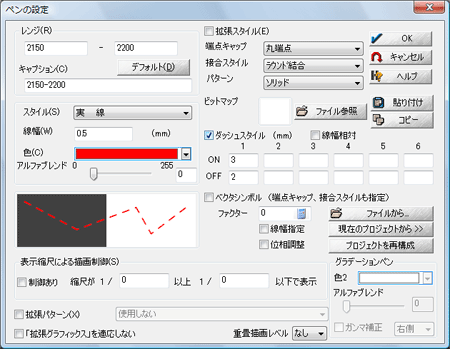

参照する描画パラメーターの「アーク描画ペン」の各[ペンの設定]ダイアログボックスを開きます。

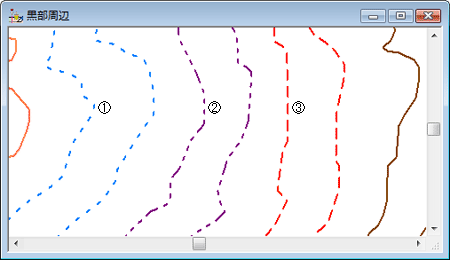

@の設定
0.5mmのラインで、ON部分(線として描かれる部分)が1mm、OFF部分(空白の部分)が3mmの指定

Aの設定
0.5mmのライン。ON部分が3mm、OFF部分が2mmの短線を三本描き、その後に4mmの長線を描く(=三点鎖線)。

Bの設定
0.5mmのラインで、ON部分(線として描かれる部分)が3mm、OFF部分(空白の部分)が2mmの指定
