アーク方向シンボル
[描画パラメーター]-[アーク方向シンボル]で登録したベクターシンボルは、「アーク方向矢印型」のパターンに自動で追加登録されます。
通常は、「アーク方向矢印型」のシステム規定パターンで充分な表現ができると思いますが、独自のパターン作成が必要な場合は、以下の方法で設定を行って下さい。
■ 設定方法

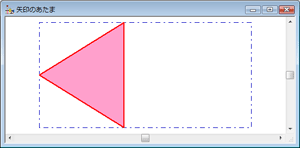

"アーク方向シンボル"に登録するシンボルを作成しておきます。
アーク方向シンボルの基点は、シンボル図形の図郭中心となる事を考慮の上、図形を作成します。
描画パラメーターにアーク方向シンボルを登録

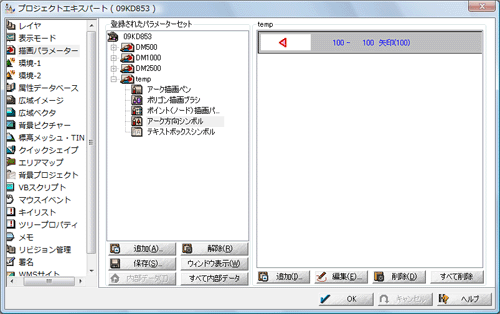

  1. シンボルを登録するプロジェクトをアクティブにして、[プロジェクトエキスパート]-[描画パラメーター]-"アーク方向シンボル"を選択、右側ウィンドウの下にある＜追加＞ボタンを押して下さい。

  2. [アーク方向シンボルパターン設定]ダイアログボックスが表示されますので、作成したシンボルを登録します。
    ※レンジ0-32はシステム規定パターンで使用されていますので、それ以外の値を入力して下さい。
    "作成したパターンのレンジは、100以上にする"としておくと分かりやすいでしょう。

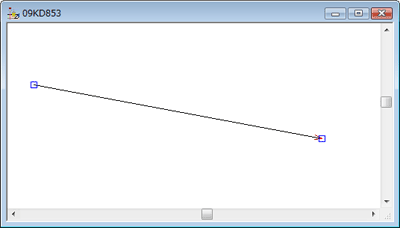

アークにシンボルを設定

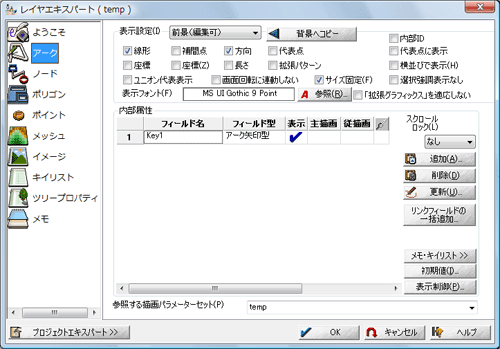

  1. [レイヤーエキスパート]-[アーク]の内部属性に[アーク矢印型]フィールドを設定します。
    表示チェック
    ON
    参照する描画パラメーターセット
    シンボル登録をしたパラメーターセットを選びます。

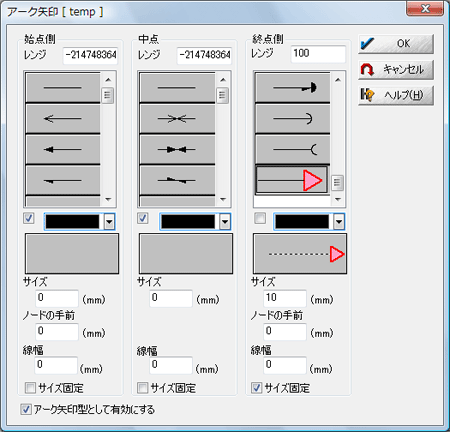

  2. アーク属性ウィンドウを表示させ、セル：ArcArrow??をダブルクリックすると[アーク矢印]ダイアログボックスが表示されます。

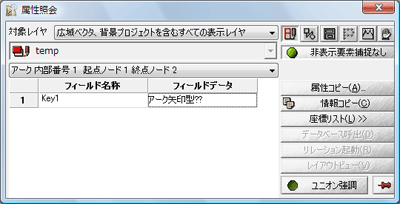

    [属性照会]ダイアログボックスでフィールドデータをクリックしても同じ処理ができます。

  3. システム規定パターン以外に、新規作成したパターンが表示されますので選択して下さい。
    レンジ
    100
    アーク矢印型として有効にする
    ON
    その他の設定においては登録するプロジェクトにより調整します。

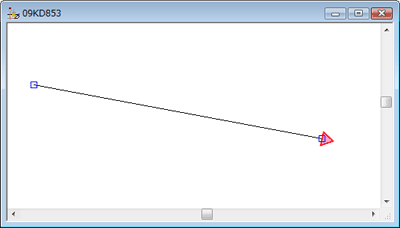

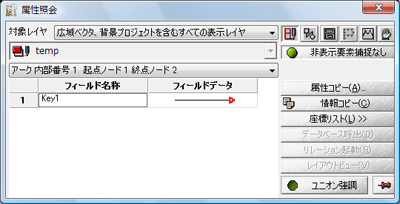

  4. ベクターウィンドウ上のアークには、新規に作成したアーク方向シンボルが設定されます。
