[操作]

ポリゴンの処理方法を指定します。

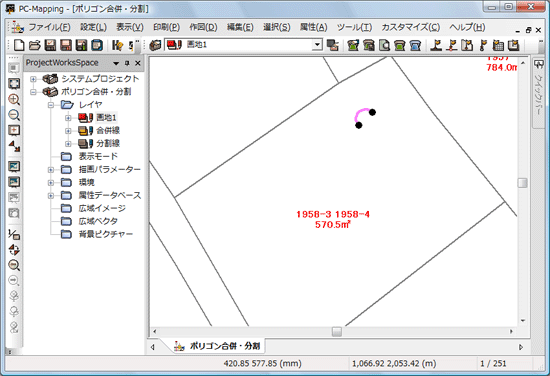

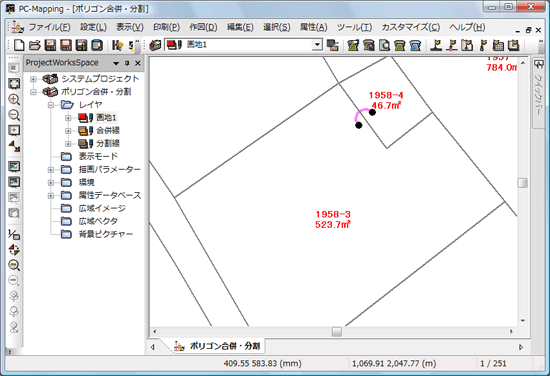

「メガネ」線によるポリゴン合併処理

[「メガネ」線・分割線のレイヤー]で指定したレイヤのアークを元にポリゴン合併を実行します。
合併ができなかったアークについては、エラーフラグが立ちます。

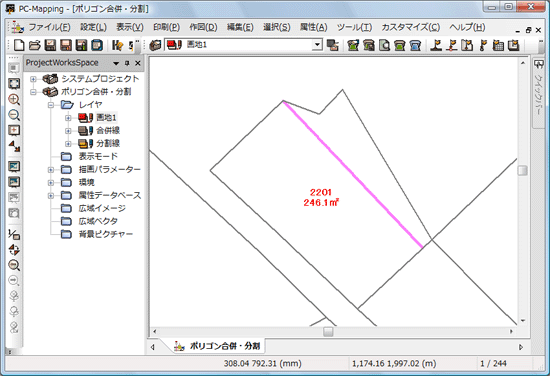

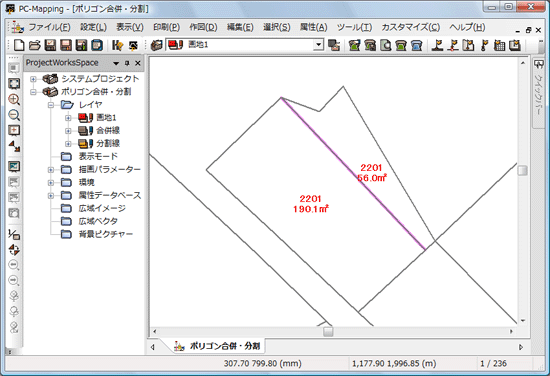

分割線によるポリゴン分割処理

[「メガネ」線・分割線のレイヤー]で指定したレイヤのアークを元にポリゴン分割を実行します。
分割ができなかったアークについては、エラーフラグが立ちます。

[合併・分割ポリゴンのレイヤー]

合併または分割処理を行うポリゴンのレイヤーを選択します。
ポリゴンの存在しないレイヤーはこのリストに表示されません。

[合併・分割演算]

内部属性に合併・分割演算するフィールドがある場合は、マウスでリストをクリックするか、リストボックスにフォーカスを移した後、矢印キーで移動し、Spaceキーで選択して下さい。

整数型、整数型(先行ゼロ)、長整数、実数型、度分秒型、回転角度型の場合

隣接するポリゴンの内部属性が、合併処理後のポリゴンの内部属性に入力されます。

文字型の場合

隣接するポリゴンの内部属性が、合併処理後のポリゴンの内部属性に入力されます。

[「メガネ」線・分割線のレイヤー]

「メガネ」線・分割線(アーク)のあるレイヤーを選択します。

[選択アークのみを対象]チェックボックス

ONの場合、選択されているアークのみを処理対象とします。
選択アークがない場合は、このチェックは使用できません。

分割処理するポリゴンレイヤーをアクティブにし、[編集]-[ポリゴン処理]-[ポリゴン合併・分割一括処理]を実行します。

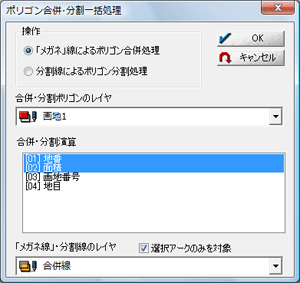

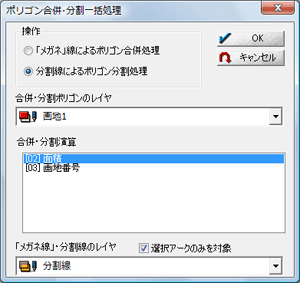

[ポリゴン合併・分割一括処理]ダイアログボックスが表示されますので、設定を行います。
