【属性表示】属性表示の再配置
注記文字列が重ならないように再配置を行ないます。
また、再配置したくないレイヤーを設定する事もできます。
ただし、注記の密集具合によっては、必ずしも重なりを回避できるわけではありませんのでご注意下さい。
※属性表示の再配置では注記の表示位置を設定する事はできません。任意の場所に移動させたい場合は、「ポリゴン中心点」を利用して下さい。
 ポリゴン中心点
- ■ 設定方法
-

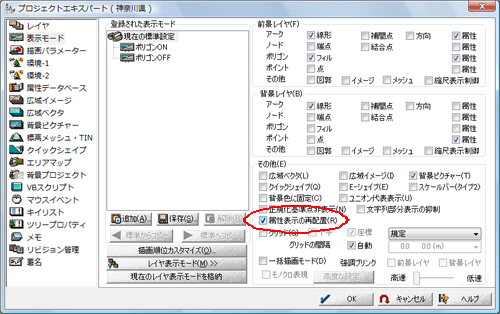

- [プロジェクトエキスパート]-[表示モード]パネルの[属性表示の再配置]チェックをONにします。

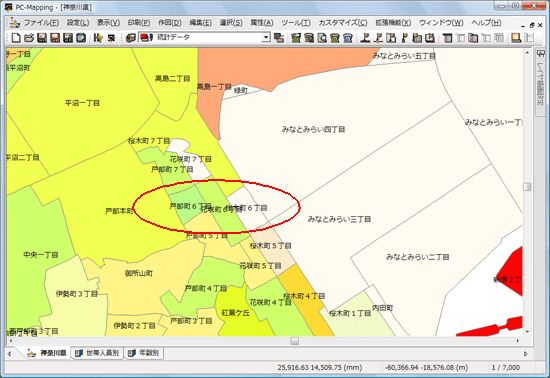

▼ 設定前

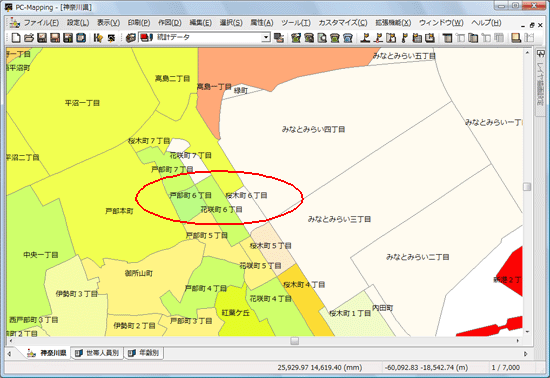

▼ 設定後

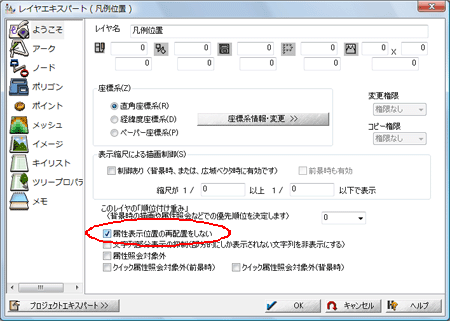

- 属性表示の再配置を設定しないレイヤーには、[レイヤーエキスパート]-[ようこそ]パネルで、[属性表示位置の再配置をしない]チェックをONにします。
これにより、レイヤー毎に属性表示の再配置の設定をする事ができます。
- ■ その他の「再配置」設定箇所
- 個々の注記、広域ベクターのスロット対して属性表示の再配置を設定する事もできます。
- 個々の注記に属性表示の再配置を設定する場合

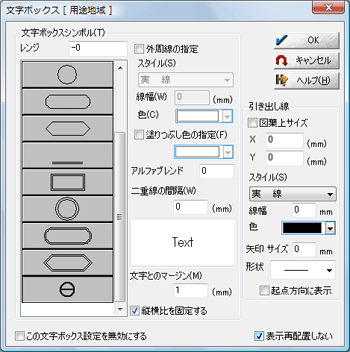

- 属性表示の再配置を個々の注記に設定したい場合は、「文字ボックス型」を内部属性に追加し、[文字ボックスの設定]ダイアログボックスの[表示再配置しない]チェックをONにします。
このチェックがONの場合は、[表示モード]パネルの設定に関わらず表示位置は移動されません。
- 広域ベクターに属性表示の再配置を設定する場合

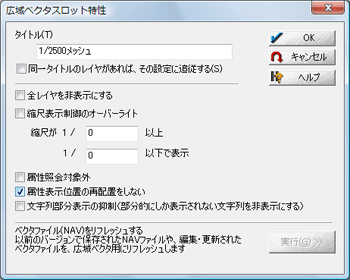

- 広域ベクターのスロット単位で、属性表示の再配置を設定したい場合は、[広域ベクターのスロット特性]ダイアログボックスの[属性表示位置の再配置をしない]チェックをONにします。
このチェックがONの場合は、[表示モード]パネルの設定に関わらず、このスロットのレイヤー全ての属性表示位置は移動されません。
|
