【編集作図】アークを大圏コースに変換
経緯度系のレイヤーで、アークの始終点、あるいは各セグメントを大圏コースの折れ線に変換します。
- 【大圏コース】
- 地球上の2つの地点を結ぶ最短通路(地表を通って)の事を言います。
このコースを延長して地球を一周すると、それによってできる円の中心は地球の中心と一致します。
- ■ 設定方法
-
- 大圏コースに変換するアークのあるレイヤーをアクティブにします。
- [編集]-[編集作図]-[アークを大圏コースに変換]を実行します。

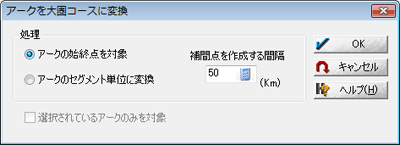

- [アークを大圏コースに変換]ダイアログボックスが表示されますので、処理方法を設定します。

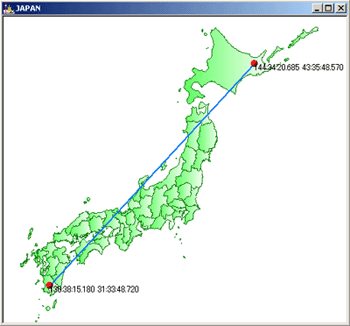

▼ 元のアーク

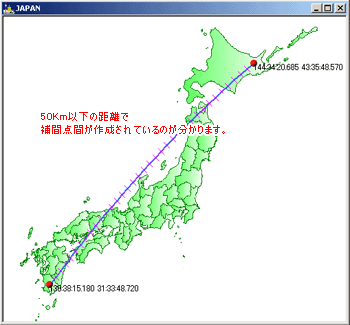

▼ 大圏コースに変換したアーク
|
