1. [作図]-[Eシェイプ]-[作図]を選択すると、[Eシェイプ作図]ダイアログボックスが表示されます。
   作図したい図形要素のパネルを選択し、ペンの種類や塗りつぶしのパターン・色等を設定して下さい。
   ここでは「面」と「文字列」の作図を行います。


2. [面]パネルを選択します。
   ※「ByLayer」チェックがONの場合は、＜レイヤー設定＞ボタンを押すと表示される[Eシェイプレイヤープロパティ]ダイアログボックスの「描画プロパティ」で設定された描画パターンで描画されます(=[Eシェイプ作図]ダイアログボックス内では描画設定が行えません)。
   例えば、同じ描画パターンでいくつものEシェイプを作図する場合は、あらかじめ「描画プロパティ」で設定しておき、「ByLayer」チェックをONにして作図すると良いでしょう。

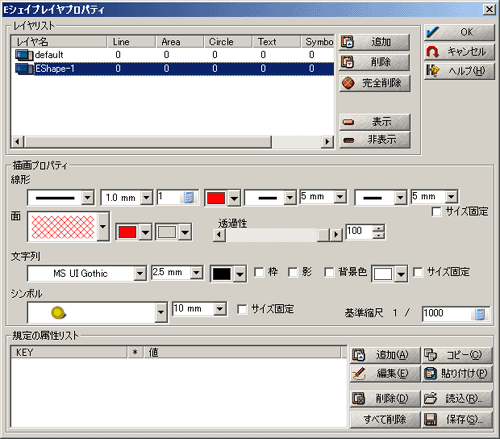

3. ＜レイヤー設定＞ボタンを押し、[Eシェイプレイヤープロパティ]ダイアログボックスを表示します。
   ここではデフォルトのEシェイプレイヤー「default」の他に新規にレイヤーを作成し、そこに面を作図します。
   ＜追加＞ボタンを押すと、新規にレイヤーが作成されます。

   また、「描画プロパティ」で上図のように面の描画設定を行っておきます。
   ※半透明の設定は、[ファイル]-[システム環境]-[システム環境設定]-[表示と印刷]の「拡張グラフィックスを利用する」がONの時に有効となります。

4. ＜OK＞ボタンで[Eシェイプレイヤープロパティ]ダイアログボックスを閉じます。
   [面]パネルで「ByLayer」チェックをONにし、面を作図します。

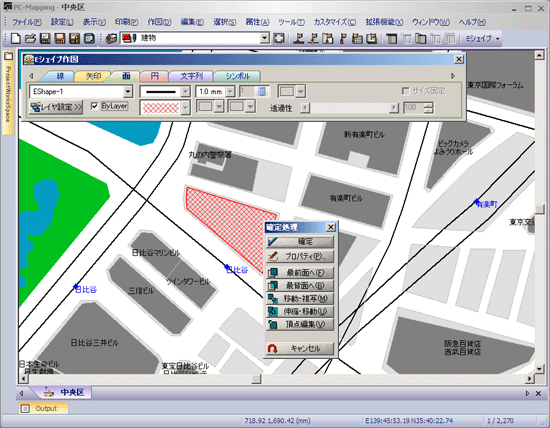

   矩形領域の最後でマウス右クリックすると[確定処理]ダイアログボックスが表示されます。
   ＜プロパティ＞ボタンを押すと[E-シェイプ 面プロパティ]ダイアログボックスが表示されますので、ここで描画の修正を行う事ができます。
   このまま確定して良ければ、＜確定＞ボタンを押して下さい。

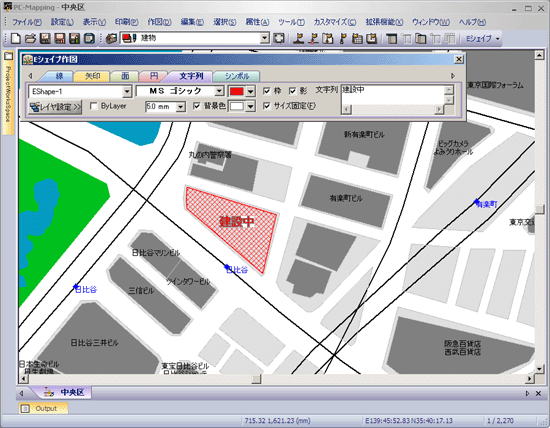

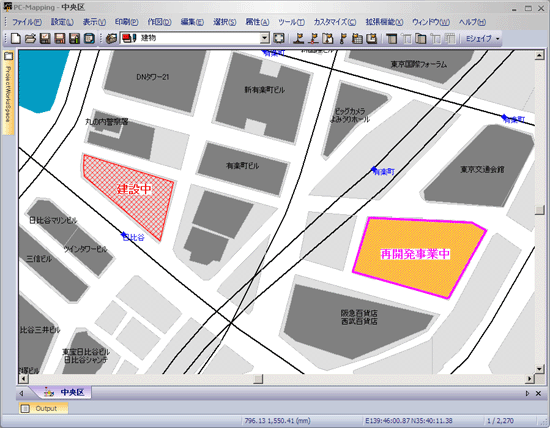

5. 同様に、[文字列]パネルで注記文字列を設定します。
   「ByLayer」チェックをOFFにすると、個別に色やフォントタイプ・サイズを設定する事ができます。


1. ここでは「面」の描画パターンを修正するとします。
   [作図]-[Eシェイプ]-[編集]を選択すると、カーソルが十字カーソルに変わり、修正モードに入ります。

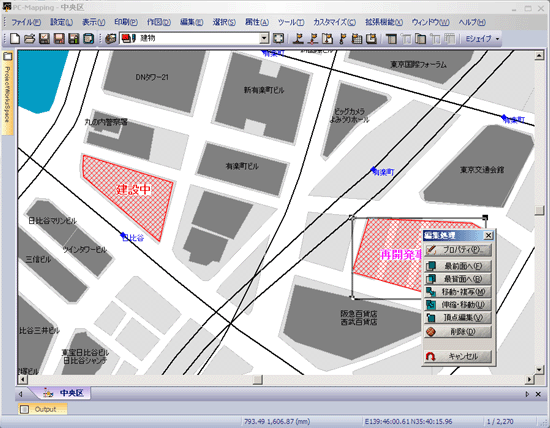

2. 面をクリックすると[編集処理]ダイアログボックスが表示されます。


   プロパティ 選択したEシェイプの設定内容を変更します。 最前面へ Eシェイプが複数重なっている場合、描画順序を最前面にします。 最背面へ Eシェイプが複数重なっている場合、描画順序を最背面にします。 移動・複写 画面上のEシェイプの位置を移動またはコピー(移動時にCtrlキーを押下して場所を確定させる事で可能)します。 伸縮・移動 外接長方形を使って、伸縮・移動できます。 頂点編集 線、面、矢印タイプに関して、その頂点を移動、追加、削除できます。 削除 画面上から削除します。

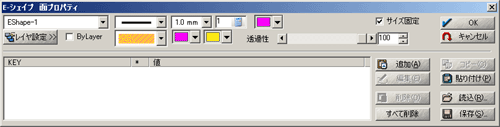

3. ＜プロパティ＞ボタンをクリックすると、[E-シェイプ 面プロパティ]ダイアログボックスが表示されますので、塗りつぶしの色を変更します。


4. ＜OK＞ボタンをクリックすると、結果が画面上に反映されます。


個別に削除

1. [作図]-[Eシェイプ]-[編集]を実行します。

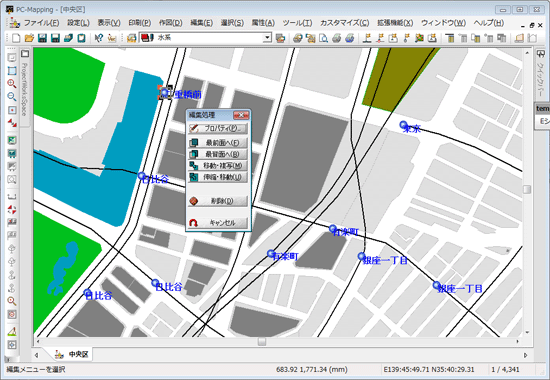

2. 削除したいEシェイプをクリックすると[編集処理]ダイアログボックスが表示されます。
   そのダイアログで＜削除＞ボタンを押すと削除が行えます。

要素別に削除

1. [作図]-[Eシェイプ]-[一括削除]を実行します。

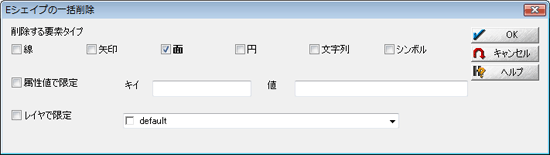

2. [Eシェイプの一括削除]ダイアログボックスが表示されます。

   削除したい要素にチェックを入れ、＜OK＞ボタンを押すと選択したEシェイプ要素は全て削除されます。

また、Eシェイプの要素と属性値、レイヤーで削除する対象を限定する事もできます。

1. 例えば、以下のプロジェクトで、Eシェイプのシンボル(青い丸)のうち、ある特定のポイントのみを一括削除するとします。

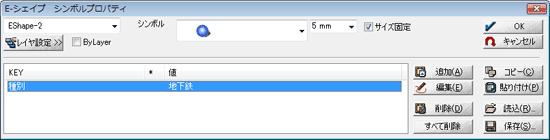

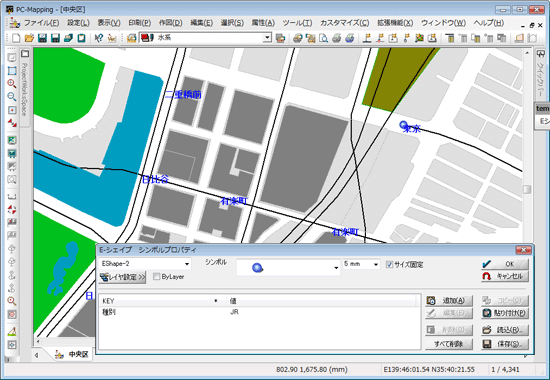

2. シンボルのプロパティを確認すると、あらかじめキーと値が設定されています。
   この値を削除対象となるかの選定条件として利用します。

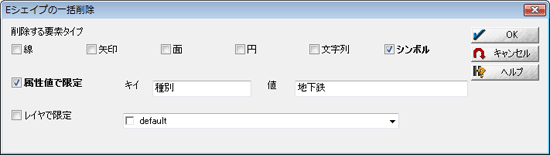

3. [作図]-[Eシェイプ]-[一括削除]を実行し、[Eシェイプの一括削除]ダイアログボックスを表示します。
   「シンボル」にチェックを入れ、さらに「属性値で限定」のチェックもONにします。
   そしてキーと値を直接入力します。
   ここでは「種別」が「地下鉄」のシンボルのみ(シンボル形状は種別に限らず同じなため、見た目では判別できません)を削除する設定を行います。

4. ＜OK＞ボタンを押すと、該当するシンボルのみが削除されている事が分かります。
   削除対象にならなかったシンボルは、「キー=種別」が「値=JR」のシンボルです。


1. [作図]-[Eシェイプ]-[インポート]・[エクスポート]から実行します。
2. [プロジェクトエキスパート]-[クイックシェイプ]パネル-[Eシェイプ]の＜ファイルから読み込み＞・＜ファイルから読み込み(入れ替え)＞・＜ファイルに保存＞

Eシェイプには位置情報が格納されています。
呼び出し元のプロジェクトと、呼び出すEシェイプファイル(*.eshp)の座標系(前景レイヤーの座標系が引き継がれる)や座標値が異なると、正しい位置には表示されませんので注意が必要です。

【ドラッグファイルのインポート機能】

ドラッグファイルのインポート機構
Eシェイプファイル(*.eshp)を既存のプロジェクトのビューにドロップすると、そのプロジェクトのEシェイプに追加します。
※[ファイル]-[インポート]-[ドラッグファイルのインポート設定]で[ベクタービュー(ウィンドウ)にドラッグされた場合は、そのプロジェクトにマージする]チェックボックスをONにする必要があります。
その際、表示をその領域に移動します。
また、メインフレームにドロップすると空のレイヤを作って取り込みます。
Shiftキー押下で、レイヤーデータとして追加します。
ただし、[ドラッグファイルのインポート設定]で、[ダイアログを開かずに、前回の設定値を使って処理する]チェックボックスがONの場合は、Shiftキーを押さなくともレイヤーデータとしてインポートされます。
