TINレイヤーの編集
作成したTINレイヤーをポリゴンの形状で切り取ったり、複数のTINレイヤーをマージします。
TINの作成方法については、ヒント集TINレイヤー を参照して下さい。
■ TIN切り取り
  1. 以下のようなTINレイヤーを持つプロジェクトがあるとします。

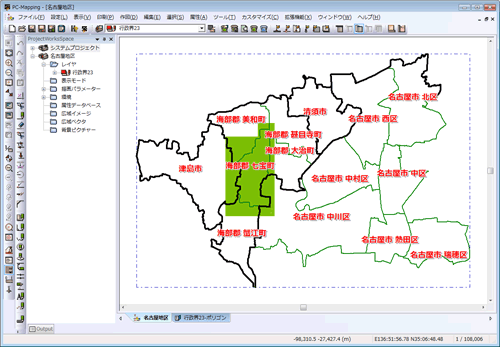

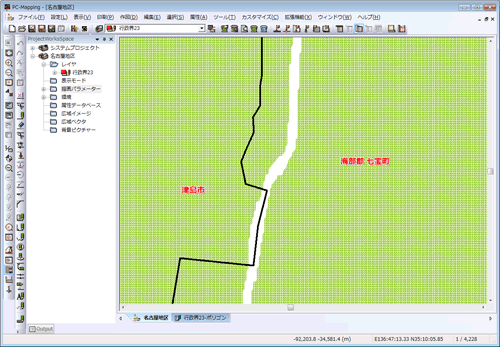

    ▼ 緑色の部分がTINの存在範囲

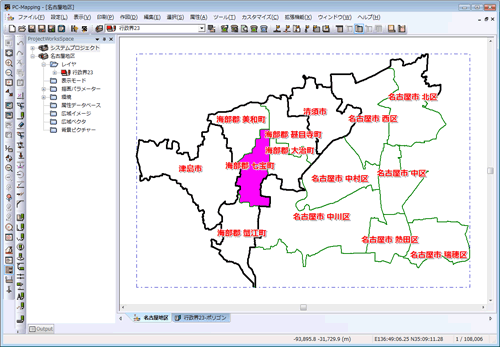

  2. 切り取りの基準となるポリゴン(ここでは行政区)を選択します。

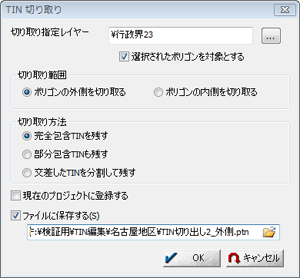

  3. [編集]-[TIN(三角バッチ)と標高メッシュ]-[TIN切り取り]を実行すると、[TIN切り取り]ダイアログボックスが表示されますので設定を行います。
    切り取り指定レイヤー
    切り取りの基準になるポリゴンがあるレイヤーを指定します。
    ＜...＞ボタンをクリックすると、[レイヤー追加]ダイアログボックスが表示され、プロジェクトツリーからレイヤーを選択する事ができます。
    [選択されたポリゴンを対象とする]チェックボックス
    ONの場合、選択されたポリゴンを対象に切り取りを行います。
    切り取り範囲
    TINの切り取る範囲を選択します。
    ポリゴンの外側を切り取る
    ポリゴン以外の部分のTINを切り取ります。
    ポリゴンの内側を切り取る
    ポリゴンがある部分のTINを切り取ります。
    切り取り方法
    TINがポリゴンにかかる場合の処理方法を選択します。
    完全包含TINを残す
    ポリゴンに完全包含されるTINを残します(部分包含のTINは削除されます)。
    部分包含TINも残す
    ポリゴンに部分包含されるTINも残します。
    交差したTINも残す
    ポリゴン構成アークにかかるTINは、そのアークで切り取られた形で残します。
    [現在のプロジェクトに登録する]チェックボックス
    ONの場合
    生成後のTINを[プロジェクトエキスパート]-[標高メッシュ・TIN]に内部データとして格納します。
    OFFの場合
    現在のプロジェクトに登録しません。

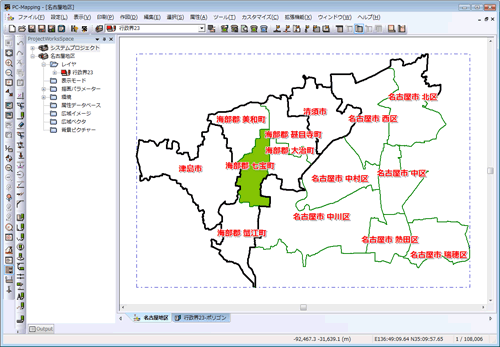

  4. 上記ダイアログの設定で＜OK＞ボタンを押すと、選択ポリゴン以外のTINは切り取られます。
    【切り取り範囲】
    ▼「ポリゴンの外側を切り取る」の場合
    		 ▼「ポリゴンの内側を切り取る」の場合
    【切り取り方法】
    ：右側の「七宝町」を選択し、そのポリゴンの「外側を切り取る」を実行するとします。

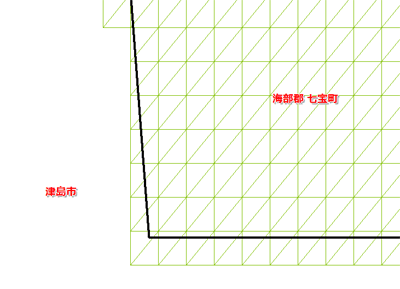

    ▼ 「完全包含TINを残す」の場合

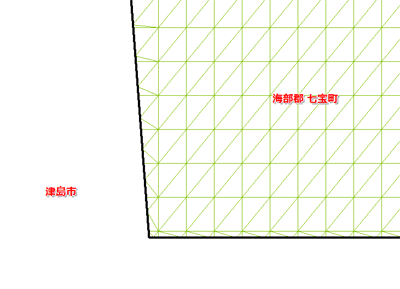

    ▼ 「部分包含TINも残す」の場合
    ▼ 「交差したTINも残す」の場合
