交点ノード生成・ダブリアーク削除
[編集]-[交点・ダブリアーク]-[交点ノード生成・ダブリアーク削除]は、アークが結合ノードを持たずに交差している場合、交点に結合ノードを生成します。
また、アーク同士が重なっている(ダブリアーク)場合には、一方または、両方のダブリアークを削除する処理を自動的に行います。
構造化されていないアークを構造化された状態にする場合に効果があります。
■ 操作方法

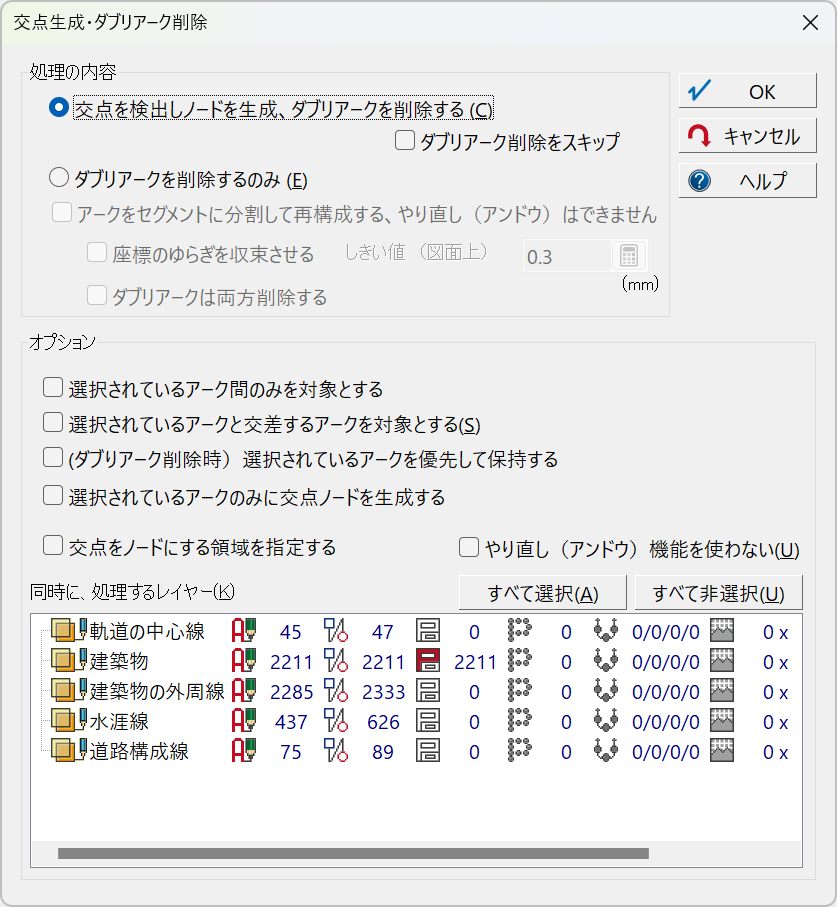

  1. [編集]-[交点・ダブリアーク]-[交点ノード生成、ダブリアーク削除]を実行すると表示される[交点生成・ダブリアーク削除]ダイアログボックスで、実行したい処理方法を選択し、＜OK＞ボタンを押します。
    [処理の内容]
    [交点を検出しノードを生成、ダブリアークを削除する]、[ダブリアークを削除するのみ]のいずれかを選択します。
    [交点を検出しノードを生成、ダブリアークを削除する]
    アークが交差している箇所を検出して結合ノードを生成し、ダブリアークの削除も行います。
    [ダブリアークを削除するのみ]
    交点の検出は行わずに、ダブリアークの削除のみを行います。
    アーク補間点から補間点までを１セグメントに分割してダブリアークを削除した後にセグメントを結合します。
    [オプション]
    [処理の内容]が[ダブリアークを削除するのみ]で[アークをセグメントに分割して再構成する、やり直し(アンドウ)はできません]チェックボックスがONの場合、これらのオプションは選択できません(非表示となります)。
    [選択されているアーク間のみを対象とする]チェックボックス
    ONの場合、選択状態のアークのみを処理対象とします。ダブリアークと判定されるためには、両方のアークが選択されていることが必要です。
    [選択されているアークと交差するアークを対象とする]チェックボックス
    ONの場合、選択状態のアークと交差しているアークを処理対象とします。
    [交点をノードにする領域を指定する]チェックボックス
    ONの場合、＜OK＞ボタンを押すと領域指定の処理に入り、マウス操作で指定された領域内の交点にのみノードを生成します。
    [やり直し(アンドウ)機能を使わない]チェックボックス
    ONの場合、やり直し(アンドウ)機能は使えません。OFFの場合より処理速度は速くなります。
    同時に、処理するレイヤー
    リストされている背景レイヤーのうち選択したものについて、同時に処理を行います。
    ※[選択されているアーク間のみを対象とする]または、[選択されているアークと交差するアークを対象とする]チェックボックスがONの場合は選択できません(レイヤーのリスト欄がグレイアウト表示となります)。

  2. ここでは、[交点生成・ダブリアーク削除]ダイアログボックスで設定する各項目について、具体的な例で説明します。

■ 処理例①
  1. 「図1」に対して、
    • 交点を検出しノードを生成、ダブリアークを削除する
    • ダブリアークを削除するのみ
    で実行した結果は次のようになります(チェックボックスはすべてOFFで実行)。

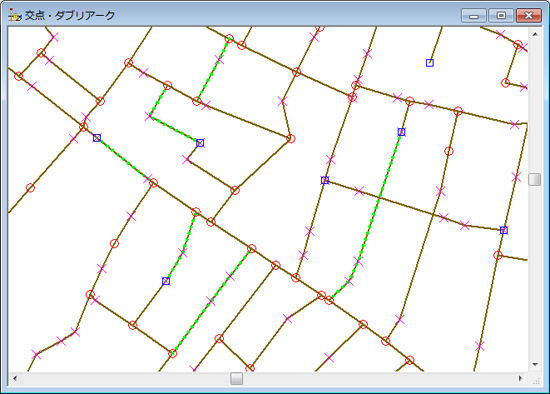

    ▼ 図1(緑点線はダブリアークの箇所：目立つように１方のアークの色を違えて描画)

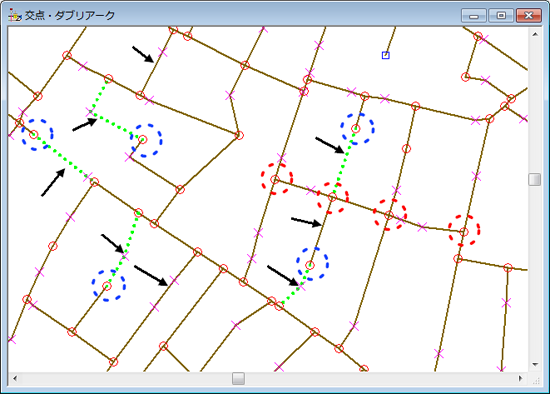

  2. 処理の内容：[交点を検出しノードを生成、ダブリアークを削除する](チェックボックスはすべてOFF)
    • 赤点線○：アーク間の交点にノードが生成された箇所
    • 青点線○：ダブリアーク間での交点にノードが生成された箇所
    • 黒矢印：ダブリアークが削除された箇所

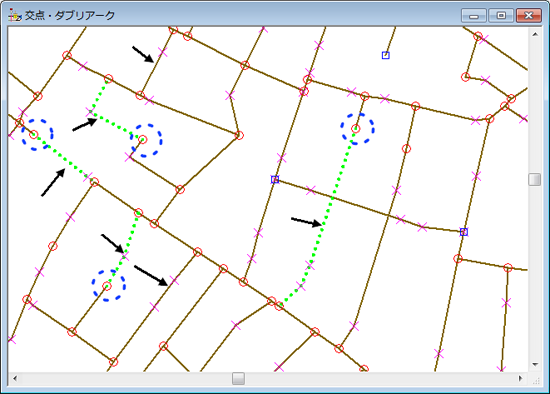

  3. 処理の内容：[ダブリアークを削除するのみ](チェックボックスはすべてOFF)
    • アーク間の交点にノードが生成された箇所はない
    • 青点線○：ダブリアーク間での交点にノードが生成された箇所
    • 黒矢印：ダブリアークが削除された箇所

    アーク間の交点にノードが生成された箇所はない事が分かります。

■ 処理例②
  1. 「図2」に対して、
    • ダブリアークを削除するのみ
    • [アークをセグメントに分割して再構成する、やり直し(アンドウ)はできません]チェックボックス：ON
    で実行した結果は次のようになります。
    「図2」のように、1アーク1ポリゴンの形式のアークで隣接するポリゴン境界でアーク同士が重なっているような場合に、構造化されたアークへと編集するのに有用です。

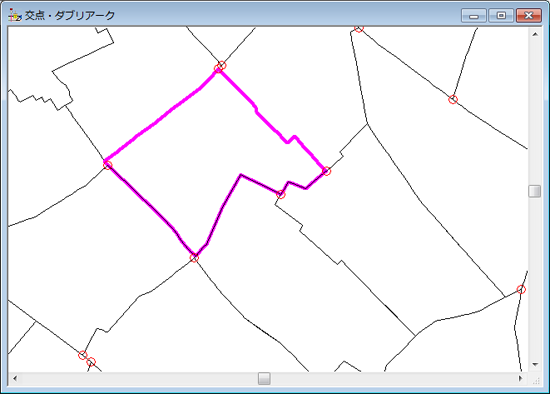

    ▼ 図2(アークは構造化されていない。隣接するポリゴン境界で重なっている)

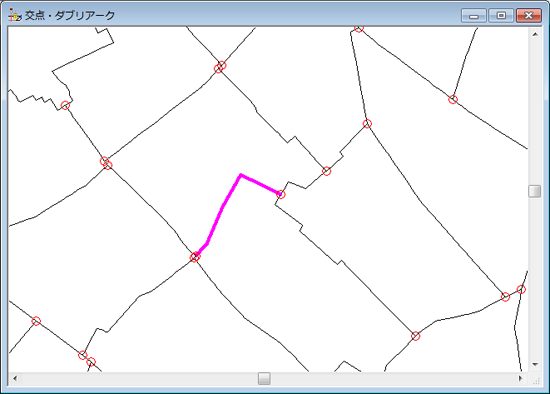

  2. 処理の内容：[アークをセグメントに分割して再構成する、やり直し(アンドウ)はできません]チェックボックス：ON

■ 処理例③
  1. 「図3」に対して、
    • ダブリアークを削除するのみ
    • [アークをセグメントに分割して再構成する、やり直し(アンドウ)はできません]チェックボックス：ON
    • [座標のゆらぎを収束させる]チェックボックス：ON
    で実行した結果は次のようになります。

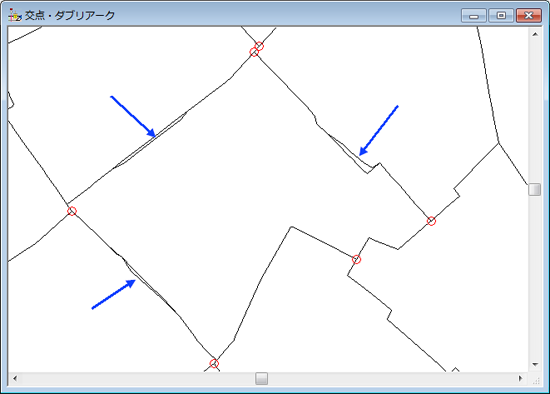

    ▼ 図3(青矢印部分、アークが多少ずれている)

  2. 処理の内容：[座標のゆらぎを収束させる]チェックボックス：OFF
    • 青色矢印：アークがずれている箇所では、ダブリアークとして削除されない

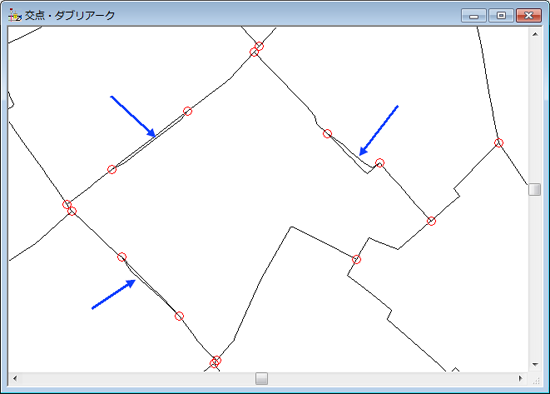

  3. 処理の内容：[座標のゆらぎを収束させる]チェックボックス：ON/しきい値：3(mm)
    • 赤色矢印：アーク間のずれが「しきい値」内で、ダブリアークとして削除された箇所
    • 青色矢印：アーク間のずれが「しきい値」より大で、ダブリアークとして削除されない箇所

■ 処理例④
  1. 「図4」に対して、
    • ダブリアークを削除するのみ
    • [アークをセグメントに分割して再構成する、やり直し(アンドウ)はできません]チェックボックス：ON
    • [ダブリアークは両方削除する]チェックボックス：ON
    で実行した結果は次のようになります。
    例えば、「前年度の図面」に対して一部のアークを更新した「今年の図面」がある場合、どのアークをどのように更新したかを調べるのに利用する事ができます。

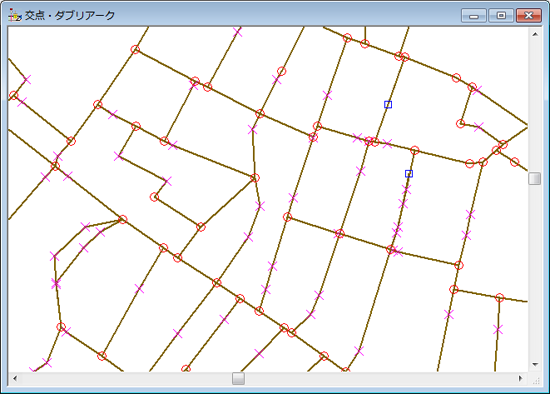

    ▼ 前年度の図面

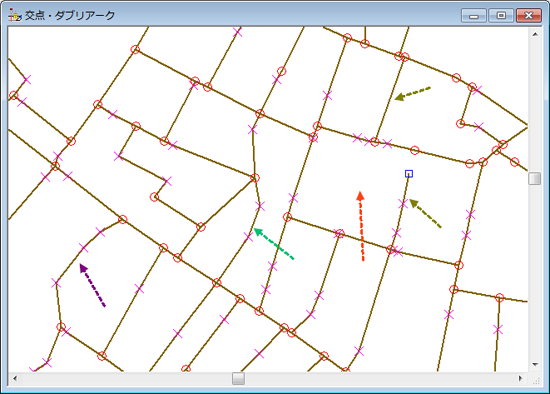

    ▼ 今年の図面
    • オレンジ色矢印：アークを削除
    • 緑色矢印：アークを追加
    • 紫色矢印：アーク補間点の位置変更
    • 黄土色矢印：アークを伸縮

  2. 「前年度の図面」と「今年の図面」をマージ(併合)した「図4」を作成し、［ダブリアークは両方削除する］をONで実行した結果は次のようになります。

  3. 処理の内容：[ダブリアークは両方削除する]チェックボックス：ON

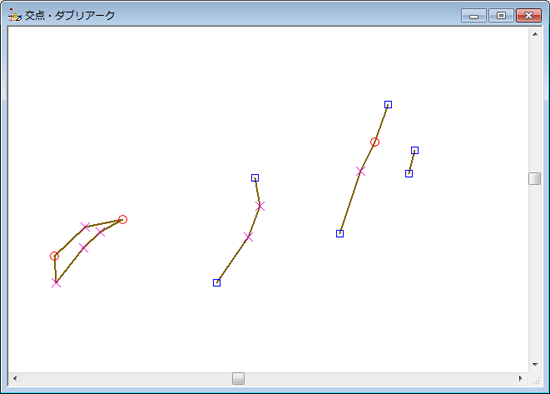

    変更箇所のみが抽出されている事が確認できます。

■ 補足
ダブリアークを削除するのではなく、抽出するメニューとして、[編集]-[交点・ダブリアーク]-[ダブリアークの検査]があります。
  • このメニューは即ちに実行され、ダブリアークが「エラー強調線形」で描画されます。
  • このメニューでダブリアークと判定されるのは、全ての補間点の座標が等しい(2つのアークが完全に重なる)場合です(上記の[交点ノード生成、ダブリアーク削除]メニューでは、アーク同士が部分的に重なっている場合もその部分がダブリアークと判定されて削除されます)。
  • 「エラー強調線形」描画を元に戻すには、[編集]-[エラー強調フラグのクリアー]を実行します。

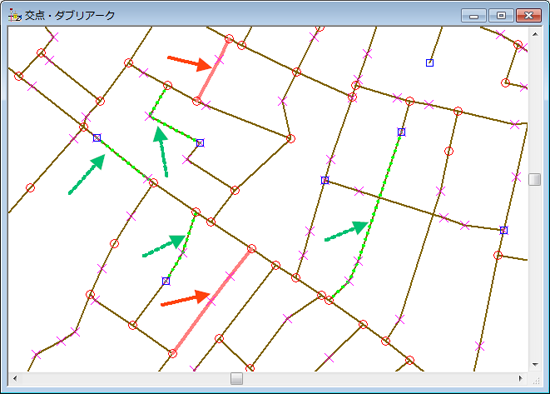

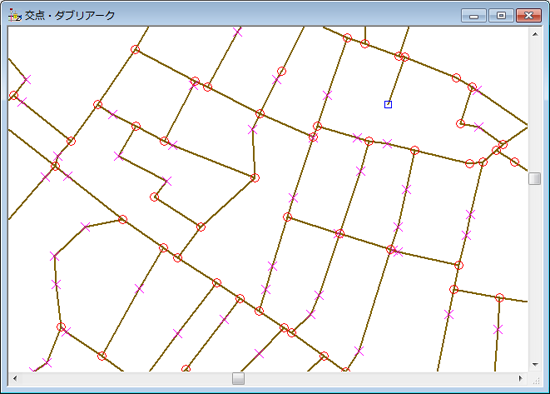

  • 「図1」に対して実行した結果は次のようになります。
    • オレンジ矢印：ダブリアークとして「エラー強調線形」描画されたアーク
    • 緑色矢印：ダブリアークとは判定されないアーク
