ECW(Enhanced Compressed Wavelet)フォーマット
ECWフォーマットは高品質・高解像度を保持した状態で画像データを高圧縮し、画像の復元を限りなく忠実な形で再現できます。
圧縮率は対JPEG比で約1/2〜1/6の容量です。
広域イメージなどで、衛星・航空写真のような容量が大きいイメージデータを使用する場合に有効なフォーマットです。
[システム]リボン-[広域イメージ]-[広域イメージツール]の処理にも、保存ファイル形式に"ECW"が追加されました(※ECWは24ビットカラーのみ、それ以外では失敗します)。
ヒント集広域イメージツール
■ 準備
32ビット版PC-MAPPINGでECWフォーマットファイルを利用(表示・変換)する場合、以下のDLLファイル群が必要となります。
通常はPC-MAPPINGインストール時にセットされますが、何らかの原因でこれらのファイルが欠損した場合は、以下の手順で必要なDLLをコピーして下さい。
  1. Pcm8.zipをダウンロードします。
  2. ダウンロードしたPcm8.zipを解凍し、
    • NCScnet
    • NCSEcw.dll
    • NCSEcwC.dll
    • NCSUtil.dll
    • PcmEcw.dll
    をpcm.exeのあるフォルダーにコピーして下さい。
  3. それでも利用できない場合は、ecwredist.zipをダウンロードします。
  4. ダウンロードしたecwredist.zipを解凍し、
    • NCScnet
    • NCSEcw.dll
    • NCSEcwC.dll
    • NCSUtil.dll
    • msvcp71.dll
    • msvcr71.dll
    • msvcrt.dll
    をpcm.exeのあるフォルダーにコピーして下さい。

64ビット版PC-MAPPINGでは、表示のみになります(変換を行うことはできません)が、同様にDLLファイル群が必要となります。
  1. ecw7redist.zipをダウンロードします。
  2. ダウンロードしたecw7redist.zipを解凍し、
    • PcmEcw7.dll
    をpcm.exeのあるフォルダーにコピーして下さい。

■ 設定方法
[広域イメージツール]を利用して、広域イメージに登録されているイメージデータをECWフォーマットに一括変換します。
  1. 広域イメージが登録されているプロジェクトを開きます。

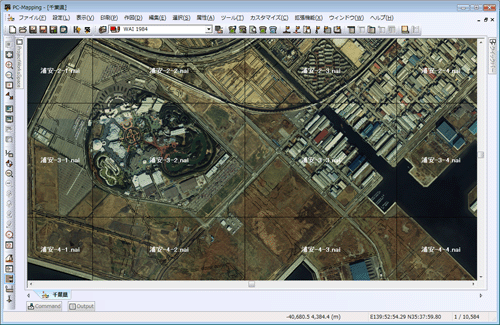

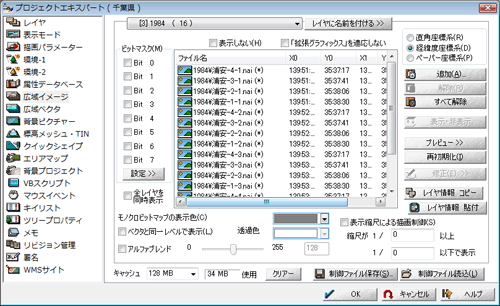

    現在のプロジェクトにはNAI形式のイメージが16面登録されています。

  2. [ファイル]-[システムツール]-[広域イメージツール]を実行します。

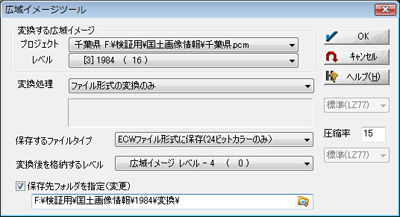

    [広域イメージツール]ダイアログボックスで、
    • 変換処理：ファイル形式の変換のみ
    • 保存するファイルタイプ：ECWファイル形式に保存
    と設定し、＜OK＞ボタンで処理を実行します。

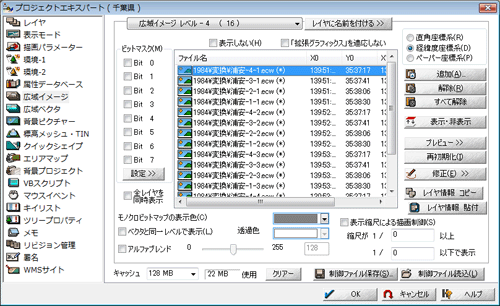

  3. [プロジェクトエキスパート]-[広域イメージ]を開きます。

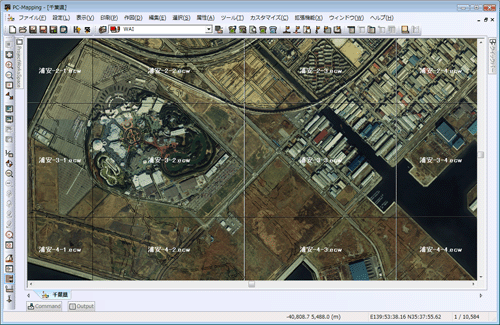

    変換後のイメージがECW形式のファイルで保存されているのが確認できます。

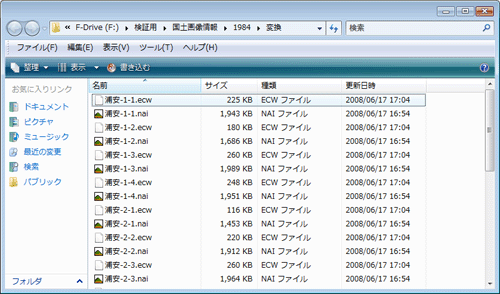

  4. エクスプローラーで変換後のデータサイズを確認すると、変換前のデータよりサイズが小さくなっている事が解ります。
