鳥瞰図の作成 [他のデータとの重ねあわせ]
数値地図標高とイメージデータやベクターデータを重ねあわせて鳥瞰図を作成する事ができます。
標高メッシュデータの設定方法については、ヒント集標高メッシュデータの組立 を参照して下さい。
■ イメージデータの重ねあわせ

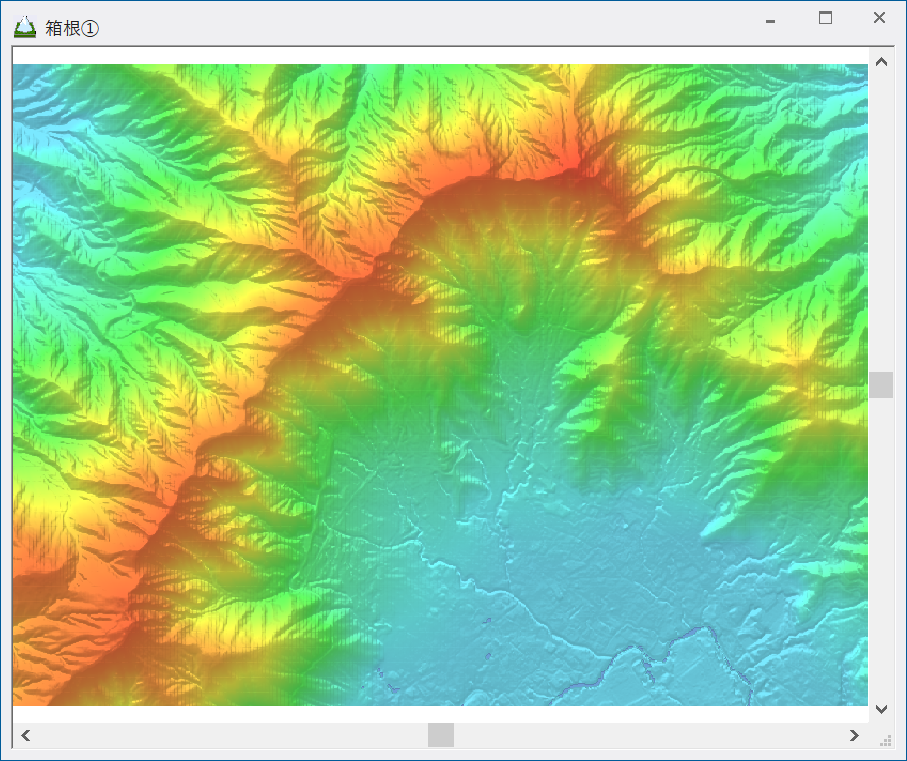

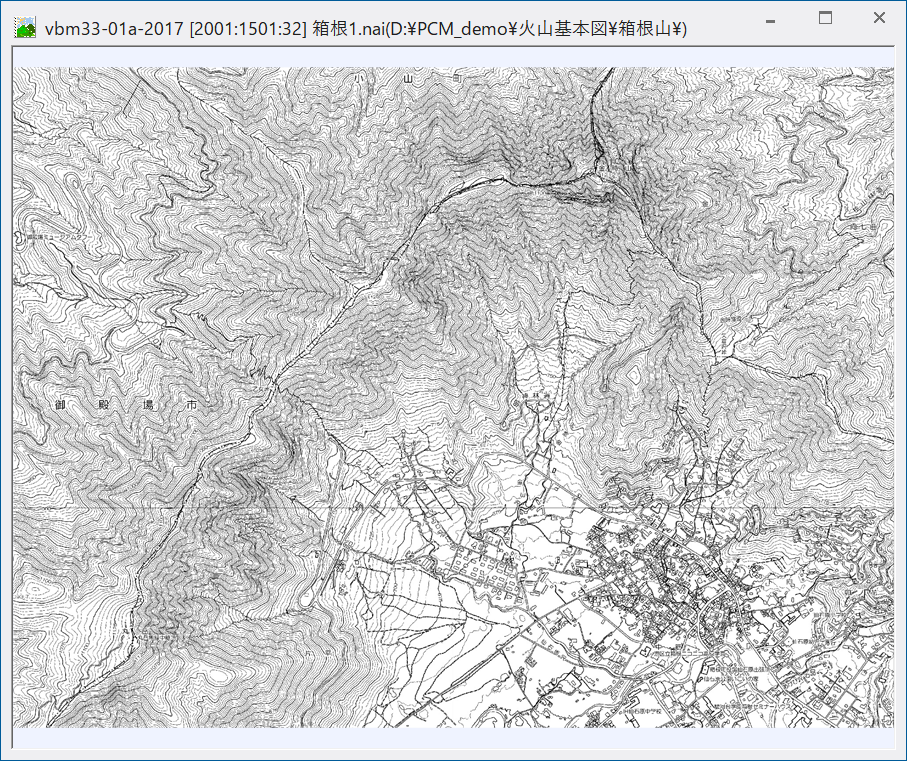

標高メッシュデータとイメージの領域が一致している必要があります。
  1. 標高メッシュデータをアクティブにして、[標高]-[効果]-[鳥瞰図]を選択します。

    ベクタープロジェクトの「標高メッシュ」に登録されている標高メッシュデータから作成する場合は、[ツール]-[標高メッシュ]-[段彩陰影図]-[鳥瞰図]を選択して下さい。

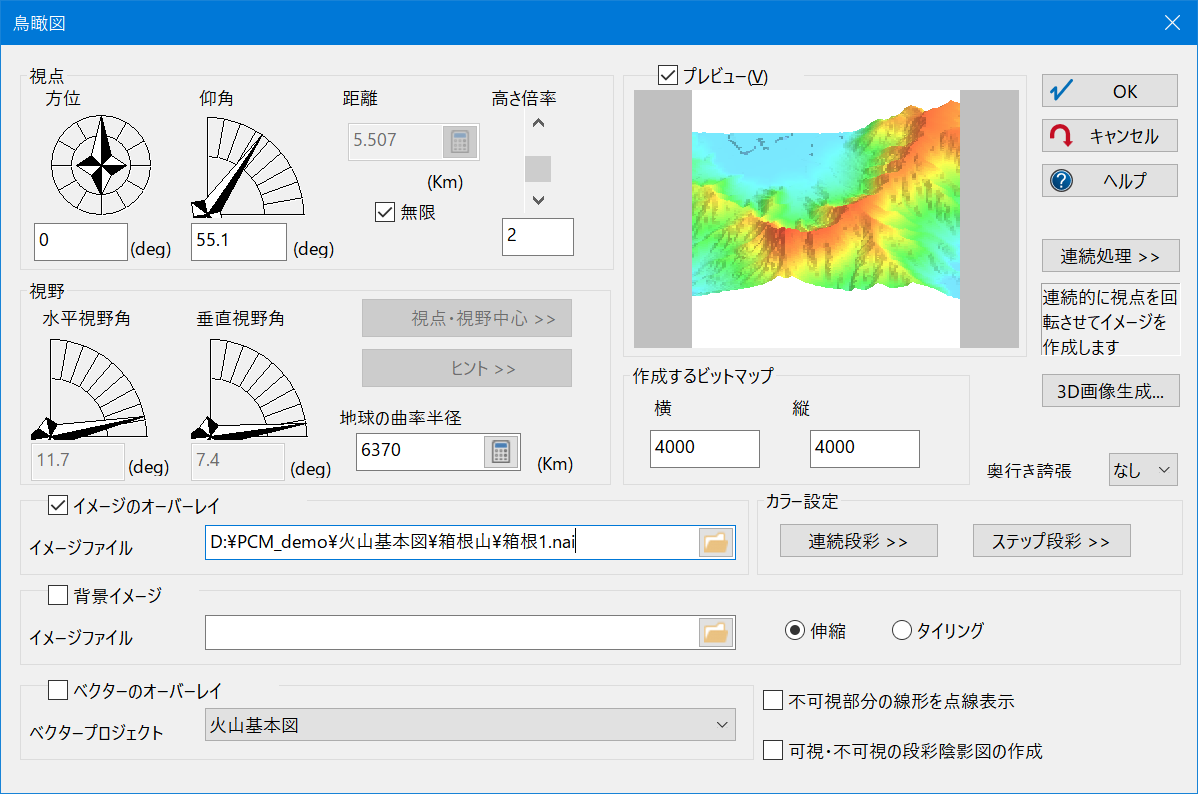

  2. [鳥瞰図]ダイアログボックスが表示されますので、[イメージのオーバーレイ]チェックボックスをONにし、重ね合わせたいイメージを指定します。
    設定を行ない＜OK＞ボタンを押して下さい。

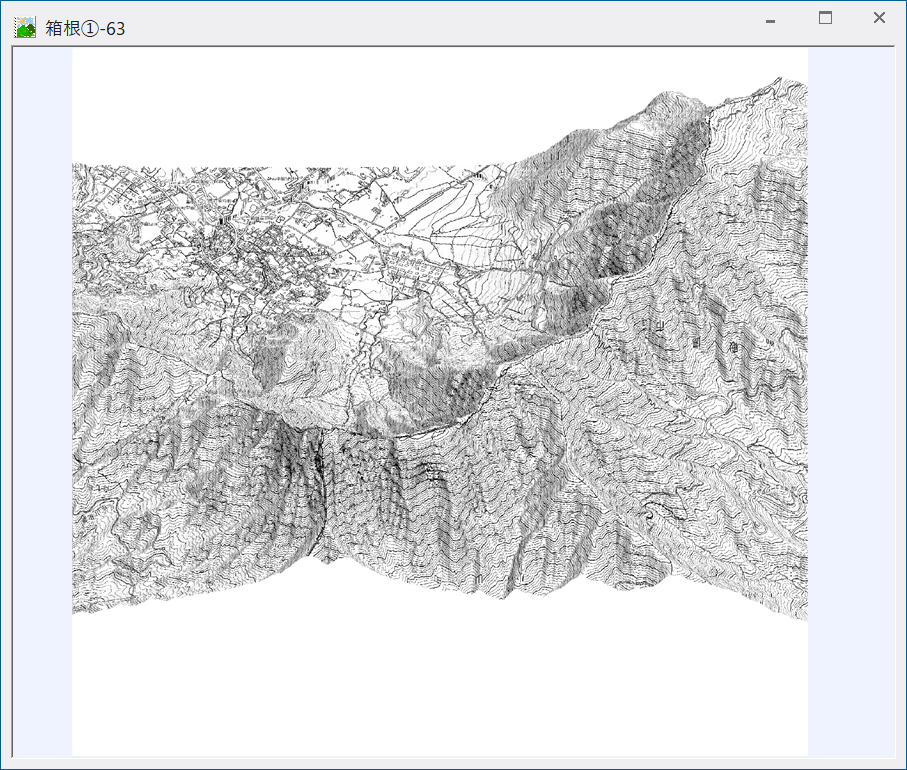

  3. イメージデータを重ねた鳥瞰図が生成されます。

■ ベクターデータの重ねあわせ

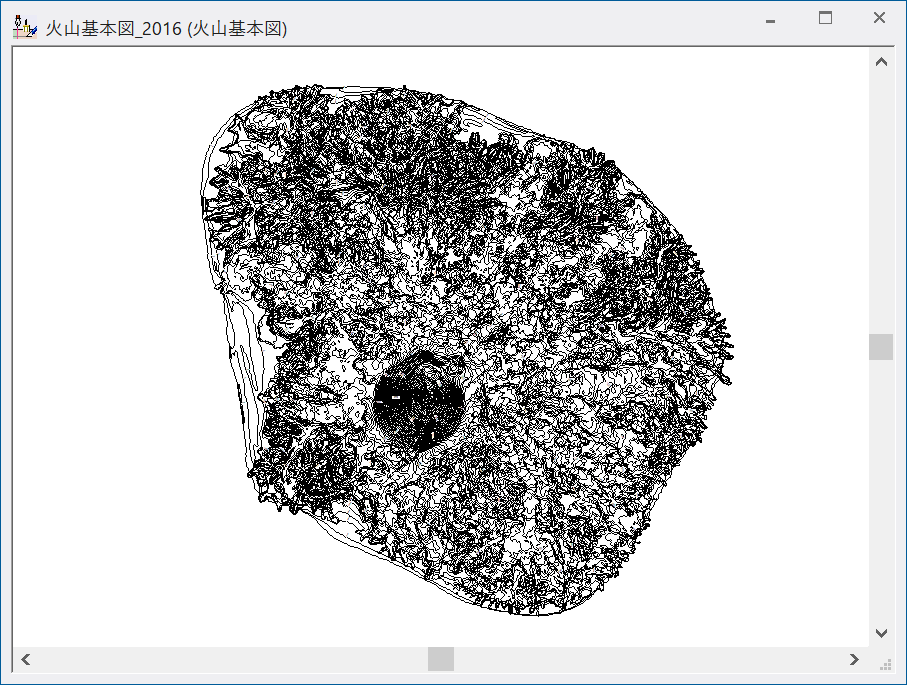

  1. 重ね合わせを行いたいベクタープロジェクトを開きます。

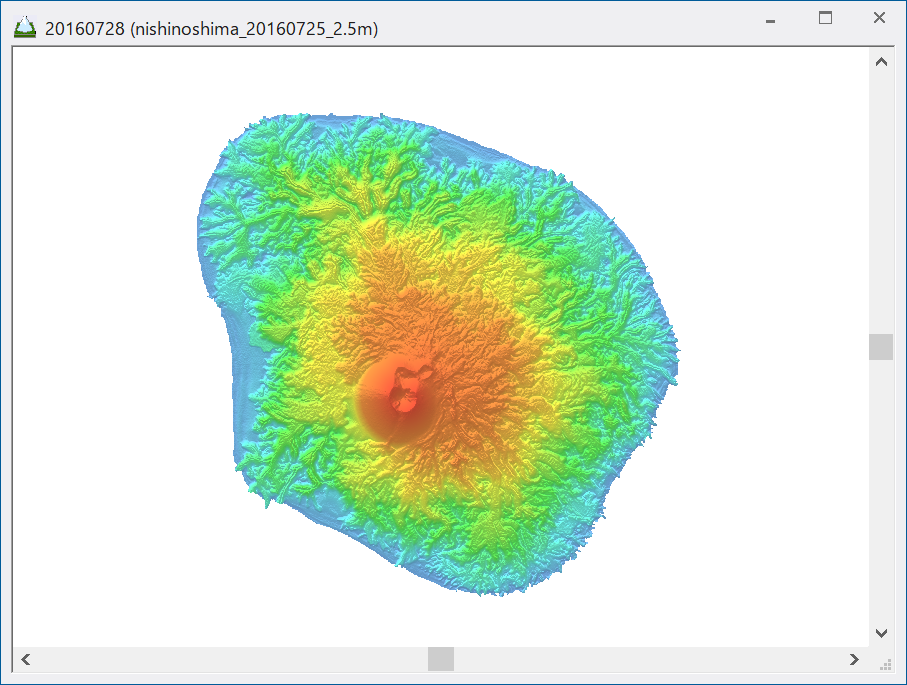

  2. 標高メッシュデータをアクティブにして、[標高]-[効果]-[鳥瞰図]を選択します。

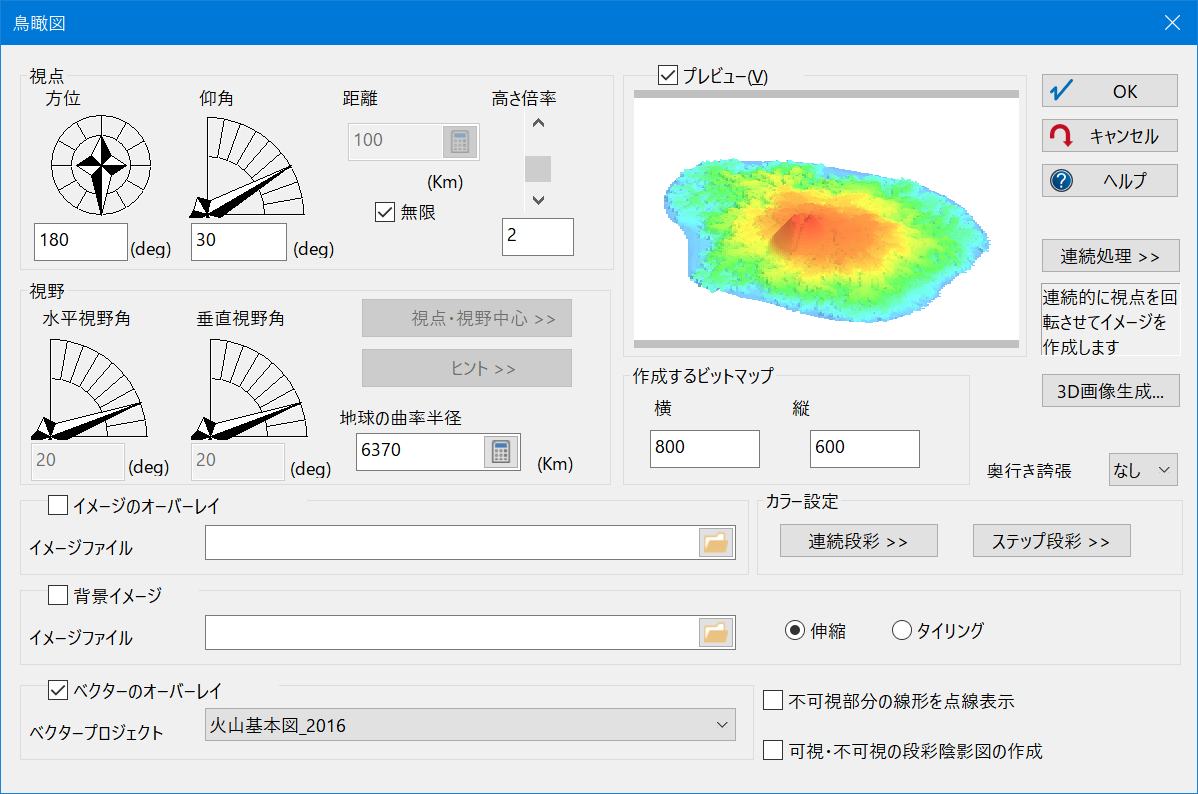

  3. [鳥瞰図]ダイアログボックスが表示されますので、「ベクターのオーバーレイ」チェックをONにし、重ね合わせたいプロジェクト名を指定します。
    設定を行ない＜OK＞ボタンを押して下さい。

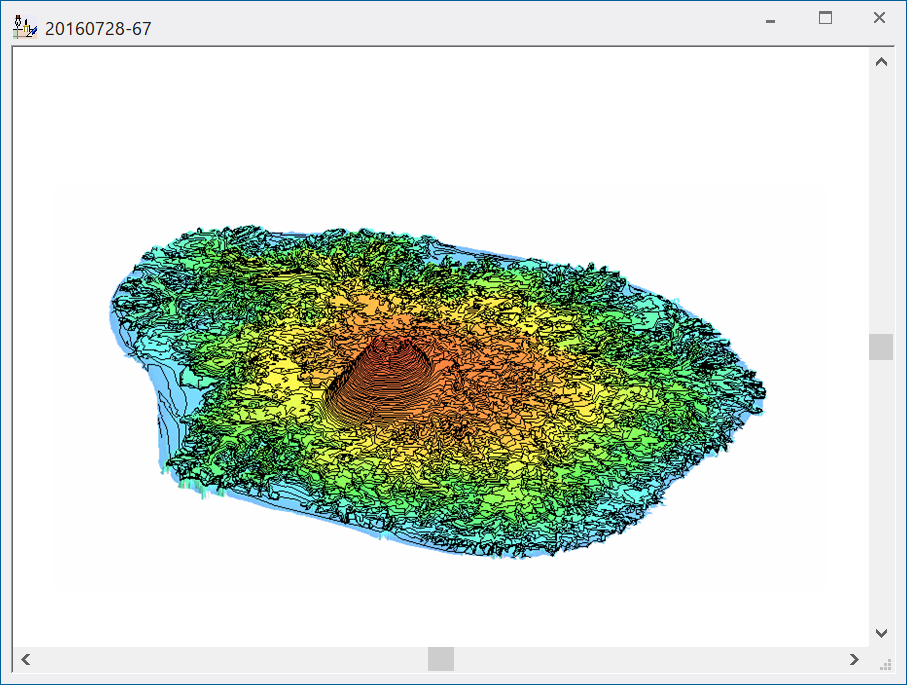

  4. ベクターデータを重ねた鳥瞰図が生成されます。
