図上計測による断面図の作成
数値地図(標高)で取り込んだデータの断面図を作成します。
※プロジェクトに標高メッシュデータが登録されていない状態では断面図を作成できません。
※作成された鳥瞰図からも断面図はできません。
■ 操作方法

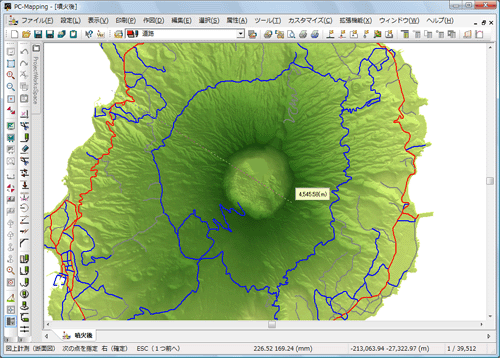

  1. [ツール]-[断面図・縦断図]-[図上計測(断面図)]を選択します。
    クロスカーソルになりますので、断面図を作りたい位置を任意に指定します。

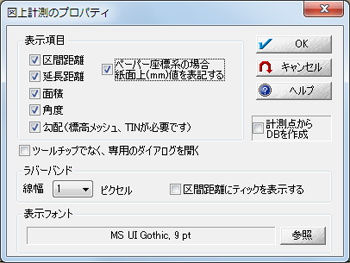

    ※この時ツールチップに表示される項目は、[ツール]-[図上計測]-[図上計測のプロパティ]で設定できます。
    [図上計測のプロパティ]については、ヒント集図上計測 を参照して下さい。

  2. 座標を指定したい場合は、クロスカーソルになった時点でEnterキーを押して下さい。
    [座標指定]ダイアログボックスが表示され、座標を指定できるようになります。

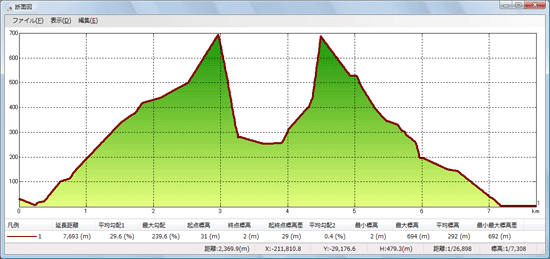

  3. 作成された断面図は[断面図]ウィンドウに表示されます。
    ウィンドウ下部に、断面線の延長距離、平均・最大勾配などがリスト表示されます。

    [断面図]ウィンドウについては、ヒント集断面図ウィンドウについて を参照して下さい。

■ 補足

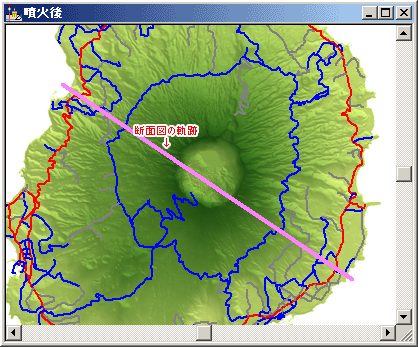

  • 軌跡は、再描画で消える設定にはなっていません。
    [ツール]-[断面図・縦断図]-[図上計測(断面図) 軌跡のクリアー]を実行する必要があります。

  • また、軌跡の描画には、プロジェクトのシステムパレットの「背景強調線形」が使われます。
    状況に応じて変更して下さい。
