[描画パラメーター] DBへ変換/現在のDBから変換
各パラメーターセットに設定されている内容を属性データベースに変換し、編集後の属性データベースをパラメーターセットに戻す機能です。
パラメーターリストの数が多い場合、属性データベースに変換する事でリストの追加、編集等の作業を効率良く行う事ができます。
※このページでは、昭文社様のMAPPLEデジタル地図データを使用しています。
地図使用承認(c)昭文社第48G035号
- ■ 操作方法(DBへ変換)
-
- [プロジェクトエキスパート]-[描画パラメーター]の左側ウィンドウにあるパラメーターセットのうち、データベースに変換するセットを選択します。

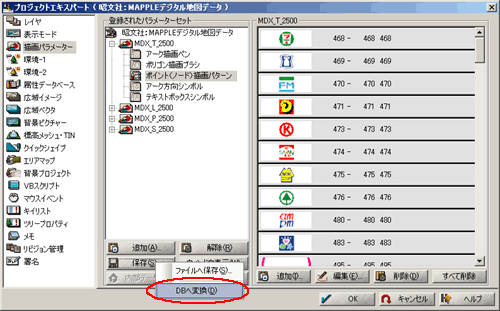

- ＜保存＞ボタンをクリックすると表示される"DBへ変換"を選択します。

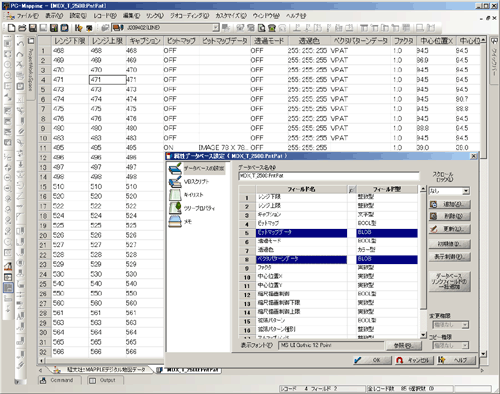

- 描画の設定内容をフィールド、登録されているリストをレコードに変換した、属性データベースが作成されます。
データベースのセルをダブルクリックして、編集を行います。
- 【注意】
- パラメーターの種類により、異なる名前とフィールドの属性データベースが作成されます。
属性データベースを再度、描画パラメーターに登録する場合、データベース名(：コロンの右側の名前、大文字、小文字も関係あり)とフィールドの条件(スタイルを含む)から、どの種類のパラメーターかを識別します。以下の内容を参考にして属性ベースの作成を行って下さい。
| パラメーターセットの種類 | データベース名 | フィールドの条件 |
|---|
| アーク描画ペン | 描画パラメーター名：ArcPen | フィールド1〜6までが必要 |
| ポリゴン描画ブラシ | 描画パラメーター名：PolBrush | フィールド1〜5までが必要 |
| ポイント(ノード)描画パターン | 描画パラメーター名：PntPat | フィールド1〜5までが必要 |
| アーク方向シンボル | 描画パラメーター名：ArcArrow | フィールド1〜5までが必要 |
| テキストボックスシンボル | 描画パラメーター名：TextBox | フィールド1〜5までが必要 |
また、ビットマップデータやベクターパターンデータは、従来(Ver.6)はpcm.exe以下に「temp」フォルダーを作成し、PNGやVPTファイルとして保存していましたが、Ver.7からは「BLOB型」フィールドにデータとして保存されます。
 [フィールド型について] BLOB型
- ■ 操作方法(現在のDBから変換)
-
- 左側ウィンドウにあるパラメーターセットのうち、データベースを登録するセットを選択します。

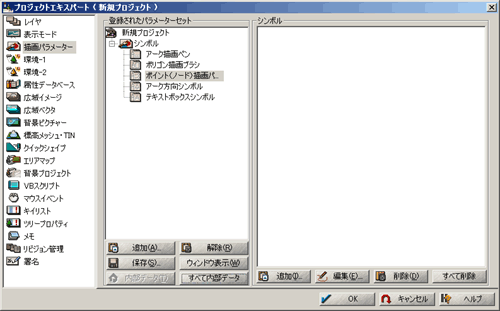

編集後の新しいパラメーターリストを差し替え登録するには、右側ウィンドウの＜すべて削除＞ボタンを押して、既存のパラメーターリストを一旦削除します。

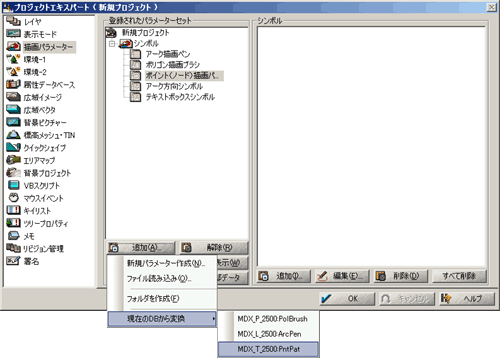

- ＜追加＞ボタンをクリックすると表示される"現在のDBから変換"で登録する属性データベースを指定します。

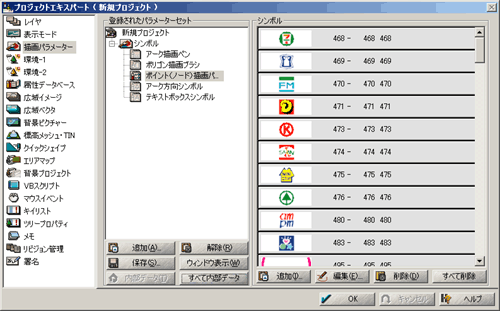

- 編集した描画パラメーターリストが再登録されます。
|
