主描画と従描画
各ベクター要素の描画を行うには、内部属性フィールドに描画用のフィールドを設けて、『主描画』のチェックをONにします。
その際、『従描画』を併用する事で更に多くの描画パターンを扱う事が可能となります。
- ■ 概要
- 主描画と従描画で設定可能な型の一覧は以下の通りです。
| フィールドの型 | アーク | ノード | ポリゴン | ポイント |
|---|
| 主描画 | 従描画 | 主描画 | 従描画 | 主描画 | 従描画 | 主描画 | 従描画 |
| 文字 | | | | | | | | |
| 整数 | ○ | | ○ | | ○ | | ○ | |
| 整数(先行ゼロ) | ○ | | ○ | | ○ | | ○ | |
| 長整数 | | | | | | | | |
| 実数 | ○ | ○ | ○ | ○ | ○ | | ○ | ○ |
| BOol | | | | | | | | |
| 度分秒 | | | | | | | | |
| フォント | | | | | | | | |
| カラー | | ○ | | ○ | | ○ | | ○ |
| 文字サイズ | | | | | | | | |
| マスク | | | | ※ | | | | ※ |
| 文字整列 | | | | | | | | |
| 回転角度 | | | | ○ | | | | ○ |
| サークル表示 | | | | | | | | |
| アーク矢印 | | | | | | | | |
| 日付時刻 | | | | | | | | |
| 文字ボックス | | | | | | | | |
| 縮尺表示制御 | | | | | | | | |
| 注記属性 | | | | | | | | |
| チャート | | | | | | | | |
| 注記属性B | | | | | | | | |
※はDMデータ[拡張パターン]のベクターシンボルの時のみ有効となります。
- ■ アークの場合
-

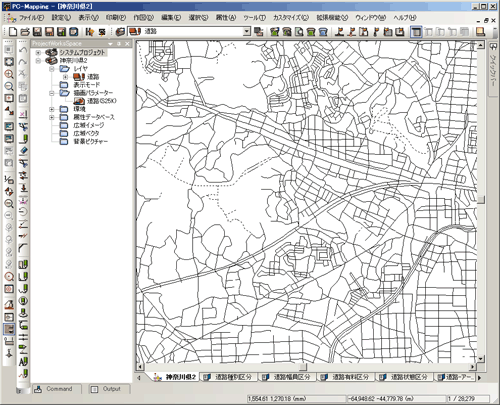

- 【主描画】のみ
- 「参照する描画パラメーターセット」を元に描画が行われます。

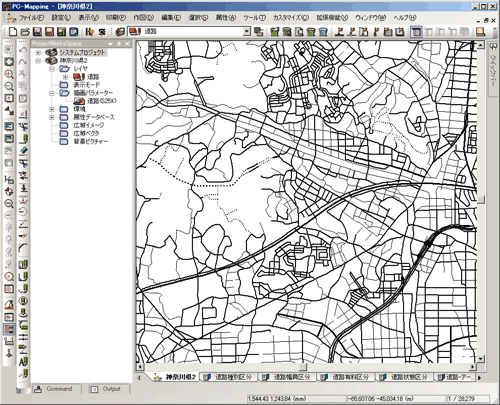

- 【主描画】＋【従描画(実数型)】
- 「参照する描画パラメーターセット」で描画する際、実数型のフィールドを線幅として設定できます。

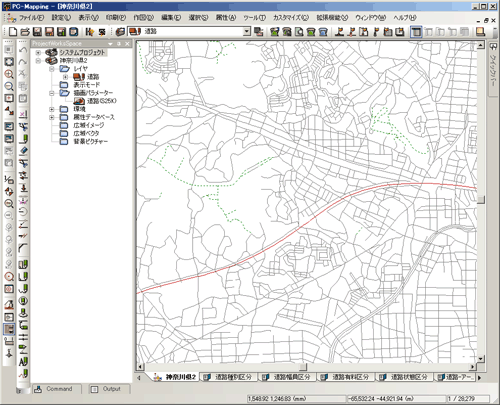

- 【主描画】＋【従描画(カラー型)】
- 「参照する描画パラメーターセット」で描画する際、カラー型のフィールドを線色として設定できます。
- ■ ポイント(ノード)の場合
-

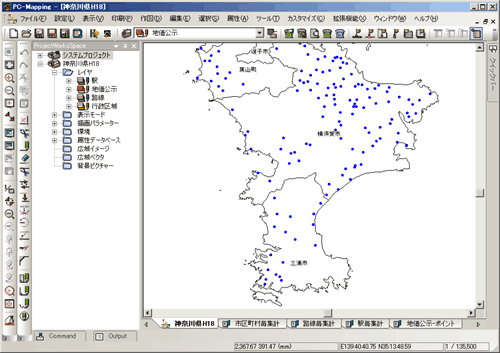

- 【主描画】
- 「参照する描画パラメーターセット」を元に描画の設定がされます。

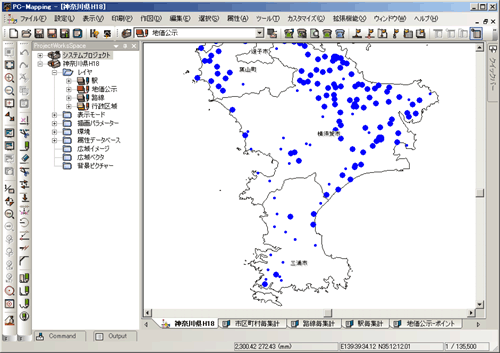

- 【主描画】＋【従描画(実数型)】
- 「参照する描画パラメーターセット」で描画する際、実数型のフィールドをベクターシンボルの描画サイズ(単位mm)として設定できます。
※Ver.6では実数型のフィールドに「従描画」チェックがONの場合、シンボルサイズの『ファクター』として描画に用いられていましたが、Ver.7からは実際の描画サイズとみなされますのでご注意下さい。

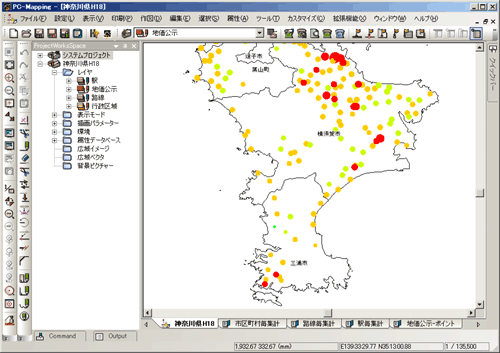

- 【主描画】＋【従描画(カラー型)】
- 「参照する描画パラメーターセット」で描画する際、カラー型のフィールドをシンボル(イメージ及びベクタ)の色として設定できます。

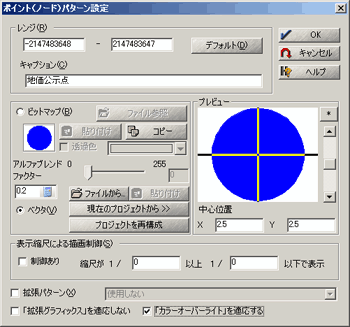

※上記の設定を有効にするには、[参照する描画パラメーターセット]-[ポイント(ノード)パターン設定]ダイアログボックスで、「カラーオーバーライト」を適応するチェックをONに設定します。

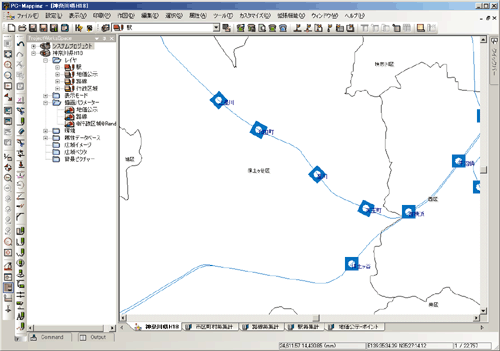

これによりシンボル(イメージ及びベクター)として登録されたパターンを、カラー型フィールドで指定した色に置き換えて描画します。
「カラーオーバーライト」の設定方法については、 カラーオーバーライト を参照して下さい。
- 【主描画】＋【従描画(回転角度型)】
- 「参照する描画パラメーターセット」で描画する際、回転角度型のフィールドをベクターシンボルの回転角度として設定できます。
- ■ ポリゴンの場合
-

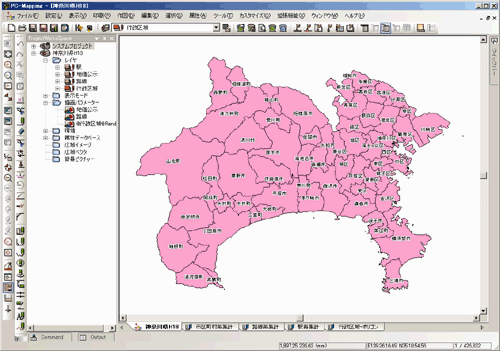

- 【主描画】
- 「参照する描画パラメーターセット」を元に描画の設定がされます。

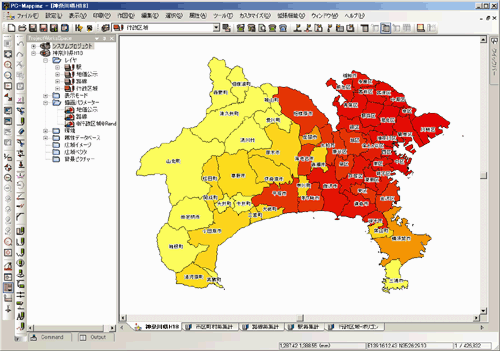

- 【主描画】＋【従描画(カラー型)】
- 「参照する描画パラメーターセット」で描画する際、カラー型のフィールドをポリゴンの色塗りとして設定できます。
|
