カラーオーバーライト
(ポイント・ノード)パターン設定で"「カラーオーバーライト」を適応する"がONで、従描画キーにカラー型が設定されている場合、ビットマップ及びベクターシンボルとして登録されたパターンに関しては、カラー型フィールドで指定された色に置き換えられて描画されます。
ビットマップやベクターシンボルをポイントやノードに表示する方法については、以下のヒントを参照して下さい。
 ポイント(ノード)描画パターンの設定(1) ベクターシンボルの場合
ポイント(ノード)描画パターンの設定(2) ビットマップシンボルの場合
- ■ 設定方法
-
- 以下のように、ノードにベクターシンボルを表示するよう設定してあるとします。

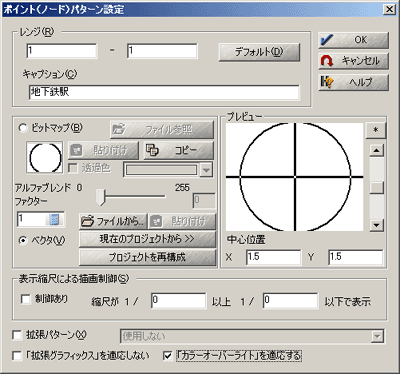

- 描画パラメーターの[ポイント(ノード)パターン設定]ダイアログボックスで、[「カラーオーバーライト」を適応する]チェックをONにします。

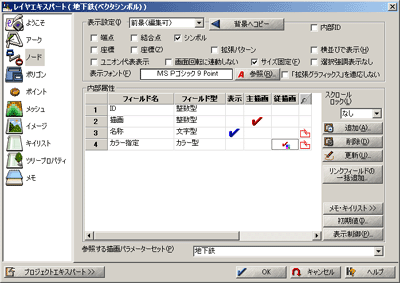

- ノードの内部属性にカラー型を設定します(ここではDB側でカラー型のフィールドを作成・他フィールド参照リンクを行っています)。
[従描画]にチェックを入れます。

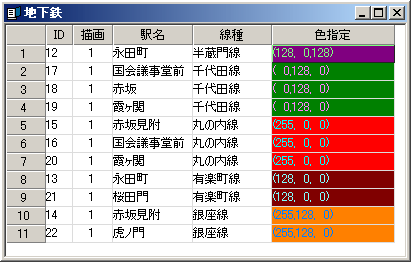

▼ ノードの「ID」をキーとして「地下鉄」DBの「色指定」フィールドを参照

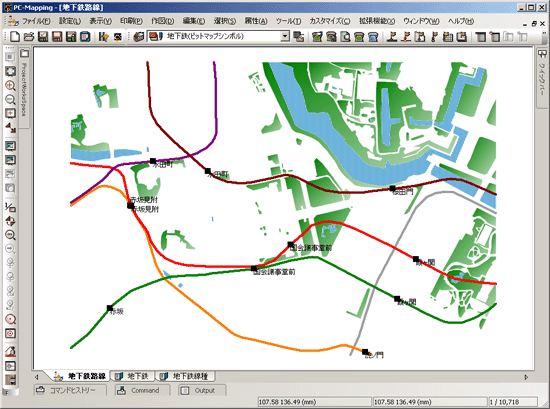

- 1.では白丸だったベクターシンボルが、カラー型フィールド「カラー指定」のカラー値で塗りつぶされているのが確認できます。
- 同様にして、ノードにビットマップを表示するよう設定してあるとします。

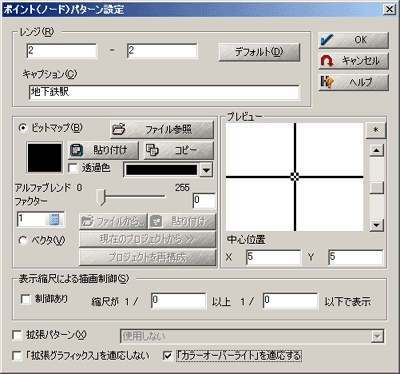

- 描画パラメーターの[ポイント(ノード)パターン設定]ダイアログボックスで、[「カラーオーバーライト」を適応する]チェックをONにします。
- 3.のベクターシンボルのノード内部属性の設定と同じくカラー型フィールドを作成し、[従描画]にチェックを入れます。
ビットマップが、カラー型フィールド「カラー指定」のカラー値で塗りつぶされているのが確認できます。
- ■ 補足
-
| 【ベクターシンボルの場合】(例：オーバーライトのカラー値(255,0,0)) | ｶﾗｰｵｰﾊﾞｰﾗｲﾄ適応後 |
 | ベクターシンボル作成時に、ポリゴンのソリッド塗りつぶし(例：255,255,255)をした場合 |  |
| ベクターシンボル作成時に、ポリゴンのソリッド塗りつぶしをしない場合 |  |
| 【(モノクロ)ビットマップの場合】(例：オーバーライトのカラー値(255,0,0)) | ｶﾗｰｵｰﾊﾞｰﾗｲﾄ適応後 |
| [ポイント(ノード)パターン設定]ダイアログボックスで、「透過色」を指定する事ができます。 | |
 | | |
|
