【正規化】図郭四隅を基準点にして
スキャナによって計測基図を読み込む場合、原稿の傾きや紙の伸縮によって歪みが発生します。
そのため、より正確な図面を作成するために、生じてしまった歪みを補正する必要があります。
このような時に、スキャナーで読み込んだイメージデータから必要な部分だけを切り出して、それを指定されたサイズに調整する事を「イメージデータの正規化」といいます。
■ 図郭四隅を基準点にして正規化を行う
スキャナーで読み込んだイメージデータから必要な部分だけを切り出し、指定された四隅点と入力されたサイズから、原稿の傾きや紙の伸縮によって発生した歪みを補正します。

■ 準備
ここでは、1/2500都市計画図を計測基図とし、解像度150dpiでスキャナー読み込みします。
この時、スキャナーで読み込んだイメージデータの四隅が表示されているか確認します。
また、PC-MAPPINGが読み込む事ができるイメージデータには何種類かありますので、その中から保存するイメージデータの種類を選択して下さい。

■ 操作方法
  1. [ホーム]-[開く]を実行すると[開く]ダイアログボックスが表示されますので、「ファイルの種類」ドロップダウンリストから「すべてのイメージファイル」を選択します。

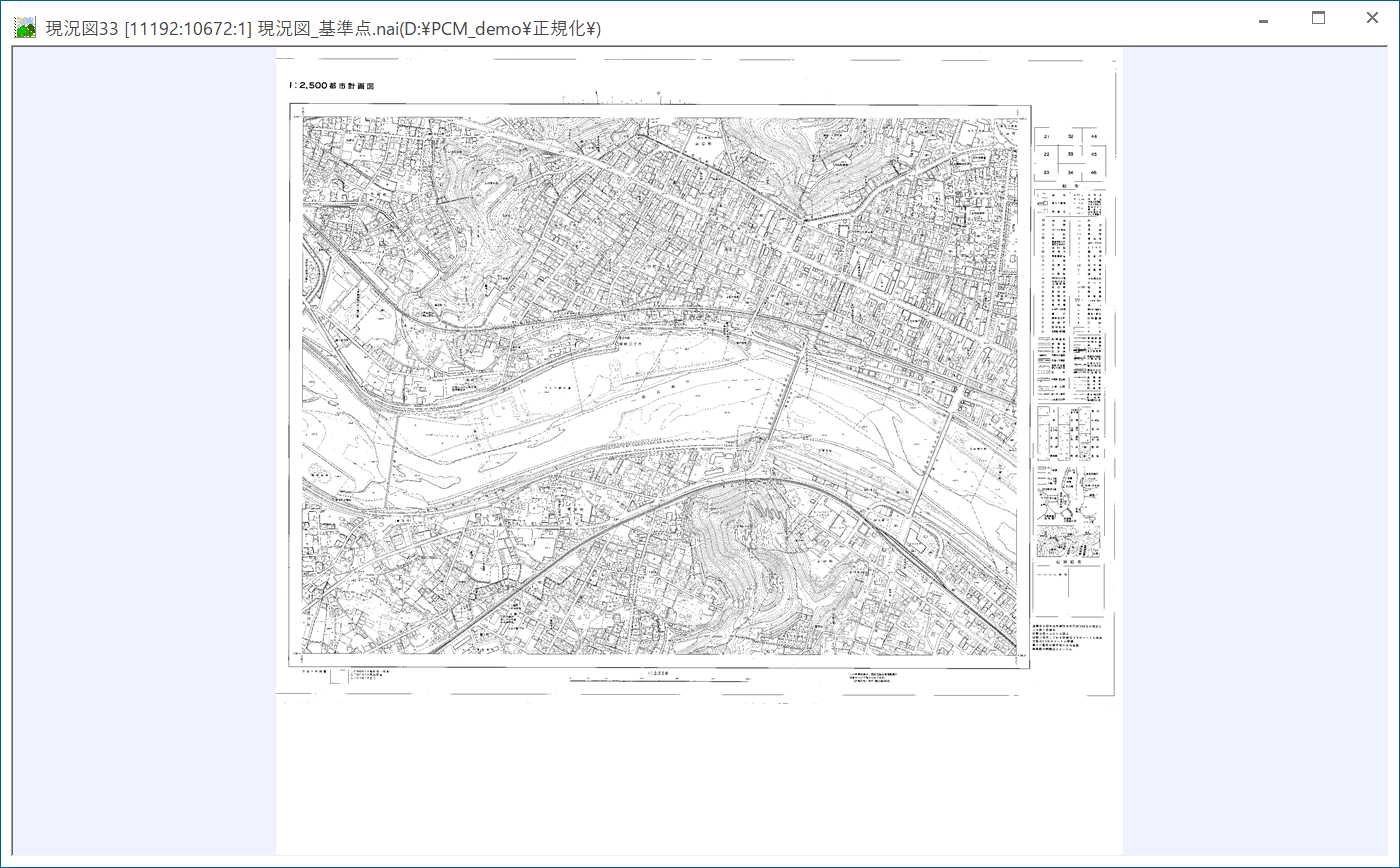

  2. 正規化するイメージデータを選択して、＜開く＞ボタンをクリックします。

  3. 正規化すると左下になる四隅点を[表示]-[拡大]で大きく拡大します。

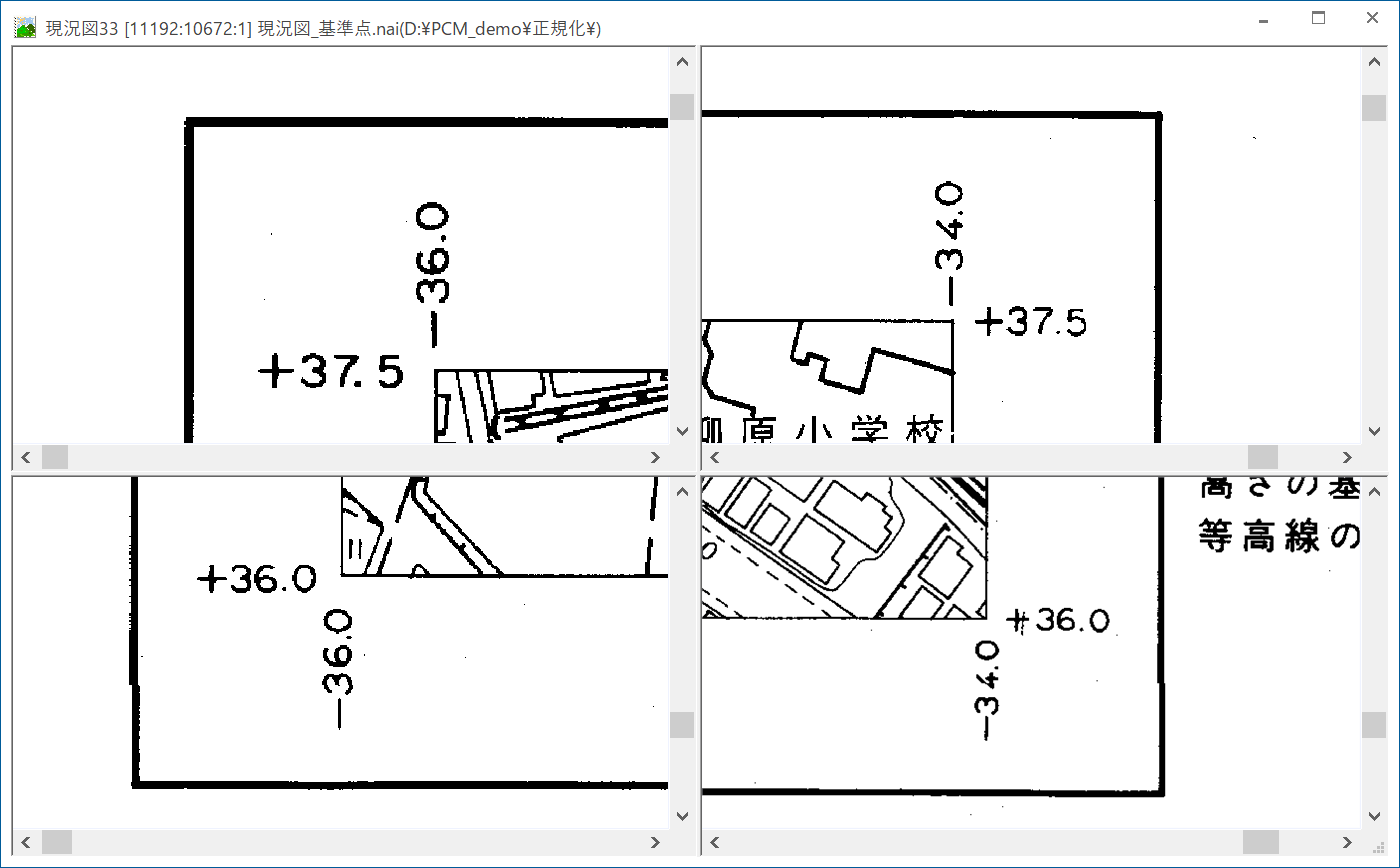

    この時、[ウィンドウ]-[ウィンドウ分割]メニューでウィンドウを四分割し、四隅に対応させて表示すると操作しやすくなります。
    正規化基準点処理(4分割表示、保存)

  4. [イメージ]-[正規化(基準点)]-[左下基準点]をクリックし、左下の基準点をスナップします。

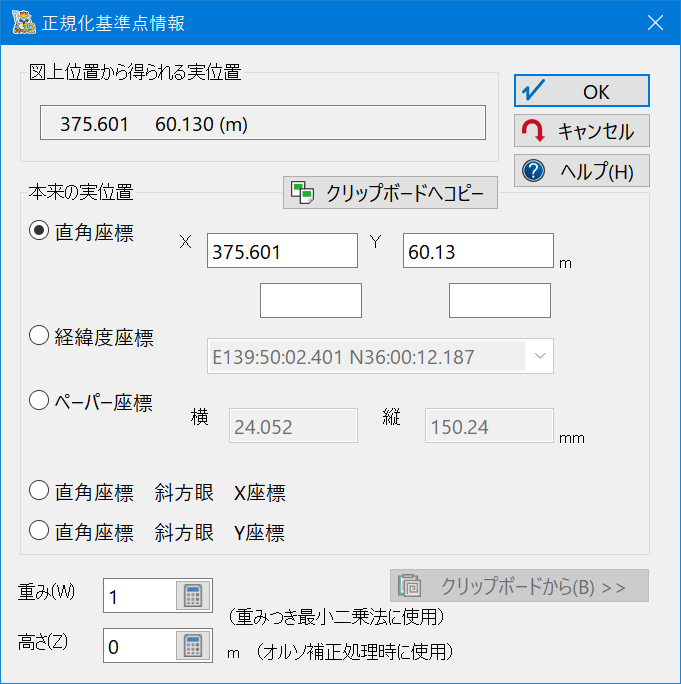

    ※正方眼の図面を四隅を使って正規化する場合は、正規化基準点をセットする時に表示される[正規化基準点情報]ダイアログボックスに座標値を入力する必要はありません。

  5. 同様に、[イメージ]-[正規化(基準点)]-[左上基準点] 、[イメージ]-[正規化(基準点)]-[右下基準点] 、[イメージ]-[正規化(基準点)]-[右上基準点]をクリックして四隅点をスナップします。

    ※[イメージ]-[正規化(基準点)]-[基準点領域表示]を実行すると、赤いラインで基準点領域が表示されますので、上下左右の位置が間違っていないか確認できます。

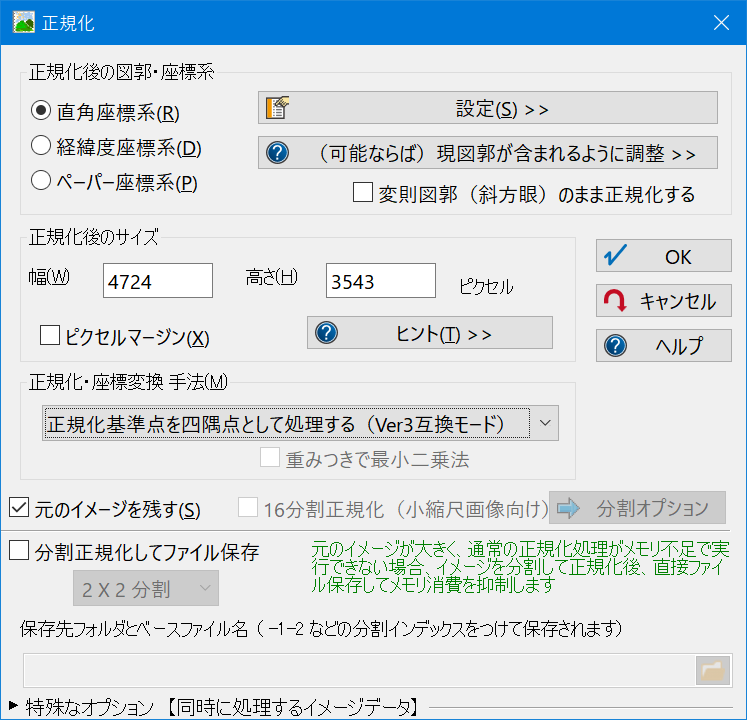

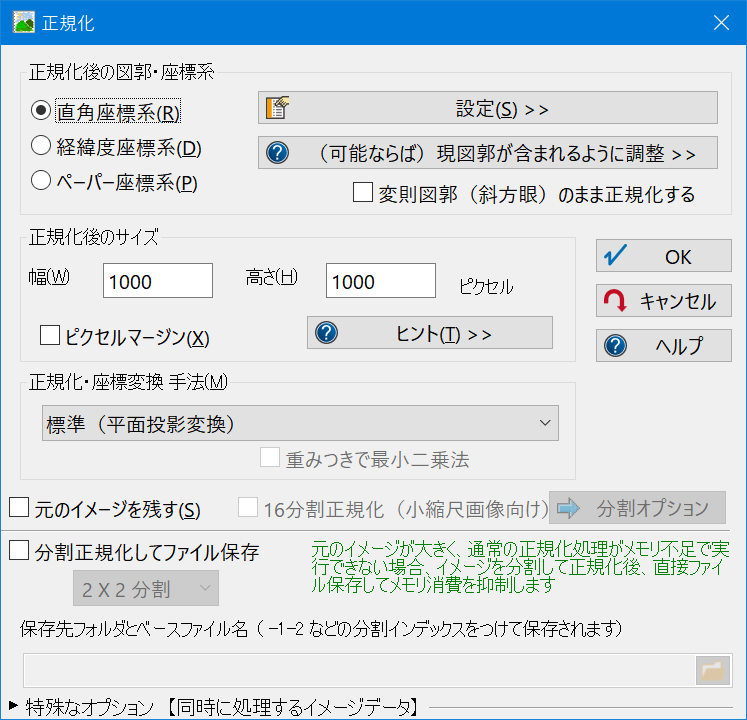

  6. [イメージ]-[正規化(基準点)]-[正規化実行]を実行すると、[正規化]ダイアログボックスが表示されます。

  7. [正規化後の図郭・座標系]の[直角座標系]ラジオボタンを選択し、＜設定＞ボタンをクリックします。

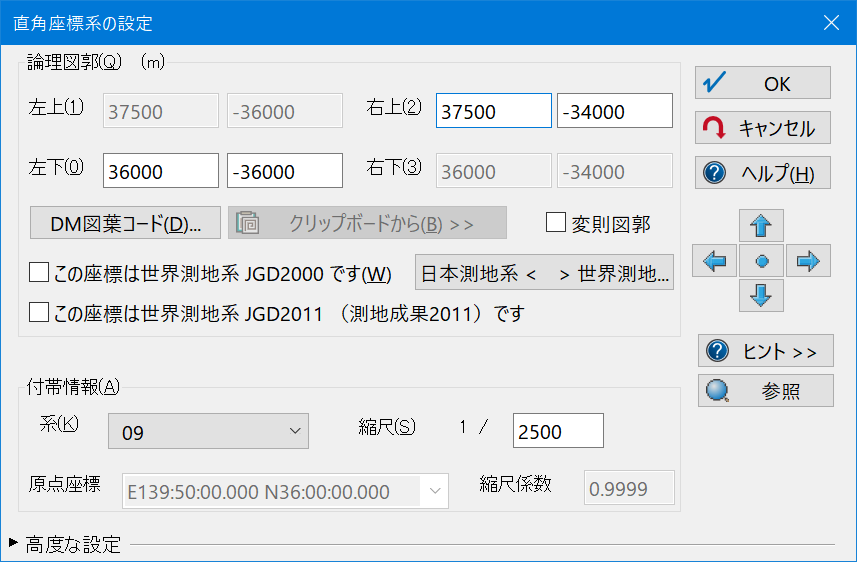

  8. [直角座標系の設定] ダイアログボックスが表示されます。
    正規化後の図郭(左下・右上のみ座標値を入力)の設定を行います。
    ＜OK＞ボタンをクリックします。

  9. [正規化]ダイアログボックスに戻ります。
    続いて、「正規化後のサイズ」の＜ヒント＞ボタンをクリックします。

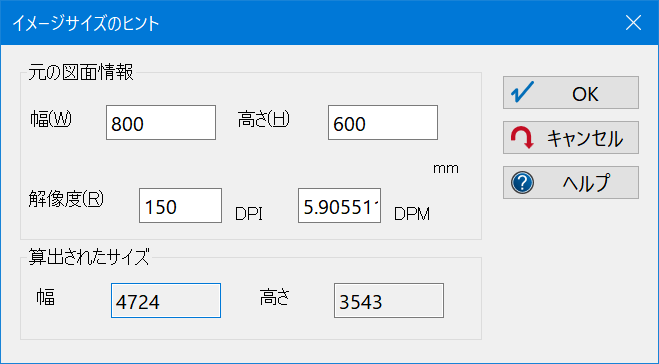

  10. [イメージサイズのヒント]ダイアログボックスが表示されます。
    [直角座標系の設定]ダイアログボックスで入力した情報から、正規化後の図面幅[mm]、高さ[mm]の情報と解像度が表示されます。
    ＜OK＞ボタンをクリックします。

  11. [正規化]ダイアログボックスに戻ります。

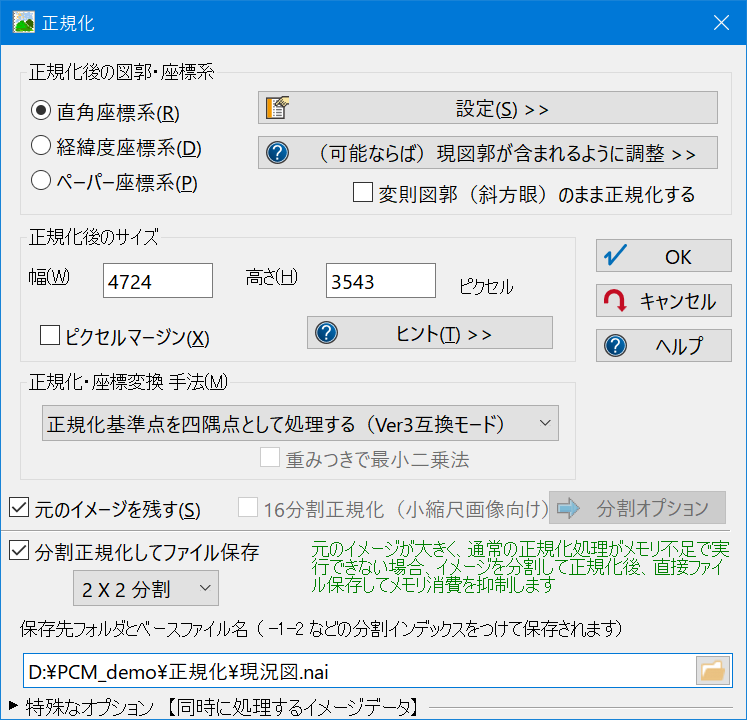

    [正規化・座標変換 手法]は、今回は＜正規化基準点を四隅点として処理する(Ver3互換モード)＞を設定します。
    [元のイメージを残す]チェックボックス
    チェックがONの場合、元のイメージを残して処理を行います。
    正規化されたイメージは新規ウィンドウで表示されます。
    [分割正規化してファイル保存]チェックボックス
    元のイメージが大きく、通常の正規化処理がメモリ不足で実行できない場合、イメージを分割して正規化後、直接ファイル保存してメモリの消費を抑制します。
    チェックがONの場合、分割数が選択できますので、ベースファイル名と保存先フォルダーを指定すると、分割されたイメージにインデックスを付けて保存します。
    【設定例】
    下図のように、「分割数：2×2分割」として実行すると、保存先には4つのイメージが保存されます。

    これらのイメージを[プロジェクトエキスパート]-[広域イメージ]パネルでタイル上に並べると、正規化され位置座標が合っている事が確認できます。
    広域イメージの利用

  12. 各種設定が完了したら、[正規化]ダイアログボックスの＜OK＞ボタンを押して下さい。

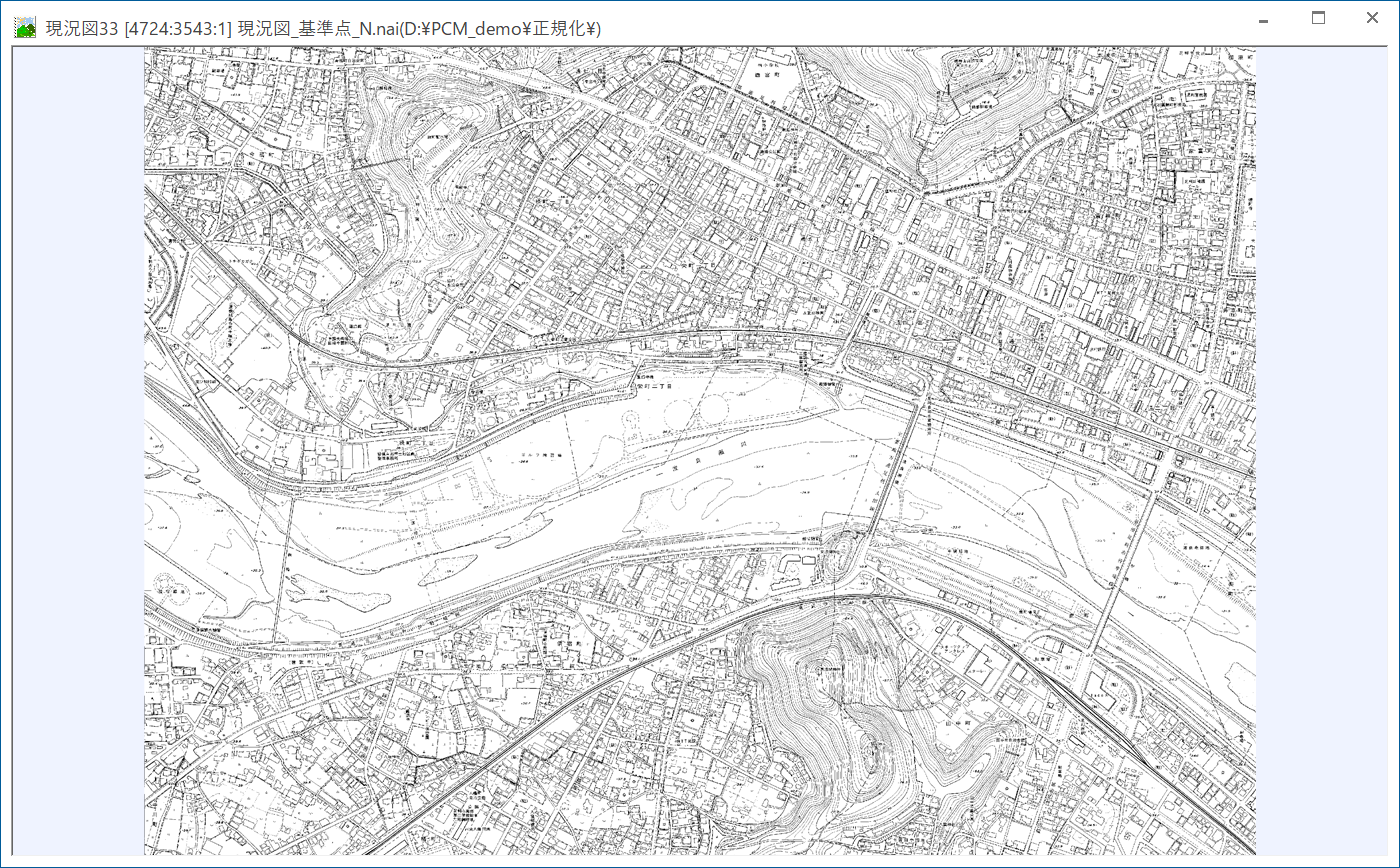

    正規化が実行されます。

■ 特殊なオプション

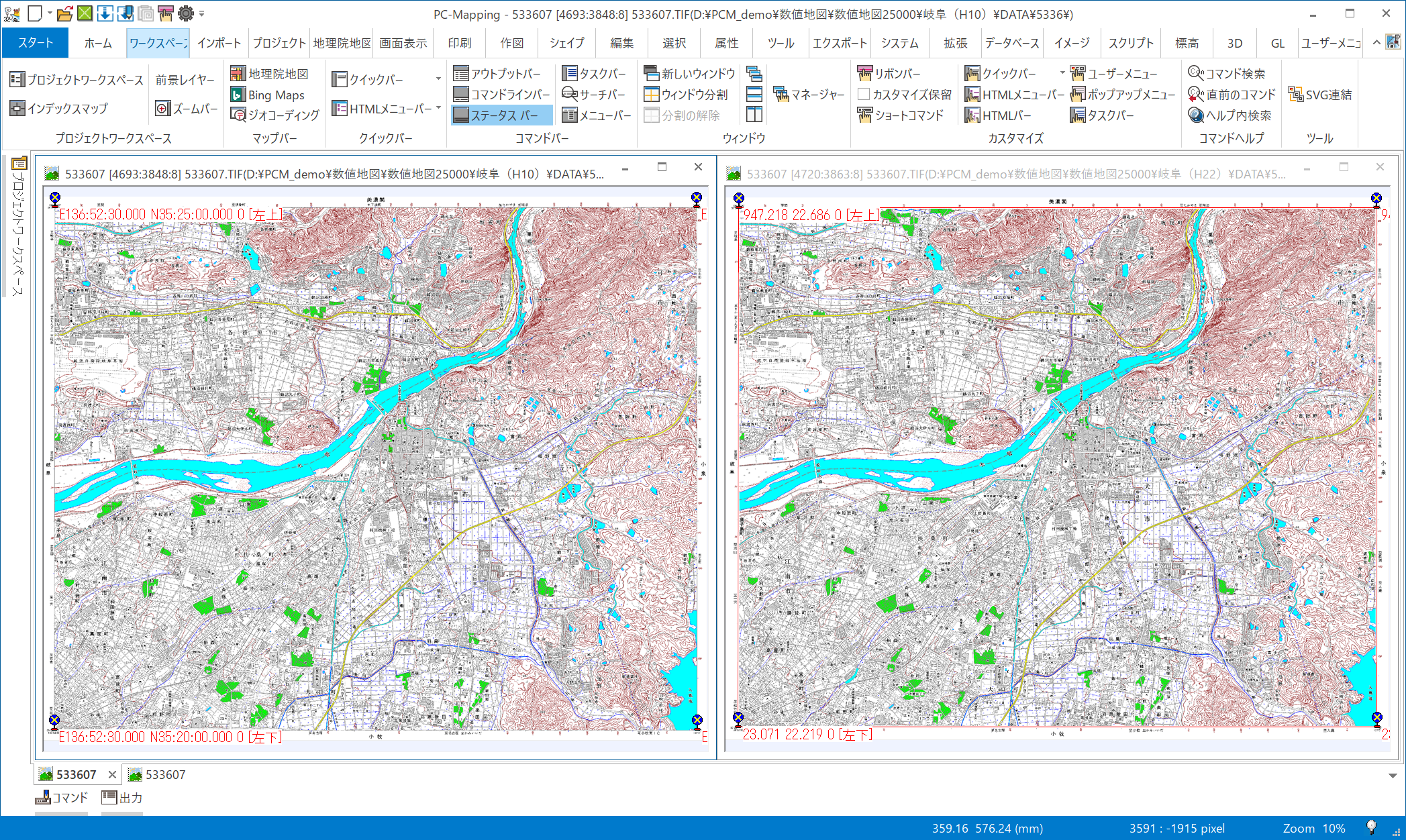

  1. 以下のように、基準点の位置も座標値も同じ2つのイメージデータが読み込まれているとします。
    左側のイメージに対しては、基準点とそれぞれの正しい座標値が入力されていますが、右側のイメージの基準点位置には座標値は設定していません。

  2. ここで正規化を行いますが、同じ座標情報を使って、基準点位置のみしか設置していない右側のイメージも同時に正規化する事ができます。

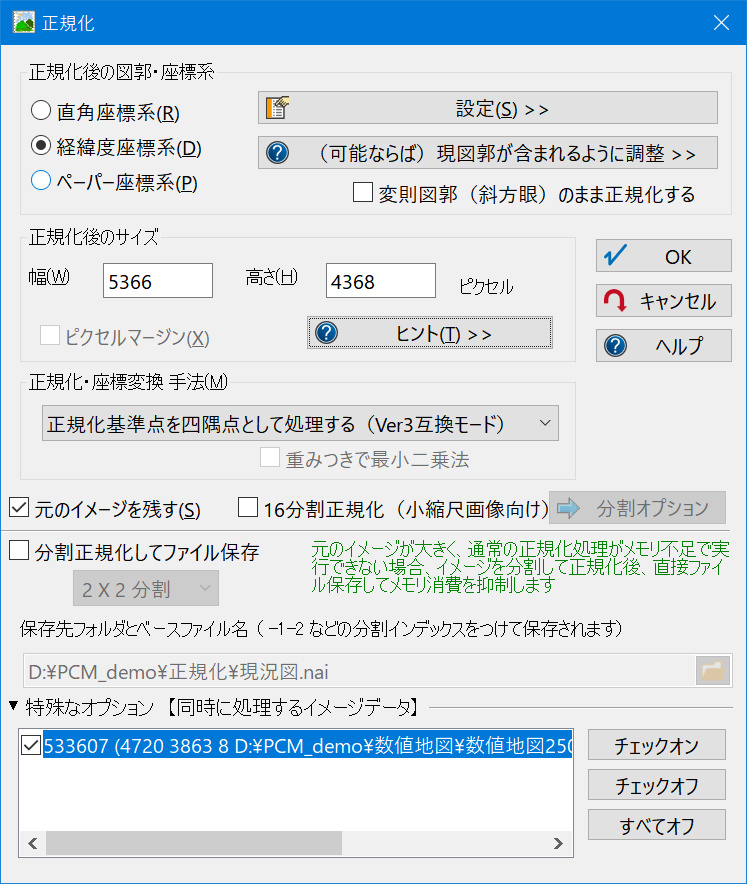

    特殊なオプション【同時に処理するイメージデータ】
    リストには、既に読み込まれているイメージデータが表示されます。
    現在設定している座標系や座標値、基準点を使い、同時に処理するイメージを複数選択する事ができます。

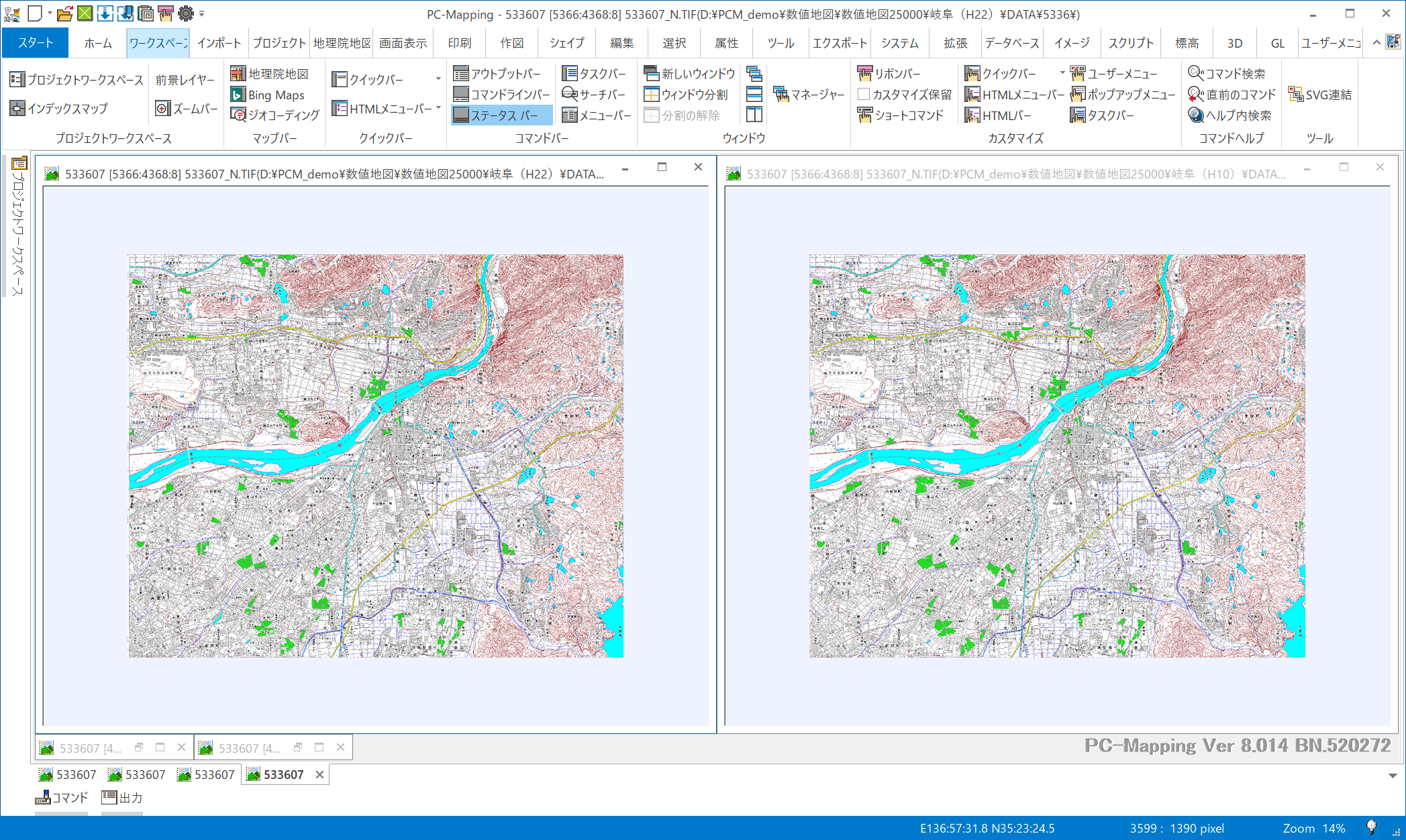

  3. オプションにチェックを入れ、正規化を実行すると、座標値を入力していないイメージも正規化されます。
