DM図式の変更
DMインポート、JSP-SIMA DMインポートで作成したプロジェクトには、各縮尺の図式規定に沿った描画パラメーター(※)が設定されています。
(※) DMデータインポート(拡張キットの「DMデータ」も同様)では、作業規程の準則(付録７ 公共測量標準図式) (平成23年3月31日 12月26日一部訂正) に準拠した描画パラメーターを使用しています。
そのため、上記以外の縮尺レベルの図式は登録されません。
これらは、標準では黒色ですが、描画パラメーターの設定を変更する事で任意の色に変える事ができます。
■ 設定方法

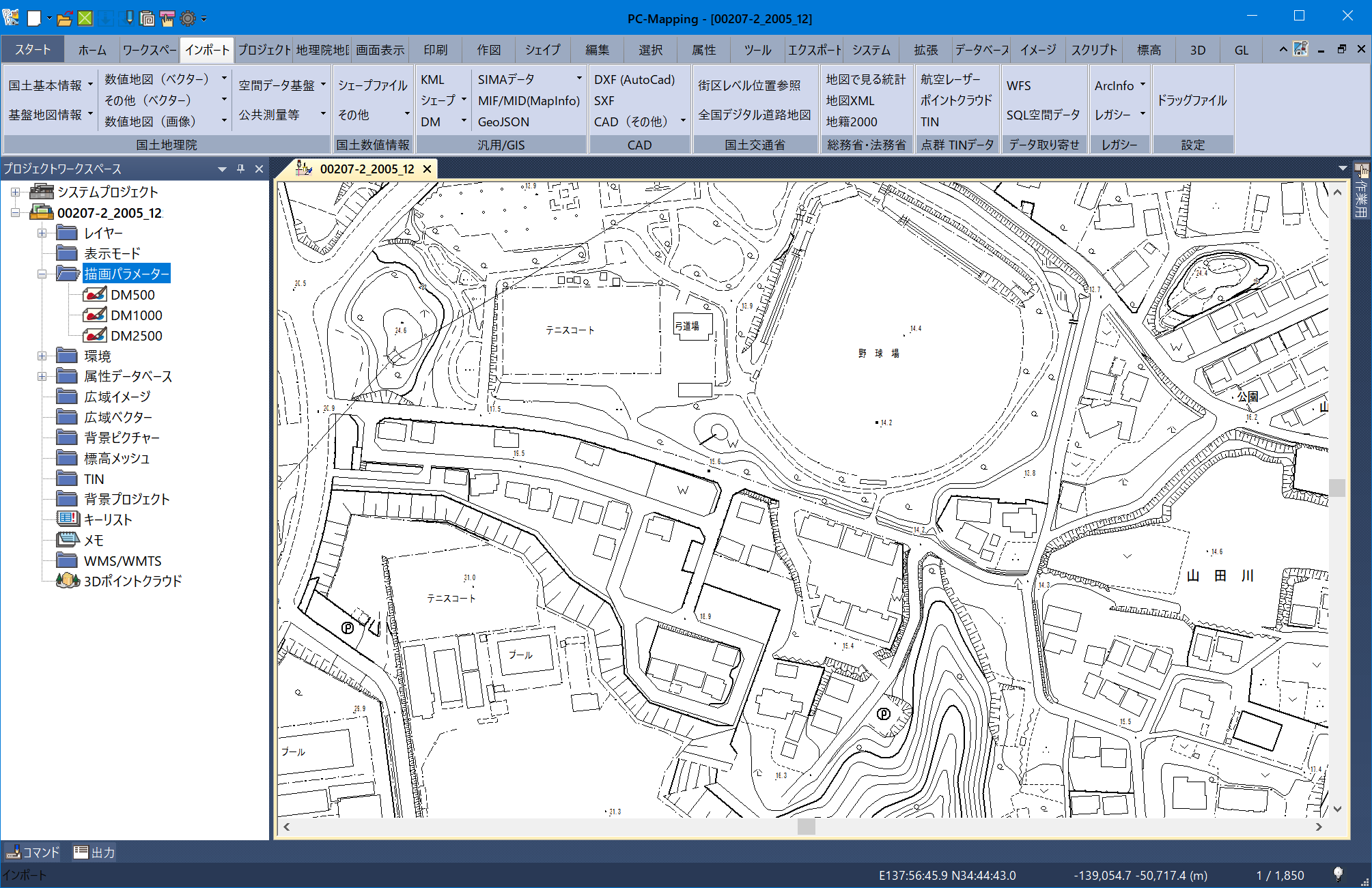

  1. [インポート]-[汎用/GIS]-[DM]-[DM(ディジタルマッピングデータ)]を実行します。

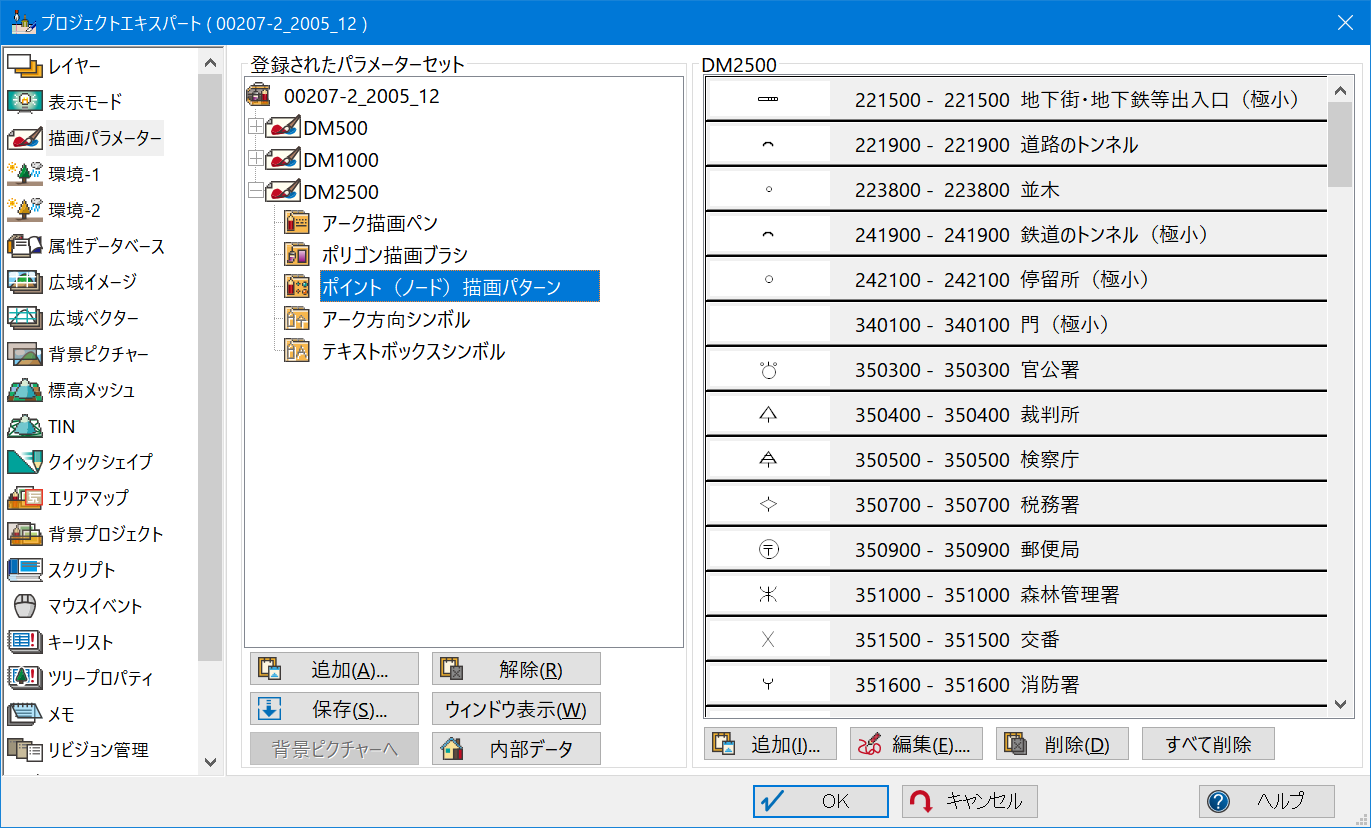

    すると、以下のように作成されたプロジェクトに3つの描画パラメーターが自動生成されます。

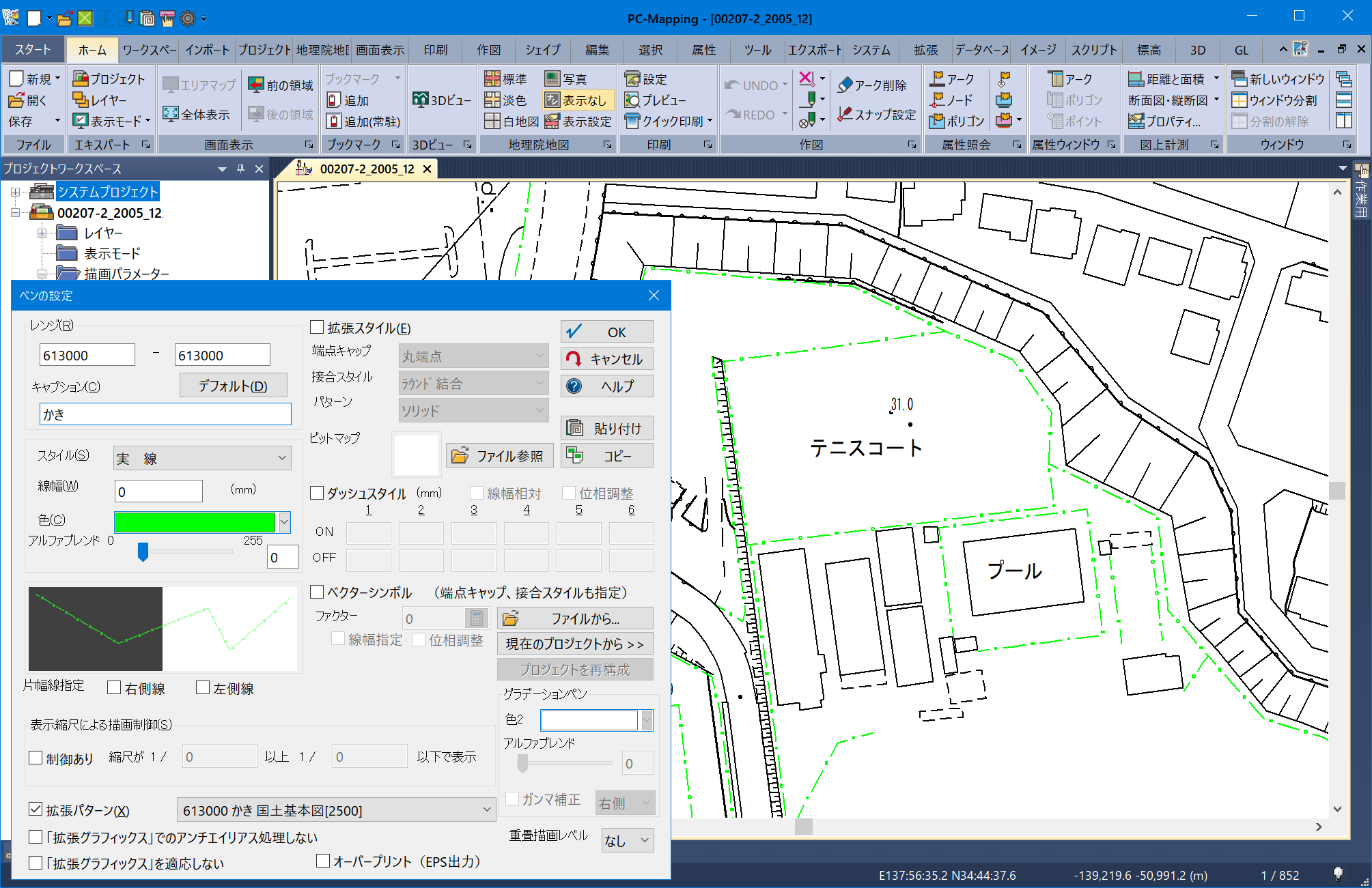

  2. アークの色を変更します。
    描画色の変更の仕方は、通常のプロジェクトの場合と同じです。

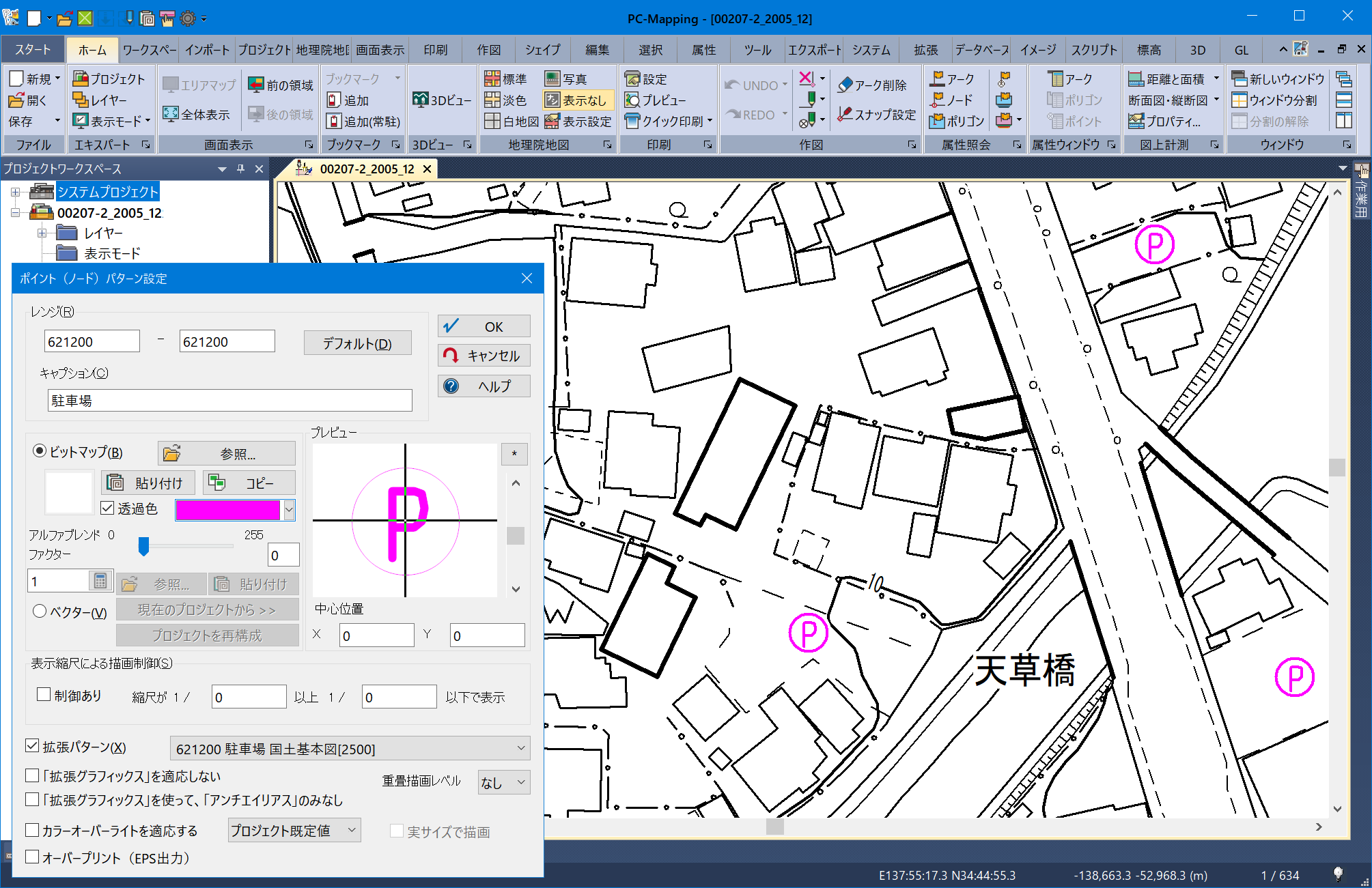

  3. シンボル(ポイント)の色を変更します。
    [透過色]のチェックをONにして、色を指定します。

■ 補足
描画色の一括変更
描画色を一括で変更する場合は、以下のような方法で実行して下さい。
  1. 描画パラメーターをNDVにして変換処理を行う。
    ヒント集[描画パラメーター]DBへ変換/現在のDBから変換
  2. pcm.iniを編集する。
    ヒント集Pcm.iniファイル①
    ※iniファイルでDMデータの描画色指定があっても、描画パラメーターのペン設定で黒以外の設定がある場合はその色を優先します。

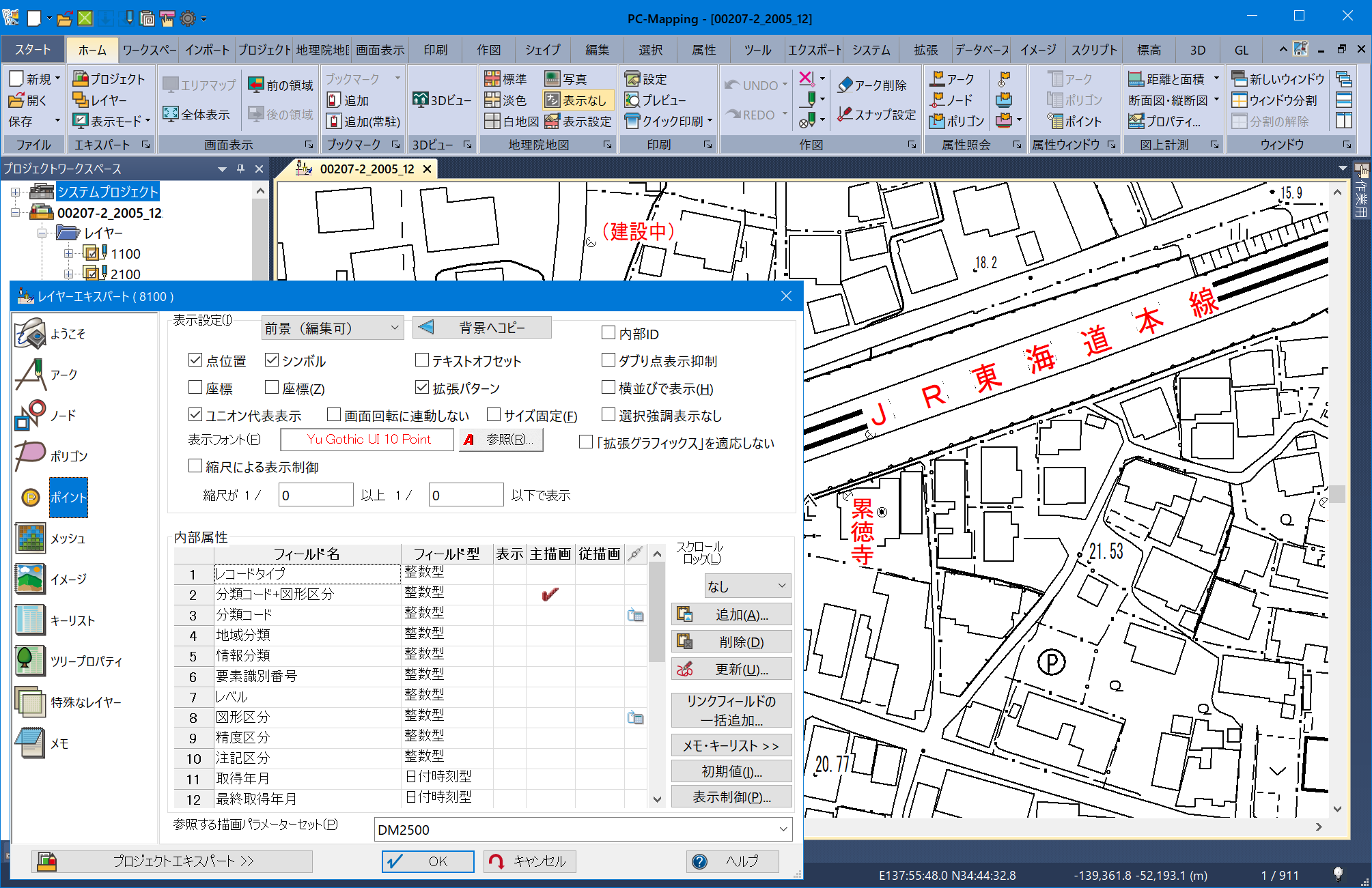

注記文字色の変更
注記文字の色は、ポイントの「表示フォント」の色で変更できます。

シンボルマスクの一括OFF

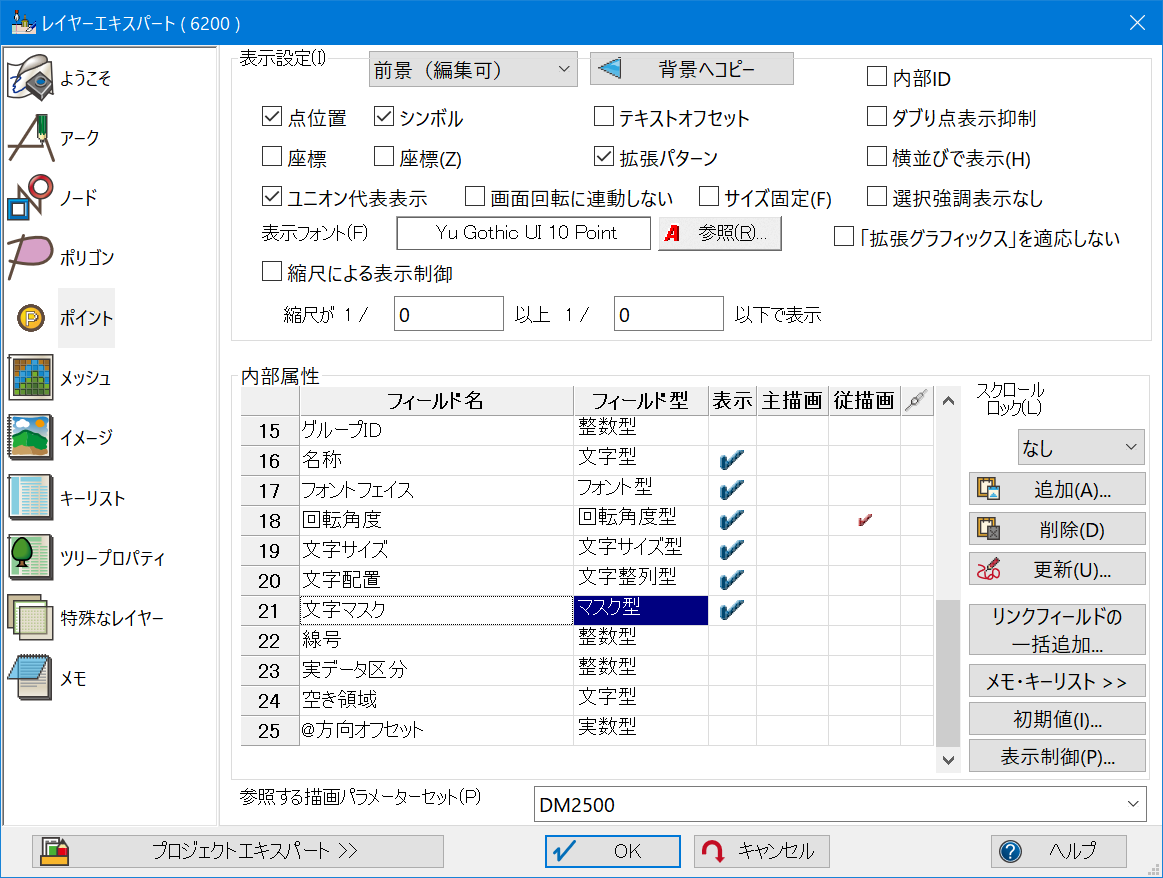

記号(シンボル)のマスクを外したい場合は、ポイント内部属性「文字マスク」フィールド(マスク型)の「従描画」チェックをONにします。

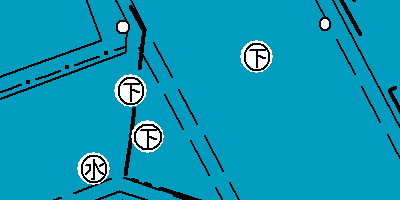

▼設定変更前

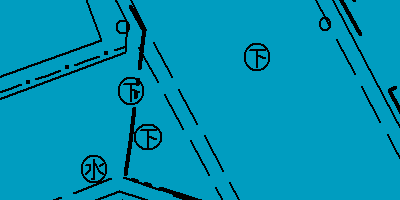

▼設定変更後
