【レイヤー描画設定】ポイント描画設定
Ver.7で新設された「レイヤー描画設定機能」では、カラー型や実数型の属性フィールドを組み合わせて描画を行います。
ポイント描画設定の場合、一つの専用設定ダイアログから、「パターン種別」・「サイズ」・「カラー」について、それぞれ指定したキーフィールドの値に応じた描画設定を一括で行う事ができます。
■ サンプル
サンプルプロジェクト[param20.zip(約60KB)]をダウンロードする
アーク描画設定.pcm：サンプルプロジェクト

■ 操作方法
  1. 次のような『地価公示点』ポイントがあるとします。
    属性テーブルには、次のフィールドがあります。
    フィールド名スタイル
    ID整数型ポイントのID
    公示価格整数型
    地積整数型
    駅からの距離整数型
    法規制文字型
    建ぺい率整数型
    容積率整数型
    公示価格001整数型「公示価格」を1000で割った値
    地積Rank整数型「地積」を6段階でランク化した値
    駅からの距離Rank整数型「駅からの距離」を6段階でランク化した値
    (「駅からの距離」の値が小さい方は細かく、大きい方は粗く分類)
    ▼「公示価格001」を主描画、参照描画パラメーターセット「PointA」で描画してあります。

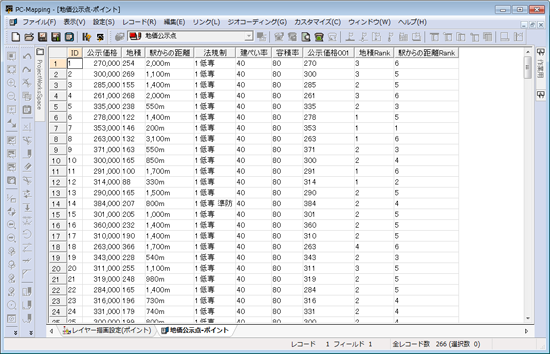

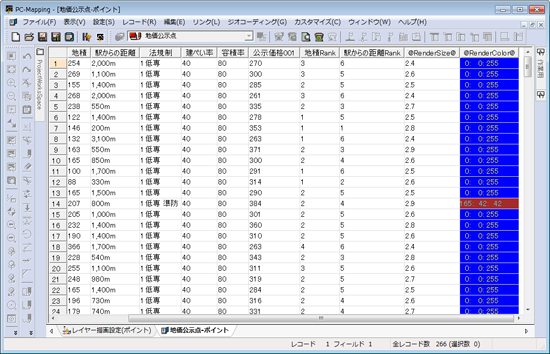

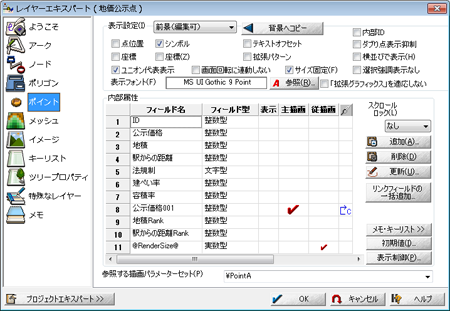

    ▼属性テーブル(ポイント内部属性)

  2. [設定]-[レイヤー描画設定]を実行します。

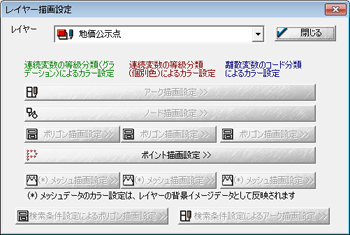

    [レイヤー描画設定]ダイアログボックスが表示されます。

  3. ＜ポイント描画設定＞ボタンを押して、[3変数カラーパターン]ダイアログボックスを開きます。
    [3変数カラーパターン]ダイアログでは、ポイント描画の「パターン種別」・「サイズ」・「色」を同時に設定する事ができます。

  4. 設定が終了したら、＜OK＞ボタンで[3変数カラーパターン] ダイアログボックスを閉じ、＜閉じる＞ボタンで[描画設定]ダイアログボックスを閉じます。

  5. [3変数カラーパターン]ダイアログボックスで設定した内容を反映して、ポイントが描画されます。

  6. いくつかの例を実行してみます。

■ 例(1)：「パターン種別」+「サイズ(連続変数処理)」で描画

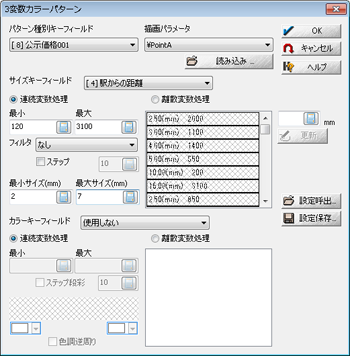

  1. 「公示価格001」でパターン種別を、「駅からの距離」でサイズを指定して描画する場合、次のように設定します。
    [パターン種別キーフィールド]
    公示価格001：ポイント描画パターンのキーとなるフィールドを指定します。
    主描画のフィールドになります。
    [描画パラメーター]
    PointA：参照する描画パラメーターセットを指定します。
    [サイズキーフィールド]
    駅からの距離：描画パターン・サイズのキーとなるフィールドを指定します。
    [処理]
    「連続変数処理」を選択
    ※「連続変数処理」と「離散変数処理」については、「■ 補足」を参照して下さい。
    [最小サイズ(mm)]～[最大サイズ(mm)]
    2～7：実際に描画するサイズの大きさ(mm)を指定します。
    [カラーキーフィールド]
    使用しない

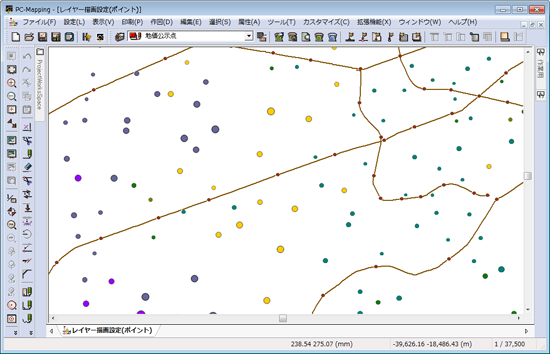

  2. 次のように、「公示価格001」のパターン種別が、「駅からの距離」の値を反映したサイズで描画されます。


    「パターン種別」の[パターン種別キーフィールド]で指定したフィールドが主描画のフィールドに、[描画パラメーター]が「参照する描画パラメーターセット」に設定されます。
    また、新たに「@RenderSize@」(実数型)が作成されて従描画のフィールドに設定されます(＜表示設定＞欄の「点位置」のチェックOFF、「シンボル」のチェックONとしておきます)。
    【自動生成される描画用キー】

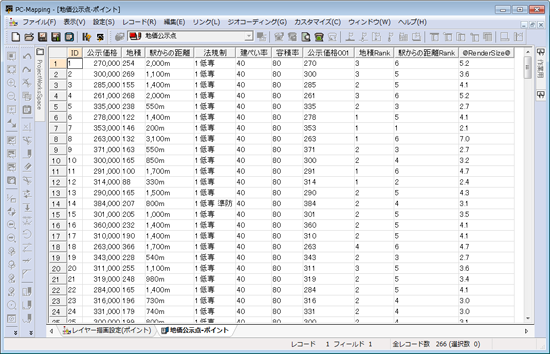

    ポイントの内部属性には
    • @RenderSize@：実数型(従描画)
    が新設され、「サイズキーフィールド」で設定したフィールド(ここでは、「駅からの距離」)の値を元にサイズの値が決められています。

■ 例(2)：「パターン種別」+「サイズ(連続変数処理)」+「色(離散変数処理)」で描画
「容積率」でパターン種別を、「公示価格」でサイズを、「法規制」でカラーを設定して描画します。
今、「容積率」の値には、80、100、150、200、300の5種類があります。描画パラメーターセット「PointD」は次のようになっています。

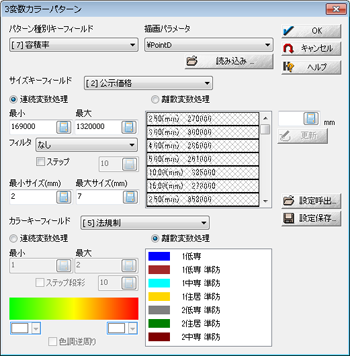

  1. [3変数カラーパターン]ダイアログで次のように設定します。
    [パターン種別キーフィールド]
    容積率
    [描画パラメーター]
    PointD
    [サイズキーフィールド]
    公示価格
    [処理]
    「連続変数処理」を選択
    ※「連続変数処理」と「離散変数処理」については、「■ 補足」を参照して下さい。
    [最小サイズ(mm)]～[最大サイズ(mm)]
    2～7：実際に描画するサイズの大きさ(mm)を指定します。
    [カラーキーフィールド]
    法規制：色のキーとなるフィールドを指定します。
    [処理]
    「離散変数処理」を選択
    ※「連続変数処理」と「離散変数処理」については、「■ 補足」を参照して下さい。

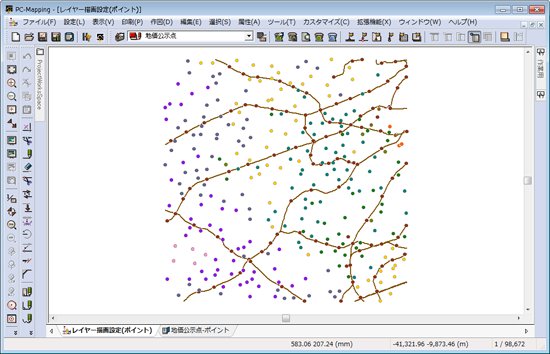

  2. 次のように、「容積率」のパターン種別が、「公示価格」を反映したサイズで、「法規制」によって色別に描画されます。


    [パターン種別キーフィールド]で指定したフィールドが主描画のフィールドに、[描画パラメーター]が「参照する描画パラメーターセット」に設定されます。
    「@RenderSize@」(実数型)、「@RenderColor@」(カラー型)が従描画のフィールドに設定されます。
    【自動生成される描画用キー】

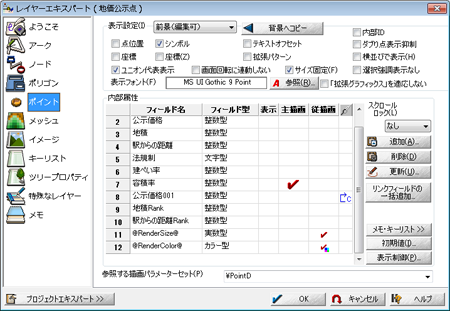

    ポイントの内部属性には
    • @RenderColor@：カラー型(従描画)
    が新設され、「カラーキーフィールド」で設定したフィールド(ここでは、「法規制」)の値を元にカラーが決められています。
    例(1)で新設された「@RenderSize@」は、今回の設定による値で上書きされます。

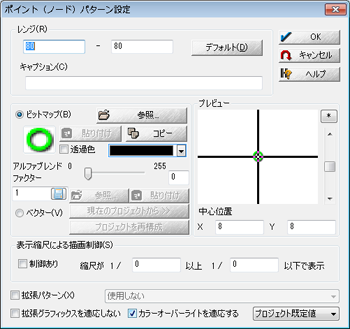

    ※色の設定を利用する場合、使用する描画パラメーター(今回は「PointD」)の各パターンは、次図のようにパターン設定において、「カラーオーバーライトを適応する」のチェックがONでなければなりません。
    ヒント集カラーオーバーライト

■ 例(3)：「パターン種別」+「サイズ(離散変数処理)」＋「色(連続変数処理)」で描画
「容積率」でパターン種別を、「地積Rank」でサイズを、「駅からの距離」でカラーを設定して描画します。

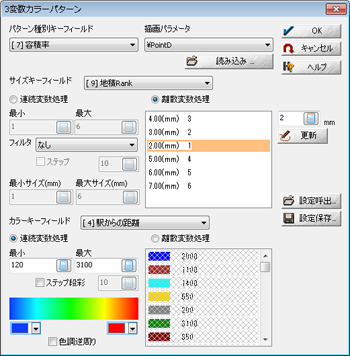

  1. [3変数カラーパターン]ダイアログで次のように設定します。
    [パターン種別キーフィールド]
    容積率
    [描画パラメーター]
    PointD
    [サイズキーフィールド]
    地積Rank
    [処理]
    「離散変数処理」を選択
    ※「連続変数処理」と「離散変数処理」については、「■ 補足」を参照して下さい。
    [カラーキーフィールド]
    駅からの距離
    [処理]
    「連続変数処理」を選択
    ※「連続変数処理」と「離散変数処理」については、「■ 補足」を参照して下さい。

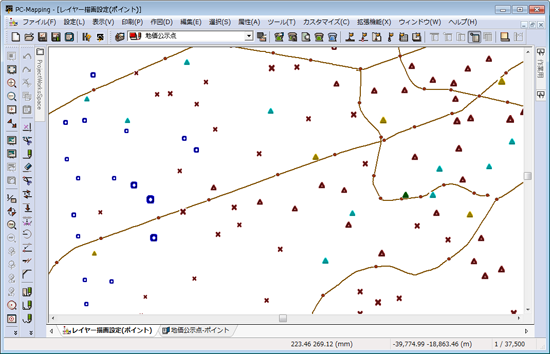

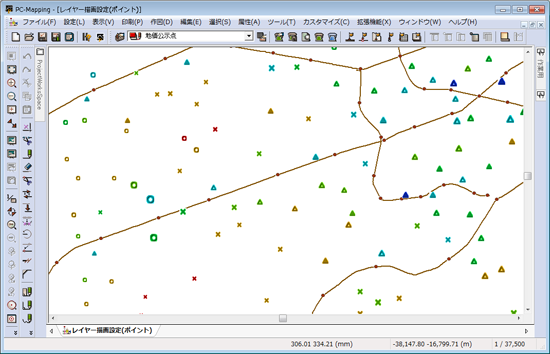

  2. 次のように、「容積率」のパターン種別が、「地積Rank」を反映したサイズで、「駅からの距離」によって色別に描画されます。

    例(1)(2)で新設された「@RenderSize@」「@RenderColor@」は、今回の設定による値で上書きされます。

■ 例(4)：「パターン種別」+「サイズ(連続変数処理)」+「色(連続変数処理)」で描画
「容積率」でパターン種別を、「公示価格」でサイズを、「駅からの距離Rank」でカラーを設定して描画します。

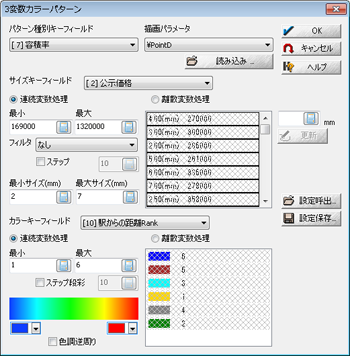

  1. [3変数カラーパターン]ダイアログで次のように設定します。
    [パターン種別キーフィールド]
    容積率
    [描画パラメーター]
    PointD
    [サイズキーフィールド]
    公示価格
    [処理]
    「連続変数処理」を選択
    ※「連続変数処理」と「離散変数処理」については、「■ 補足」を参照して下さい。
    [最小サイズ(mm)]～[最大サイズ(mm)]
    2～7：実際に描画するサイズの大きさ(mm)を指定します。
    [カラーキーフィールド]
    駅からの距離Rank
    [処理]
    「離散変数処理」を選択
    ※「連続変数処理」と「離散変数処理」については、「■ 補足」を参照して下さい。

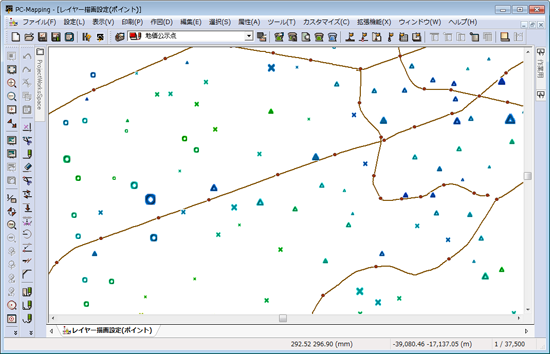

  2. 次のように、「容積率」のパターン種別が、「公示価格」を反映したサイズで、「駅からの距離Rank」によって色別に描画されます。

    例(1)(2)で新設された「@RenderSize@」「@RenderColor@」は、今回の設定による値で上書きされます。

■ 補足
主描画と従描画
主描画と従描画のフィールドについては、以下のヒントを参照して下さい。
ヒント集主描画と従描画

「連続変数処理」と「離散変数処理」
「連続変数処理」「離散変数処理」のいずれかを選択する場合、フィールドタイプにより、選択できる処理が異なります。
  • 文字型：「離散変数処理」のみ選択可能
  • 整数型：「連続変数処理」と「離散変数処理」のいずれかを選択可能
  • 実数型：「連続変数処理」と「離散変数処理」のいずれかを選択可能
※「離散変数処理」のリストボックスにリストされる件数はデフォルトでは240件まで。
その件数を超える場合は、「離散変数処理」は選択できませんが、リストされる上限値は変更する事ができます。
ヒント集【pcm.ini】Pcm.iniファイル②「■ フィールド値のリストアップを制限する」
