ベクターシンボルのサイズ固定について
■ ベクターシンボルのサイズ固定
PC-MAPPINGでは、ベクタープロジェクトとして作成したベクターシンボルをポイントやノード・ポリゴンブラシ・アークに登録し、表示する事ができます。
ベクターシンボルをアークで作成した場合、[レイヤエキスパート]-[アーク]パネルにて、[サイズ固定]のON・OFFが設定できますが、登録先の描画パラメーターでは、常にサイズ固定ONの状態となります。
▼ サイズ固定ON
 ▼ サイズ固定OFF

■ 設定方法(1) アークにベクターシンボルを登録する場合
登録方法については、ヒント集アークにベクターシンボルを表示させる を参照して下さい。

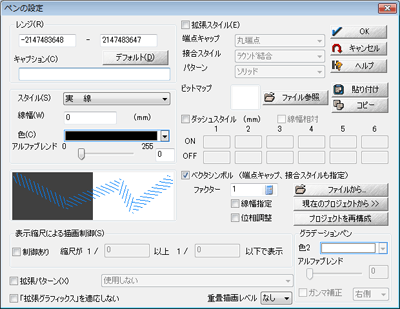

[プロジェクトエキスパート]-[描画パラメーター]の[ペンの設定]
ファクターと線幅指定によってベクターシンボル自体のサイズの変更が可能です。

[レイヤーエキスパート]-[アーク]パネル
[サイズ固定]=OFFの場合
拡大率によってシンボルの、アーク間隔が変更されます。アーク幅は変更されません。
→拡大→
[サイズ固定]=ONの場合
拡大率によってシンボルの、アーク間隔、アーク幅は変更されません。
→拡大→

■ 設定方法(2) ポリゴンにベクターシンボルを登録する場合
登録方法については、ヒント集ポリゴンにベクターシンボルを表示させる を参照して下さい。

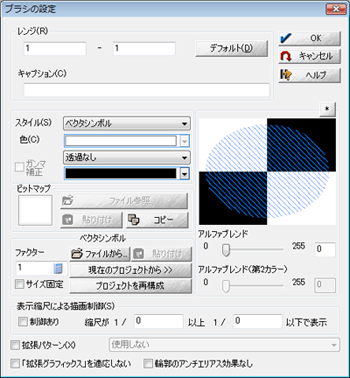

[プロジェクトエキスパート]-[描画パラメーター]の[ブラシの設定]

[サイズ固定]=OFFの場合
拡大率によってシンボルの、アーク間隔が変更されます。アーク幅は変更されません。
→拡大→
[サイズ固定]=ONの場合
拡大率によってシンボルの、アーク間隔、アーク幅は変更されません。
→拡大→

[レイヤーエキスパート]-[ポリゴン]パネル
サイズ固定のON・OFFは、ベクターシンボルに影響しません。「ポリゴン描画ブラシ」の設定が優先されます。

■ 設定方法(3) ポイント(ノード)にベクターシンボルを登録する場合
登録方法については、以下のヒントを参照して下さい。
ヒント集ポイント(ノード)描画パターンの設定(1) ベクターシンボルの場合
ヒント集ポイント(ノード)描画パターンの設定(2) ビットマップシンボルの場合

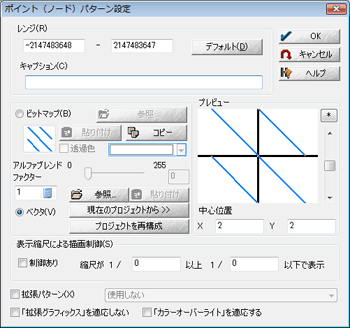

[プロジェクトエキスパート]-[描画パラメーター]の[ポイント(ノード)パターンの設定]
ファクターによってベクターシンボル自体のサイズの変更が可能です。

[レイヤーエキスパート]-[ポイント(ノード)]パネル
[サイズ固定]=OFFの場合
拡大率によってシンボルの、アーク間隔、アーク幅が変更されます。
→拡大→
[サイズ固定]=ONの場合
拡大率によってシンボルの、アーク間隔、アーク幅は変更されません。
→拡大→
